描述
产品详情

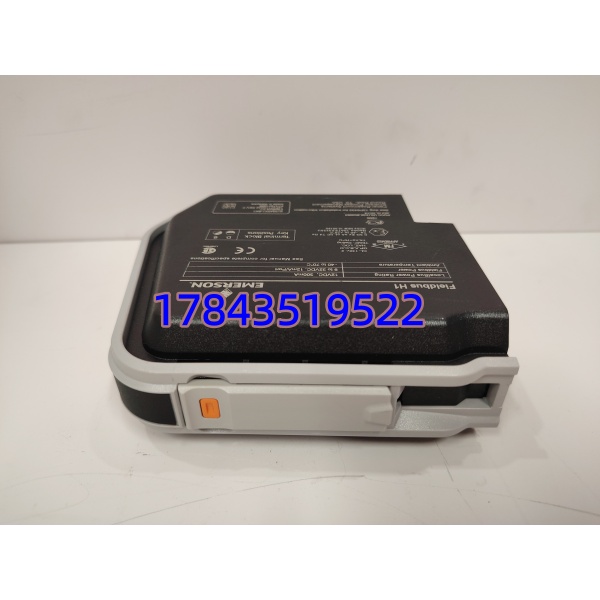

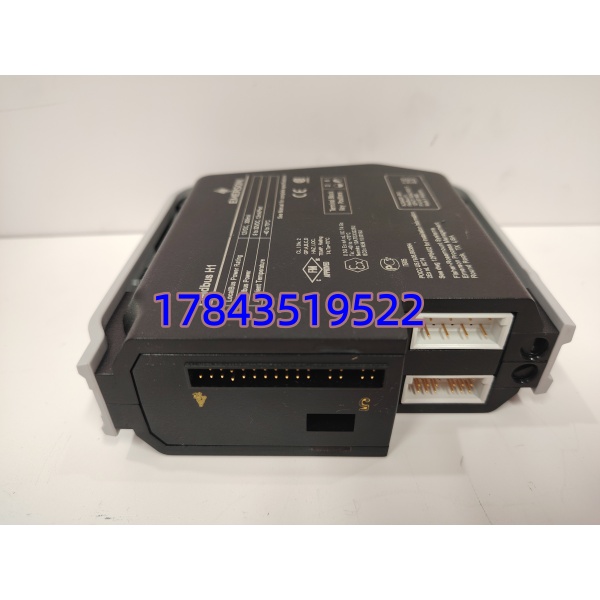

· 型号：KJ3242X1-BK1
· 品牌：Emerson（DeltaV 系统）
· 系列：DeltaV M-Series/PK-Series I/O — FOUNDATION Fieldbus H1 (FFB) Interface Card，物料含 12P4711X042
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | KJ3242X1-BK1（DeltaV FOUNDATION Fieldbus H1 Interface Card，2 Channels） |
| Emerson 物料/Order No. | KJ3242X1-BK1（12P4711X042 为内部工程 Part No./BOM 参照码——下单写 KJ3242X1-BK1） |
| 制造商 | Emerson Automation Solutions（USA/Austria 产常见） |
| 适用系统 | Emerson DeltaV v9.x ~ v15.x（及新版向下兼容），插 M-Local I/O 机架、PK 机架或 MD Plus 控制器机架扩展槽 |
| 模块类型 | FOUNDATION Fieldbus H1 (FFB) Link Master / LAS-capable Interface — 每个物理口为 1 个 FF H1 Segment |
| H1 端口数 | 2 口独立（Port A / Port B），各口 1 条 31.25 kbps H1 网段 |
| 物理接口 | 经 DeltaV FF Terminal Block（如 KJ1501X1-BC1 / KJ3202X1-BA1 等）引 Micro-USB-B 或 RJ45→螺旋接线端子（屏蔽双绞线 18–22 AWG） |
| 设备容量 | 每 H1 段理论 ≤32 FF Device，Emerson 推荐设计 ≤12–16 台/段（保证宏周期余量） |
| 总线供电 | 现场设备总线供电由 外置 FF Power Conditioner + 电源调理端子块 提供（KJ3242X1-BK1 本身不供现场 24VDC/40mA 总线电！）——常见配 KJ1501X1-BC1 + PS 或 Phoenix/Pepperl+Fuchs FF Power Hub |
| LAS 功能 | Onboard Link Active Scheduler — 当控制器/上一 LAS 失效时代理 LAS（Bridge Token Passing），支持 Redundant LAS（需 2× KJ3242X1-BK1 1+1 冗余配对） |
| 与控制器通信 | 经 DeltaV 背板（M-Series High Speed Ethernet Backplane 或 PK 机架并行总线），自动枚举段内 FF Device 参量映射入 DeltaV 控制数据库 |
| LED 指示 | PWR（背板供）、COM A/B（H1 口活动）、ERR/FAULT、Active（冗余主/备状态） |
| 诊断功能 | 段阻抗/终端电阻检测、设备在线状态、Token 丢失报警、通信错误率统计——可读回 DeltaV Diagnostics → Fieldbus Diagnostics |
| 配置方式 | DeltaV Explorer / DeltaV Control Studio — 自动扫描段内设备 DD（Device Description）下载参数，无需手动设 Station Address（由 LAS 分配 VFD-Index） |
| 冗余支持 | 可 1+1 冗余——两片 插相邻槽位（需 DeltaV 版本支持 Redundant FFB），自动主备切换 |
| 供电要求 | 背板 5 VDC（逻辑）+ 24 VDC（部分版本辅助），典型功耗 ≤3.5 W |
| 安装方式 | DeltaV M-Local I/O 或 PK 机架槽位（右起计数依 BOM），与 AI/AO/DI/DO 卡同机架混合 |
| 工作环境 | 0℃～+60℃（贮存 -40℃～+85℃），5%–95% RH 非凝露，IEC 61131-2 环境 Class A/B |
| 认证 | FM / CSA / ATEX / IECEx（当用于 Div 2 / Zone 2 安装），CE、RoHS |
| 物理尺寸 | 标准 DeltaV I/O 模块 ≈ 100×35×130 mm（H×W×D），≈0.2 kg |
| 生命周期状态 | DeltaV 平台整体 Active Support； 主流可订但交期偶有 6–12 周波动（尤其带特定 HW Rev 或 CoC 要求），二手测好流通 |
| 注意 | 不可与 KJ3221X1-BA1（Profibus DP）混用——物理插槽兼容但功能 ID 不同 DeltaV 会报 Wrong Module Type |
产品介绍
在某炼油厂芳烃装置碰过——DeltaV 柜 Port A 挂 11 台 FF 智能阀门定位器 + 3 台质量流量计，运行中突然整段 “All Devices Unavailable — Comm Fail H1:A”，Port B 正常。查 FF 电源调理器电压 OK、终端电阻 90Ω 正常，拔 重插短暂恢复——判定板上 H1-A Phy 层接口变压器局部匝间老化致信号衰减过大（运行 9 年）。换卡恢复。 在 DeltaV 体系里是”FF 网段门户”：它做 LAS 调度、把现场 FF 变量映射进控制策略——它挂了整条 H1 段下所有 FF 设备（阀门定位器/变送器）从 DeltaV 消失，可能导致控制回路切手动或高级调节功能（APC Feed Forward）失参。严格来说它不给现场总线供电——缺 FF Power Conditioner（如 KJ1501X1-BC1 + 24VDC PS）现场设备照样没电，这是现场最常见误配：以为换 FFB 卡就能带总线电→其实要查外部调理电源。
从 ABC 法看属 A 类（FF 段入口），按 FF 机架 I/O 槽位数（通常每 2～4 段配 1～2 块 ）N+1 冷备，冗余配置可共享 1 件周转。注意与现网 HW Rev 尽量一致防 DeltaV 报 Module Mismatch——新版通常向下兼容但大跨度建议先测。
应用场景与库存策略
装在 DeltaV 本地 I/O 机架——故障→对应该卡 Port A/B 所挂 FF H1 段全段脱网→FF 变送器/定位器变不可视/不可控→相关控制回路切手动。Emerson 对该卡仍供但交期波动（6–14 周），二手 NOS 流通，H1 PHY 接口变压器受潮/ESD 损伤和晶振老化是隐患。
- — 唯一 FF 段 LAS 入口，非它不可 →
- — 降冗余运行可接受但建议冷备 → A 类 Top 10%，年度点检 DeltaV Diagnostics → Fieldbus Segment Status + Error Count
- 新改扩建项目（DeltaV 新订货） — 新批次仍可选配 →
- 多套同类装置集中管理 — 统一 HW Rev 降 SKU → Last-time-buy 按现网装机量 + 未来 7–10 年（PHY 接口 ESD 损伤率约 2–4%/10 年 高静电区略高）
真实案例：
某乙烯裂解装置 DeltaV 柜 M-I/O 机架 Slot 5 = （Port A: 重整炉区 FF 温度/压力变送器×14台；Port B: 备用）。大修后开车 Port A 全段 “Devices Failed — No LAS Response”，重插卡恢复但 3 天后复现——判定 H1-A Phy 侧 ESD 损伤（柜顶施工静电耦合进未屏蔽充分段缆）。库房无备件（只登”DeltaV 通信卡”未细分 FFB vs Profibus），等调同型号二手测好延误 7 小时部分回路切手动。事后把 从”C 类总线附件”提入”A 类”，每 FF 机架备 1 块冷件并要求：①DeltaV → Export Module Configuration 存档 ②大修复核 FF 段屏蔽接地与终端电阻。教训一句：Foundation Fieldbus 的 H1 接口卡不只管通信——它做 LAS 调度，挂了整段 FF 设备从控制网络消失，APC 和 AMS 设备管理先倒。
