产品详情

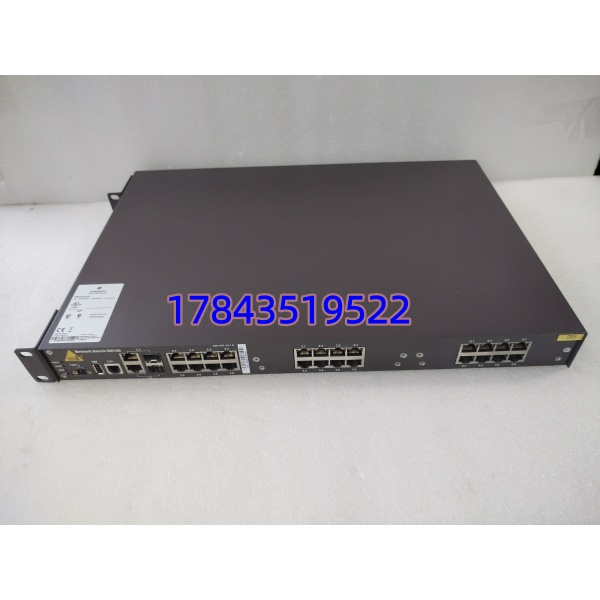

· 型号：KJ1611X1-FD1（内部代号 RM100-24TX）
· 品牌：Emerson Automation Solutions（DeltaV DCS）
· 系列：DeltaV RM100 Series — Managed Industrial Ethernet Switch
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | KJ1611X1-FD1（DeltaV Managed Ethernet Switch，RM100-24TX Class） |
| 适用系统 | Emerson DeltaV DCS v9.3+ 及以上（支持DeltaV Switch Setup Wizard配置；严格来说部分老v7/v8需手动SNMP，不完全兼容自动发现） |
| 产品类型 | 工业级二层管理型以太网交换机，无风扇铸铝外壳 |
| 以太网端口 | 24 × 10/100Base-TX RJ45（Auto-MDIX，Auto-Negotiation） |
| 上联端口 | 部分批次含 2 × 100/1000 SFP combo（依具体硬件版本，以实物铭牌为准） |
| 交换架构 | 非阻塞存储转发(Store-and-Forward)，交换容量 ≥4.8Gbps |
| MAC地址表 | 8K条目，自动老化 |
| VLAN支持 | IEEE 802.1Q，最大256个VLAN，Port-based与Tag-based均可 |
| QoS | IEEE 802.1p，4个优先级队列，支持DeltaV ICC控制流量优先 |
| 端口管理 | 端口镜像(Port Mirroring)、端口锁定(MAC绑定)、广播风暴抑制 |
| 供电方式 | 双冗余直流输入端子：18～32V DC（标称24V DC），典型功耗 <10W |
| 电源切换时间 | 主备切换 <10ms，不掉包 |
| 指示灯 | 每端口Link/Act LED；Power1/Power2；Fault；System Run |
| 安装方式 | 35mm DIN导轨（TS35）或面板螺钉安装，接地弹片接柜体PE |
| 工作温度 | -40℃ ～ +70℃（据官方Datasheet RM100 spec） |
| 存储温度 / 湿度 | -40℃ ～ +85℃；5%～95% RH 非凝露 |
| 防护 / 认证 | IP20（柜内）；CE / UL 508 / CSA / FCC Part 15 Class A / EN 61000-6-2/4 |
| 尺寸 / 重量 | 约 121×52×166 mm（DIN轨版）或 240×100×30 mm（面板版依批次）；≈0.34～0.65kg |
| 配置接口 | RS-232 Console（RJ45 DB9——可用KJ1611X1-FD1终端线缆）或DeltaV Switch Setup Wizard via LAN |
产品介绍
现场实测发现——DeltaV工程师站连不上控制器、I/O状态全变”?””，第一反应查网卡驱动，其实半数是控制网交换机端口老化或某路24V电源模块掉电后非冗余交换机直接瘫掉。KJ1611X1-FD1（RM100-24TX）是Emerson为DeltaV量身定制的二层管理型工业交换机，24个10/100TX口接控制器/IO/工作站，靠IEEE 802.1Q把控制VLAN与办公网彻底隔开，QoS保证Inter-Controller Communication(ICC)报文优先转发不被Historian大数据冲掉。(严格来说它只认DeltaV推荐拓扑——星型或双归属冗余，环形如RSTP虽支持但不建议跨子网跑DeltaV专有协议，容易出预期外的广播风暴。)
从库存经理角度看：RM100系列部分型号已进入Emerson Limited Availability，全新原厂新造交期长且部分地区转推新型Stratix/Industrial Ethernet替代，二手Surplus是主流货源。它属于A类网络基础设施件（单点故障全网失联）但MTBF高、消耗低——正确策略是按”每对冗余交换机各备1块”或按控制网节点对数设N+1冷备，千万别因为它”很少坏”就不备。TCO考量：一台交换机千把美金，一次因控制网中断导致装置停车损失可能是其百倍。请以Emerson当地DeltaV Product Lifecycle Notice为准确认EOL状态。
应用场景与库存策略
DeltaV控制网（Professional/Plus Ethernet）交换机一旦故障，相连控制器与I/O节点全部离线——AMS无法通讯、操作员画面冻结、甚至如控制器与SIS通讯依赖此网则触发SIF诊断报警。原厂新造收紧是真实风险，特别是多区域装置共用同一型号交换机时。
- 炼油/乙烯/大型化工 DeltaV控制室 — Professional/Plus Control Network主干，连接MD Plus控制器、CHARM I/O、DeltaV Workstation。建议按每对冗余交换机备1块冷件（最低全厂N+1），存放于ESD防护袋，每两年上电自检看端口连通性。
- 制药/精细化工 GMP产线 — 较小规模DeltaV节点（单交换机），无冗余对。建议独立备1块且该装置年审时做热备切换演练（拔一路电源验证冗余、插笔记本Ping控制器验证端口）。
- 新老混用注意 — 若你们已部分升级到新Stratix工业交换机，KJ1611X1-FD1与新款物理端口兼容可混用同一网段但管理界面不同——冷备件建议维持与原网同型号(系列)避免配置不兼容导致割接延误。
- 库存策略 — ABC分类归A类（关键低耗件），Safety Stock=全厂在线对组数×1冗余+N+1，ROP触发在≤1件立即寻源。二手货源核验：①原厂铭牌激光蚀刻SN/Date Code ②Console口能进Boot菜单 ③24端口逐一Link LED测试 ④双24V输入切换<10ms实测。
- 生命周期动作 — Emerson若宣布EOL，按
在线在用台数 × 预期剩余服役年(年) × 1.1LTB囤货；同时启动新机型(Stratix 5700/8000等)替代评估与配置模板迁移。
真实案例：西南某天然气处理厂DeltaV控制网用的就是KJ1611X1-FD1成对冗余，某次大检修停电恢复后发现A路交换机所有端口灯灭——拆下测端子有24V但内部电源模块失效。库房有块早几年买的同型号但出厂早三年，插上Console看Boot ROM版本低两点，DeltaV Switch Setup Wizard提示”FW Mismatch”但仍可透传数据（管理VLAN需手动CLI配）。换上后控制网恢复，事后花半小时CLI敲VLAN ID还原配置。教训：二手备件必须保存原始配置文件备份或记下原交换机VLAN ID/Management IP，别指望到现场翻文档——慌起来根本找不到。
常见问题解答 (FAQ)
系列部分批次已入Emerson Limited/Phasing Out，部分地区Service渠道偶发New Old Stock但交期12～30周不定。建议查Emerson DeltaV Product Lifecycle Notice确认当前EOL状态；若LTB窗口开放按装机量囤。二手Surplus要求提供外观照+SN+上电Port Link测试视频。
Q2：它能和新型Stratix或商用Cisco交换机混用在同一DeltaV控制网吗？
物理层以太网兼容可互通，但DeltaV Switch Setup Wizard只识别Emerson指定Managed Switch列表（含/KJ16xx系列及部分Stratix型号）。混用非列表内商用交换机会导致无法自动下发VLAN/QoS且失去端口锁定安全特性——可以用但需手动配置且Emerson可能不支持该拓扑的现场服务，建议冷备件保持与原网同型号。
Q3：双24V冗余电源怎么接线？只接一路行不行？
可以只接一路运行，但失去冗余意义。正确做法是从两路独立UPS/直流配电模块各引一路熔丝保护线接Power1/Power2端子，任一路掉电交换机持续运行且Fault LED提示单路失电不断网。现场常见坑：两路取自同一空开下游等于没冗余。
Q4：二手/翻新交换机怎么验货？
四步：①看SN标签激光蚀刻（假标喷墨发虚）；②Console口进系统看Boot ROM版本记录；③逐端口插Link Partner查Link LED+百兆协商正常（可用端口测试仪或笔记本）；④双电源输入分别断一路验证<10ms切换不掉Link。不合格拒收。
Q5：初始配置怎么弄？需要专用配置线吗？
可用标配RJ45→DB9 Console线（Emerson P/N常标 Terminal Access Cable）连笔记本串口/USB-RS232，或用DeltaV Switch Setup Wizard经由局域网初次发现（需同网段IP临时设PC）。首次上线前建议先在柜外搭桌面试通写入Management IP/VLAN/Port Description再上柜——别第一次配置就在带电机柜上摸黑敲CLI。
