描述
产品详情
· 型号：CON021
· 品牌：Emerson（原 EPRO，Germany）
· 系列：EPRO PR642x 涡流传感器配套前置放大器（可与 MMS3000/MMS6000、AMS 6500 及各品牌 TSI 联用）
规格参数
- 产品型号：CON021（标准型，扩展量程见 CON021/91x-xxx 子型号）
- 用途：电涡流位移/振动传感器前置放大器，配合 PR6422、PR6423、PR6424、PR6425、PR6426 系列探头使用
- 输入信号：来自涡流探头的微安级交流信号（经同轴延伸电缆接入）
- 输出信号：直流偏置电压叠加交流振动信号，标准输出 -4V～-20V（对应位移 0～2mm 配 PR6423，灵敏度 8V/mm）或 -2V～-18V；部分配置可出 4-20mA（依系统接线）
- 供电电压：-23VDC ～ -32VDC（典型 -24VDC，由 TSI 框架或独立电源模块供给）
- 频率响应：DC～20,000 Hz（-3dB），上升时间 <15 μs
- 线性误差：≤±1.0%（配 PR6423 标准量程），≤±1.5%（配 PR6422/PR6424）
- 传感器接口：自锁式 LEMO 插头（7 针，依探头电缆端头匹配），带延伸电缆总长约 5m/9m 需成套标定
- 电源/输出端子：螺钉端子，最大导线 1.5 mm²，含电源正负及信号正负四端
- 工作温度：-30℃～+100℃（前置器本体，安装于控制柜内），探头可达 -35℃～+200℃
- 安装方式：面板安装，4×M5×20 螺钉固定（随货附垫片螺母）
- 防护等级：IP20（柜内安装），符合 IEC 61000-4EMC 标准及 API 670 建议
- 物理尺寸/重量：约 100×60×35 mm，重约 120 g
- 认证：CE、部分批次 ATEX/IECEx 本安（需核对后缀，如 /916-xxx 为防爆型）
产品介绍

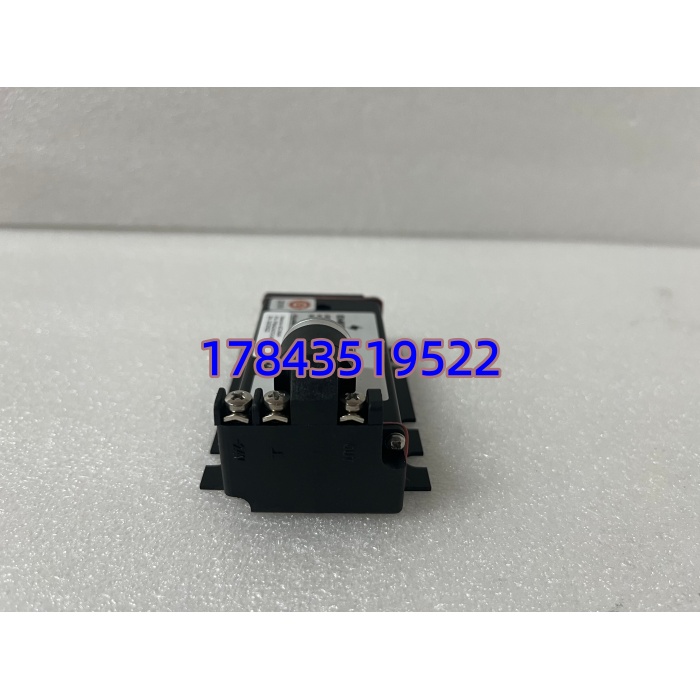

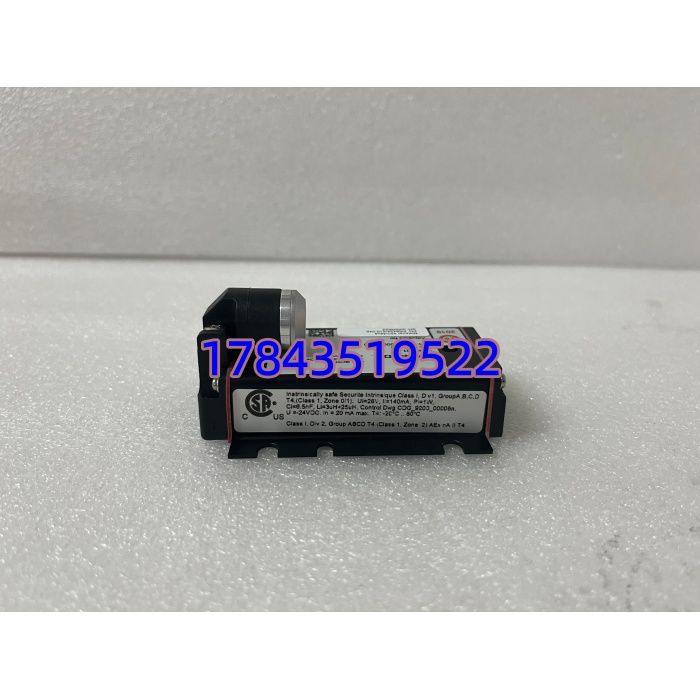

CON021 是 Emerson EPRO 涡流传感系统的前置放大器，一头接 PR6423 探头延伸电缆（LEMO 头），一头出 -24V 供电受 TSI 框架控制并输出位移/振动电压信号。它的作用是把探头线圈阻抗变化转成线性电压——简单说就是”探头感受轴位置→CON021 变成可量化的 -4V～-20V”。汽轮机 TSI 柜里几乎必配，每支 X/Y 向探头对应一块。
有一点要注意：CON021 必须与探头+延伸电缆成套标定使用，不能随便拿一块新 配旧探头——线性度和零位会偏。换件时尽量整套（探头+延伸缆+）一起换，或确认原探头序列号在原厂配对表中与新前置器兼容。我在现场遇到过单换前置器后零位漂了 0.3mm，调都调不回来。
应用场景与行业案例
TSI 前置器失效的表现通常是：轴振通道数值跳变、满偏（-20V 或开路报警）、TSI 框架报”Signal Lost/Open Circuit”。不像 DCS 卡件坏了还能旁路，轴振/轴位移是 API 670保护通道，两块以上异常可能触发机组跳闸或遮断保护投入，停机代价极高。
典型场景：
- 火电/燃机 汽轮机 TSI（轴振 X/Y、轴位移、胀差、键相）：每台机组通常 6～12 块 配 PR6423 探头，MMS6000 框架采集，非它不可因为探头只认 EPRO 前置器标定曲线。
- 石化厂 离心压缩机/烟气轮机轴系监测：高温高压机组， 装在就地 TSI 小室，配合 PR6424 大量程探头测大位移。
- 水电 水轮机导轴承摆度监测：低频特性好，适合大轴摆度而非高频振动。
- 造纸/冶金 大型风机预测性维护：接入 AMS 6500 做趋势分析，提前捕捉不对中/松动。
真实案例：北方某 330MW 机组 #2 瓦 Y 向轴振通道突报”Probe Open”，复位无效。开 TSI 柜量 输出端——无 -24V 供电输入（框架电源 OK），测 输入端探头阻抗正常，基本判板内电源稳压或输入级坏。库房有拆机测试良品 （同版本，原配对探头序列号已建档），断电拔旧插新，LEMO 头锁紧，上电后输出直流偏置 -12V（对应 1.0mm 间隙）吻合原安装间隙，振动波形正常。全程停机换件约 15 分钟。仪控班长说”以后每套 TSI 柜至少留一块，探头和前置器成套存档，别单换”。
