描述
产品详情
· 型号：A6500-UM（艾默生AMS 6500通用监测单元，UM=Universal Monitor；尾标-01=四通道，-02=八通道，请以原厂手册为准）
· 品牌：EMERSON（艾默生自动化，原Bently Nevada团队并入，AMS 6500平台）
· 系列：AMS 6500 ATG机械保护与状态监测系统（TSI新一代，替代3500/40M等但保留3300 XL传感器兼容）
规格参数

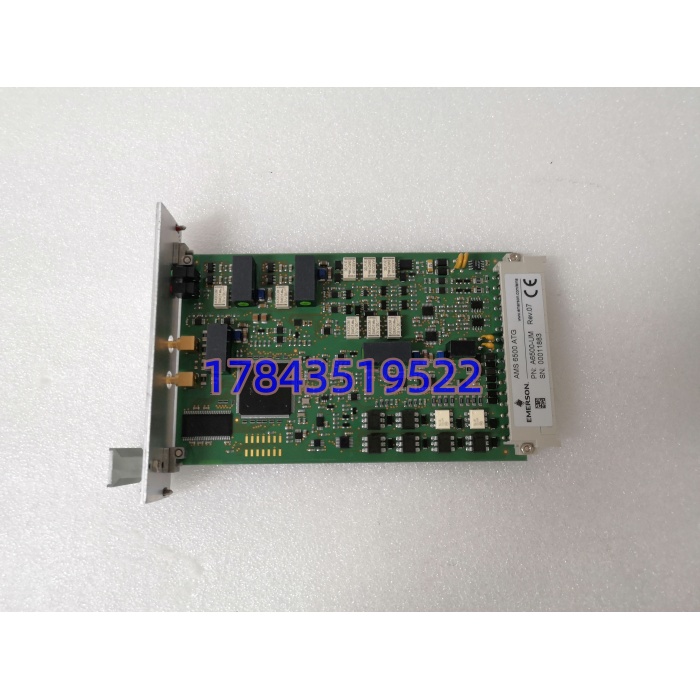

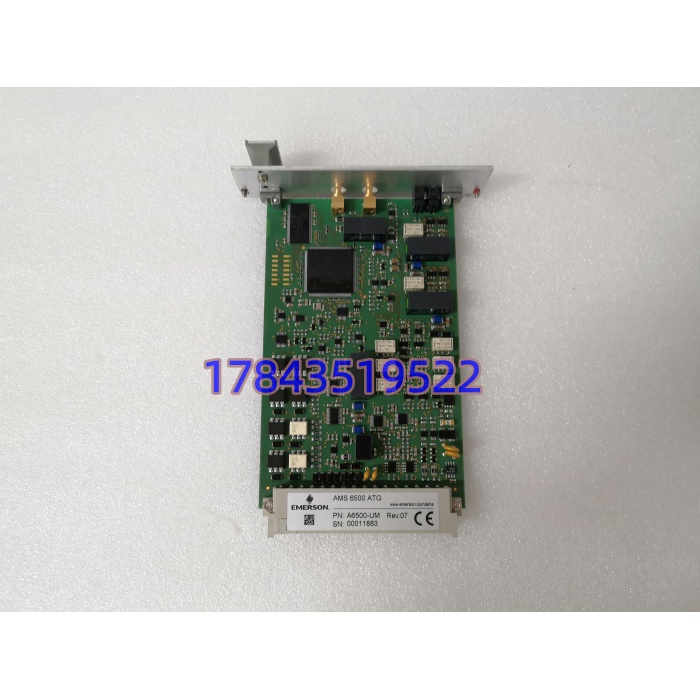

· 产品全称：Emerson AMS 6500 A6500-UM 通用机械监测单元（Universal Monitor Module）
· 模块定位：插在AMS 6500机架专用监测槽（非电源A6500-PS/接口A6500-IC），半高插卡式支持热插拔；物理半高120.7×50.8×251.5 mm为主（新机架），早期全高也存在
· 通道配置：A6500-UM-01=4路独立可编程（径向PP/RMS/1X/2X、轴向位移、差胀、偏心），UM-02=8路；一次最多两种监测功能组合，严格来说REBAM只在固件v3.x以上支持，老v2.x无REBAM，请以原厂手册为准
· 输入信号：3300 XL电涡流前置器–2至–18 VDC位移，速度传感器±0.5至±10 V峰值，加速度计IEPE 4–20 mA或电荷；输入阻抗10 kΩ，缓冲BNC同轴输出带短路保护
· 灵敏度与量程：涡流位移3.94 mV/μm（100 mV/mil）或7.87 mV/μm（200 mV/mil），差胀0.394 mV/μm（10 mV/mil），频率响应0.5 Hz–10 kHz（–3 dB），24位ADC动态范围90 dB
· 测量精度：满量程±0.33% FS（通频/间隙/1X/2X），线性度±0.25% FS，最大±1% FS；根据官方Datasheet API 670第5版 compliant
· 报警与保护：每通道独立Alert（警告）/Danger（危险）SPDT继电器Form C，硬件级动作<10 ms不依赖CPU/通信，直连ESD跳闸回路；可编程延时/闭锁(Latch)防探头噪声误动
· 输出接口：4路隔离4–20 mA模拟量（DCS上传），BNC缓冲输出每通道（接便携式 analyzer），以太网Modbus TCP/AMS Net上联AMS Suite或System 800xA，RS-485备用

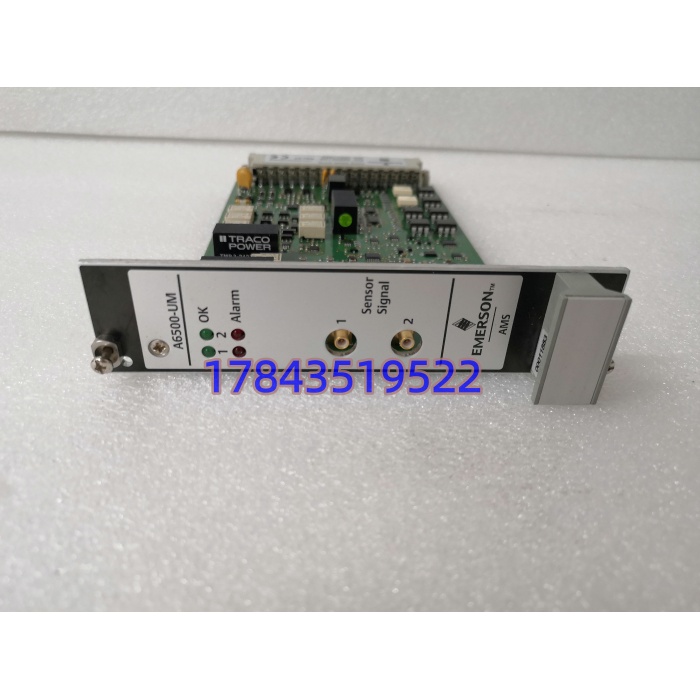

· 面板指示：OK绿（模块健康），TX/RX黄（以太网/AMS通信），Bypass黄（模块旁路默认插新卡），每通道Alert绿/Danger红LED，就地看轴状态不用开软件
· 供电与功耗：AMS 6500机架背板24 VDC（±10%，由A6500-PS电源供，替代3500/15），典型功耗约7 W，模块侧与现场侧光电隔离≥2500 VAC
· 物理与环境：半高120.7 mm（高）×50.8 mm（宽）×251.5 mm（深），重≈0.36 kg；工作–30至+65℃（API 670现场），存储–40至+85℃，湿度95%无凝露，IP20机架内，CE/UL/IEC 61010-1
· 生命周期状态：AMS 6500是现役但A6500-UM进入成熟期→新代UM2/AX系列逐步替，原厂交期拉长（标准4–8周，尾标特殊12–16周），全新原装尚可买到但二手NSP也开始多，停产预警已挂PCN约2024后逐步EOL
· 兼容系统：AMS 6500机架全系列，兼容3300 XL前置器/探头（API 670要求继续用），可并存在3500迁移项目（网关A6500-IC连老3500/22M）；不插3500机架（背板不同），不混用UM-01/UM-02通道数错组态会报Chan Count Mismatch，请以原厂手册为准
产品介绍
从维护者视角切入：现场刚从3500迁AMS 6500的人会发现，A6500-UM不是简单换个绿板——它是API 670新代“轴系护眼”但保留了3300 XL探头兼容。某个燃煤电厂改造项目里碰过，#3机TSI从3500/40M升A6500-UM-01，径向振动Ch1标定时间隙电压漂了0.3 V，原来老3500用–2至–18 V映射0–2 mm，默认–1至–17 V（严格来说它只在固件v3.x以上支持老3500映射切换，v2.x只认新默认，组态没改就标错间隙引Danger误动跳机）。它干的和3500/40M一样专：四/八通道吃电涡流/速度算振动位移差胀，硬件继电器<10 ms硬驱ESD，软件死机不影响跳闸；但背板变以太网AMS Net，通用3500卡插不进AMS机架（引脚+机械锁不同），ABC分类进A类：新装尚可买全新但交期4–8周拉长，二手NSP冒头，总拥有成本TCO里最大坑是“插新卡默认Bypass黄亮不跳继电器”——现场实测发现热插拔后不连AMS Config关旁路，轴超限硬线全哑比误动阴险。
站在供应链价值看，艾默生给AMS 6500挂成熟→新代UM2替，还没全EOL但交期拉到12–16周（尾标特殊），Last-time-buy窗口未关但逼近。核心优势现在是生命周期延续+交期缓冲：建议按“每AMS机架留1件冷备Buffer stock（通常监测槽4–6块/架，轴振+轴向各备1冷备共2件/架）”，全新原装还能Last-time-buy囤，二手NSP封ESD袋做供应商代管；严格来说拆机件放超2年BNC头氧化缓冲噪声大，出库前上机架接3300 XL假负载测四通道OK+继电器吸合+AMS Net上联，别光看OK绿就入库，TSI里继电器不动作=机组撞瓦盲保护。ROI是拿一件NSP/全新囤换十年不跳误动，远比一次非计划降负荷便宜。
应用场景与库存策略
汽轮机TSI里一挂或插新卡忘关Bypass，径向Danger硬线到ETS断掉，轴超限不跳机走安全旁路（HAZOP大忌）——原厂交期拉到4–16周（尾标特殊更长），采购空窗期把非计划停机KPI炸穿，而AMS机架用私有半高背板+AMS Net，3500/40M物理插不进，缺这块=整柜轴保护盲视。
典型场景与备货建议：
· 电厂汽轮机TSI改造/新装（AMS 6500机架-01做径向振动Ch1–2+轴向Ch3–4，配3300 XL探头）→ 非它不可（API 670硬继电器<10 ms+AMS Net上联+半高私有槽），建议每机架现场留1件冷备（Buffer stock=轴振卡1+轴向卡1/架共2件），ABC分类A类，贴“-01四通道 固件v3.x支持3500映射”防拿成UM-02八通道或老v2.x缺映射切换。
· 炼化裂解气压缩机MPS（盐雾+强EMC，AMS 6500做径向/差胀监测）→ 电涡流抗噪非莫替，建议装置留拆机件热插拔轮换+供应商代管1件全新原装NSP冷备（交期缓冲），每月上电假负载测OK+Alert/Danger继电器吸合（小螺丝短COM-NO看LED）。
· 冶金高炉风机TSI（单机架风险大，径向保护风机轴瓦）→ 建议Last-time-buy窗口内按机架数×轴振1+轴向1囤全新原装NSP封干燥柜<40℃/<60%RH贴“EOL预警 AMS 6500”，单机架改冗余接口+各留1冷备，出库前Reload AMS Config关Bypass测继电器。
· LNG接收站压缩机TSI（SIL 2/3硬独立）→ 供应商代管1件NSP热备，现场留拆机件热插拔，插完必须连AMS Config关Bypass看每通道LED+ETS模拟打闸，不以LED为唯一判据（插新卡默认Bypass黄）。
真实案例：西北某330 MW燃煤电厂，#1机TSI改造后夜班径向报“Danger Latched”但ETS没跳——维护热插拔换闲鱼“全新原装-01”，插上OK绿Bypass黄但忘连AMS Config关旁路，径向跑200 μm Danger吸合COM-NO不闭合，硬旁路两班手动打闸时微碰磨瓦振大。原厂全新UM-01在西安代理有1件冷备但没签代管也没现场Buffer stock（原配置每架单冷备赌运气）。反思下来：AMS 6500监测是A类私有备件，每架轴振+轴向各留1冷备+供应商代管1件NSP全新原装（交期缓冲），Last-time-buy窗口内多囤两件封ESD柜贴“插新卡必须AMS Config关Bypass测继电器→ETS打闸”，停机救火时多花五千备件费远好两班盲保护撞瓦，热插拔OK绿≠Bypass关（插完默认黄亮强制释放），插完必须连软件关Bypass测16路COM-NO吸合+Danger→ETS模拟打闸，并以原厂手册确认尾标-01四通道vs-02八通道（组态Channel Count要匹配）。
