产品详情
· 型号：A6312（A6312/06）
· 品牌：EPRO（Emerson 旗下，原 Philips EPRO 线）
· 系列：MMS6000 / AMS 6500 ATG
规格参数
| 参数项 | 规格值 |
|---|---|
| 通道数 | 2 路独立（可单用/双轴/转向对比/冗余） |
| 输入类型 | 电涡流位移（PR6422/23/24/25+CON011/021/041）、霍尔（PR9376） |
| 输入电压范围 | 0 ~ ±27.3 V DC（典型间隙电压 -2~-18 V 区间） |
| 输入阻抗 | >100 kΩ，通道间与对电源 galvanic 隔离 |
| 频率范围 | 0 ~ 20 kHz（对应 0 ~ 65535 RPM，下限可到 0.1 Hz 监零速） |
| 传感器供电 | 每通道独立 -26.75 V DC，20 mA 标称 / 35 mA 最大，开短路保护 |
| 转速精度 | ±0.2 % FS；零速判定 ±1 RPM；相位 ±1° |
| 模拟输出 | 每通道 0/4-20 mA（比例转速或键相脉冲密度，软件可选） |

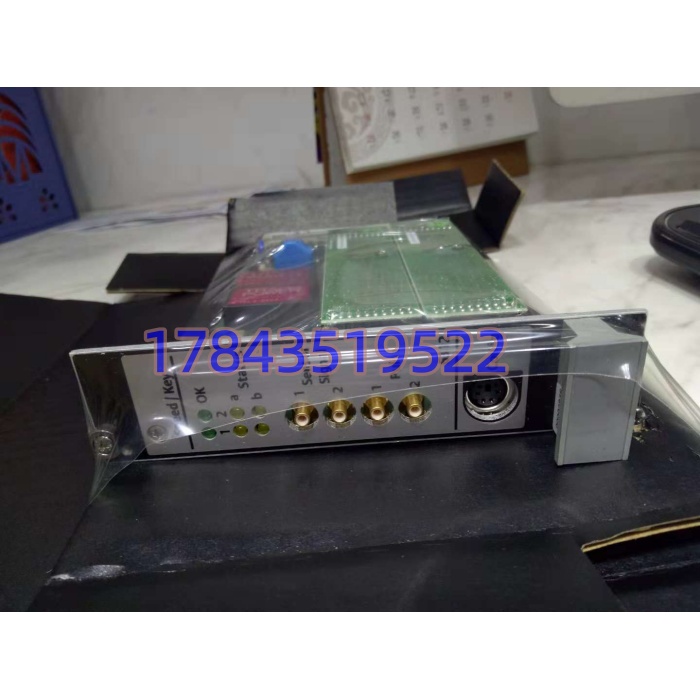

| 脉冲输出 | 每通道 TTL 0~+5 V，0-20 kHz；前面板 SMB 缓冲 ±10 V（0.15 倍衰减） |
| 报警 | 独立 Alert / Danger 继电器，可设延时；转向错/零速/超速多态 |
| 组态口 | 前面板 Mini-DIN RS-232，MMS 6000 软件或 AMS 6500 下装 |
| 供电 | 背板 24 V DC（18-36 V），典型 5 W |
| 机械 | 3U 单槽，6TE（30 mm）/ 8TE（40.3 mm）宽，导轨或螺钉锁机架 |
| 环境 | 卡件 -40~+85℃，机柜内 IP20 |
| 认证 | API 670 第四版，CE，IEC 61326（以原厂手册为准） |
| 生命周期 | MMS6000 系老卡，原厂推 MMS6312 接续；A6312 市面仅库存/拆机/翻新 |
产品介绍
A6312 是 EPRO MMS6000 机架里干“转起来没有”的卡。它不量轴振幅值（那是 MMS6120 的活），只盯转速、零速、转向和键相——涡流传感头对着轴面齿轮或单键槽，每齿/每转给一个脉冲，卡内硬件计数器算频率出 RPM，两通道相位差判断正反转，单键槽脉冲作为整周相位基准喂给振动分析。和 Bently 3500/50 转速卡定位几乎一样，但 EPRO 这套卡前面板带 SMB 缓冲出口和 RS-232 直连，老德系装置（林德、BASF 合资乙烯、老汽机 TSI）BOM 里写 A6312 的比写 3500/50 的多。
在现场它解决的是“超速保护抢时间”的问题。硬件计数器 1 ms 级刷新转速值，比 PLC 扫 AI 快一个数量级，汽轮机 3000 RPM 飞车到 3300 那几秒里，Danger 继电器先跳 ESD 再等 DCS 反应。和后面 MMS6312 比，A6312 纯转速/键相、不混轴振；和 Emerson A6300 系列 AI 模块（12 通道 4-20/RTD）完全不是同一个东西，订货号撞车但物理不互插，采购最怕把这俩混了。
应用场景与行业案例
我在现场遇到过最误事的就是 BOM 写“”结果采购发了块 DeltaV 机架的 16 通道 HART AI 回来——插 MMS6000 机架槽都进不去，前面板接口对不上，白等一周船期。
典型场景：
- 火电汽轮机组 TSI：#1~#8 轴承各轴端装 PR6423+CON021 对准 60 齿盘， 收两路（X/Y 或主/备），3000 RPM 零速复归、3300 超速跳机。
- 催化烟机/空分增压机：单键槽做键相基准，TDM 系统拿 前面板 SMB 缓冲信号做整周相位锁定，频谱瀑布图才对得齐。
- 水泵水轮机低速工况：0.1 Hz 下限盯零速，防止倒拖电机时转速显示“0”但实际反转。
- 老乙烯压缩机组德系改造：MMS6000 副机架 8 槽插 6 张 监 3 根轴的主备转速，AMS 6500 上位机读 RS-485。
- 备件池：/06（6TE）和 /08（8TE）机架槽宽不同，老 BOM 不标 TE 位数，发错宽度插不进。
真实案例：
前年大暑，东北某热电厂 #3 机冲转，转速到 2900 RPM 时 DCS 显示 0、3500 没跳但 EPRO 柜 通道 1 OK 灯灭。到现场拆前面板 RS-232 连笔记本，MMS 软件读“Sensor Gap Out of Range”——原 PR6423 探头被检修时碰偏，间隙电压漂到 -1.8 V（正常 -9 V 左右）。手头有块拆机 /06（同 6TE），先不换卡，把探头间隙调回 1.27 mm 出 -9.1 V， 上电 OK 灯绿，冲转继续到 3000 定速。事后查那块“坏卡”其实是通道 2 的 -26.75 V 供电脚虚焊，热机后接触不良。这活儿让我记死： 报通道故障先量前置器来的间隙电压，别上来就判卡死；换卡前拍背面 TE 宽度（6/8）和机架槽位，MMS6000 和 AMS 6500 背板偶有不兼容细微版本差。
