产品详情

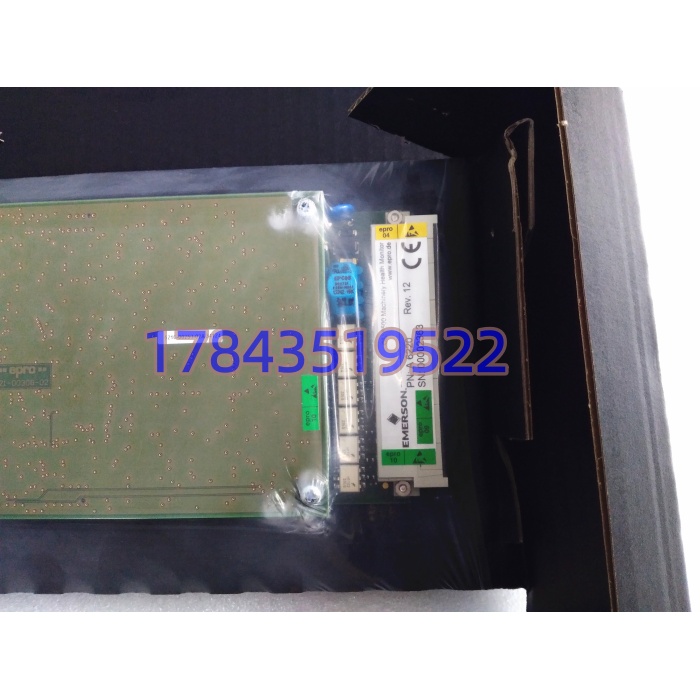

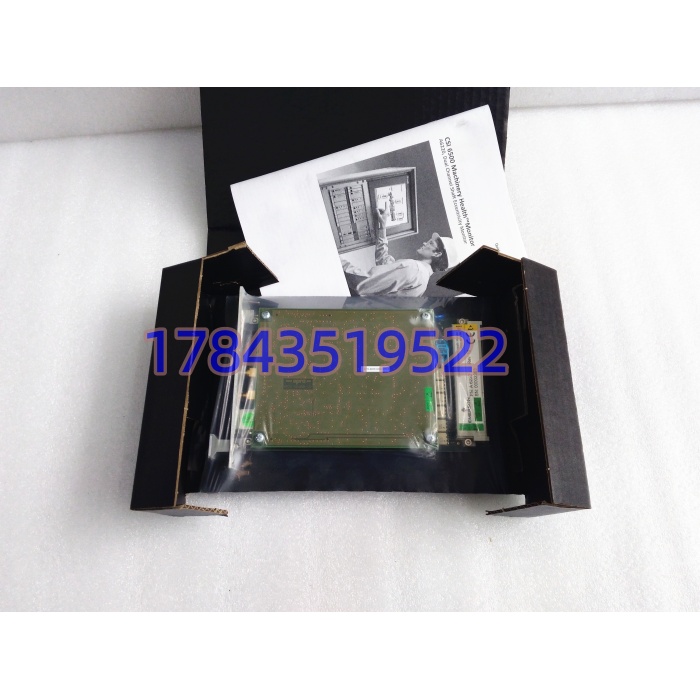

· 型号：A6220（9199-00009）
· 品牌：Emerson（EPRO 系，原德国 EPRO 并入 Emerson Asset Optimization）
· 系列：AMS 6500 / CSI 6500 机械健康监测系统（兼容 MMS 6000 机架）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 模块定位 | 双通道轴偏心/弯曲度监测器（Shaft Eccentricity Monitor） |
| 槽位形态 | 3U 高、单槽（6 TE / 30 mm 宽），DIN 41494 EURO 卡 100×160 mm，约 320 g |
| 通道数 | 2 路独立，可配成单通道 X-Y 矢量合成（需两探头正交）或双点独立 |
| 传感器类型 | 电涡流位移探头（PR6422/6423/6424/6425）+ CON 前置器；或 LVDT |
| 输入方式 | 差分输入，与电源隔离，输入阻抗 >100 kΩ |
| 输入电压范围 | 0 ~ -22 V DC（间隙电压） |
| 频带设置 | 低截止 1 Hz 或 5 Hz 可选；高截止 50–2000 Hz 可选 |
| 偏心测量频带 | 0.017–70 Hz（约 1–4200 rpm，覆盖盘车与低速暖机） |
| 测量范围 | 连续可调，最小 0–400 mV，最大 0–8000 mV 峰值 |
| 模拟输出 | 每通道 0/4–20 mA（负载 ≤500 Ω）+ 0–10 V DC，精度 ±1% FS |
| 缓冲输出 | 前端 Mini-DIN 或后端插针，原始 AC+DC 波形 ±10 V |
| 报警继电器 | 每通道 Alert / Danger 两级，0–5 s 延时（配合 A6740 可扩到 36 s），NO/NC 可选，可通道 NOT OK 闭锁 |
| 自检 | 电源、内部温度、传感器开路/短路、电缆、看门狗，前面板绿 OK / 红 Alert-Danger LED |
| 组态接口 | 前面板 Mini-DIN RS-232，口令保护 4 级访问 |
| 供电 | 24 V DC（机架背板送），最大 6 W / 250 mA |
| 环境 | 运行 0–65 ℃（部分资料标 -40~+70℃，以原厂手册为准），5–95% RH 非凝露 |
| 振动/冲击 | IEC 68-2：0.15 mm 10–55 Hz，19.6 m/s² 55–150 Hz；冲击 98 m/s² 16 ms |
| 合规 | API 670（位置/偏心保护章节）、CE、RoHS |
| 生命周期 | AMS 6500 Classic 平台归 Legacy 维护档，新项目推 AMS 6500 ATG / CSI 6500 升级线；A6220 仍可订但交期长，二手拆机流通多 |
产品介绍
A6220 干的是 TSI 里最”慢”但也最要命的活——测轴偏心。汽机停机后转子受热不均会弯（shaft bow），盘车转速只有几转到几十转，普通轴振卡高频段根本不响应，A6220 把低截止放到 1 Hz、测量频带压到 0.017 Hz 级，专门抓这种亚微米级静态偏移。两路涡流探头正交装在轴承附近，模块算峰峰值和角度，超 Alert 报黄、超 Danger 直接跳继电器拦启动。它和 A6110（轴相对振动）、A6120（轴绝对振动）、A6210（单通道位置）是 AMS 6500 里一套班底，A6220 负责”转子直不直”这道闸门。
坦白讲，这卡技术不复杂，坑在系统绑定和探头配对。A6220 不是独立仪表，离开 AMS 6500 机架背板就没供电没继电器母排；上游必须 PR642x + 对应 CON 前置器，下游 4–20 mA 进 DeltaV/Oviation 或 3500 类比系统都行，但报警延时和 OK 闭锁逻辑在卡内固件里。我在电厂遇到过最冤的：备件库发一颗 换上去，通道 2 一直 NOT OK，查半天是上家拆机时把 PR6423 探头和 PR6424 探头混了—— 不挑探头型号但挑系统长度标定，CON 前置器补偿系数不对，间隙电压算出来离谱。这种不是卡坏，是传感链版本没对齐。
应用场景与行业案例
失效有两种隐蔽形态：一是慢漂，偏心读数每天偏几微米，盘车允许值 75 μm 内不报警但趋势已歪，带病升速；二是 OK 灯闪，缓冲输出有波形但继电器逻辑偶发不动作，启动联锁形同虚设。最怕第一种，因为它”看起来在干活”。
- 火电汽轮机启动前盘车偏心检查：规程强制要求偏心 ≤ 原始值 +75 μm 才许冲转， 是这道闸的执法者，没它值长不敢挂闸。
- 燃气轮机冷态启动暖机：低转速暖机段偏心变化率比绝对值更关键， 的 1 Hz 低截止把转子热弯曲早期信号放出来。
- 离心压缩机停机态监测：介质带压停机后转子下沉/弯曲， 配合键相判转向，防止反转盘车误判。
- 水电发电机主轴盘车找正：低速段人工百分表被 替代，数据进 AMS 趋势做长期弯曲度档案。
- 老 MMS 6000 改造过渡：原 EPRO MMS 机架升 AMS 6500， 直接插老机架背板（固件匹配前提下），不动现场探头。
真实案例：2022 年沿江某 300 MW 机组大修后首次启动，盘车偏心显示 42 μm 平稳，值长签字冲转到 500 rpm 时轴振突跳，打闸。事后调 缓冲波形发现：所谓”42 μm”是通道 1 探头间隙电压漂了 1.8 V，卡内 OK 逻辑因”数值在量程内”没判故障，但实际偏心已 90 μm 以上。根因是拆机 上电前未做 Mini-DIN 组态复位，旧项目里通道 1 量程锁在 0–2000 mV、新机要求 0–4000 mV，比例算错。重灌组态、对标 PR6423 标定曲线、间隙电压回到 -10 V 中点，再盘车读数 38 μm 真实值，冲转一次成功。汽机主任原话：”卡没坏，是老组态在新探头上睁眼说瞎话。”
