描述
产品详情
· 型号：A6110
· 品牌：Emerson（艾默生）
· 系列：AMS 6500 Classic（CSI 6500 同级）
规格参数
| 参数项 | 规格值 |
|---|---|
| 通道数 | 2 路独立差分输入 |
| 测量类型 | 轴相对振动（Shaft Relative Vibration），峰峰/零峰可组态 |
| 适配传感器 | ePro PR6422/6423/6424/6425 电涡流探头 + CON011/021/041 前置器 |
| 传感器供电 | -26.7V DC 标称，20mA 典型（最大 35mA），通道隔离 |
| 输入信号 | 0 ~ -22V DC（间隙电压），输入阻抗 >100kΩ |
| 频率响应 | 低截止 1Hz 或 5Hz 可选；高截止 50~2000Hz 可调 |
| 量程 | 连续可调，最小 0~400mV pk-pk，最大 0~8000mV pk-pk |
| 模拟输出 | 每通道 0/4~20mA + 0~10V DC，后端另出 ±10V 缓冲原始信号（BNC） |
| 报警 | Alert/Danger 双设定点，0~5s 通道延时（配合 A6740 继电器卡可达 36s），带滞环、远程旁路 |

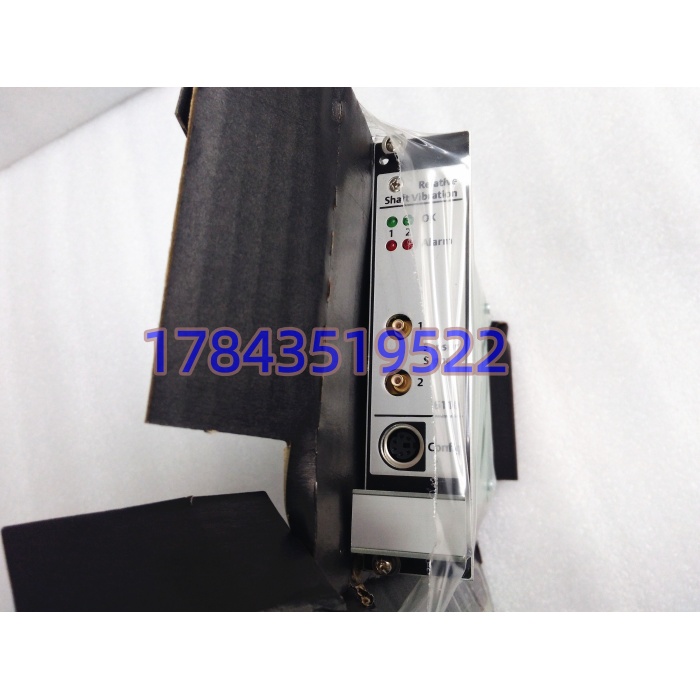

| 自检 | 电源/传感器/电缆/内部温度/Watchdog，前脸 OK 绿 LED + Alarm 红 LED |
| 配置口 | 前脸 Mini-DIN RS232（用 AMS 6500 软件或本地串口配参数） |
| 供电 | 机架背板 24V DC，典型 250mA，最大 6W |
| 安装 | 3U 高（128.4mm）、6TE 宽（30mm）、160mm 深，单槽，IP00 模块/IP21 前脸 |
| 环境 | 0~65℃ / 存储 -30~85℃ / 5~95%RH 非冷凝 |
| 标准 | API 670、EN50081-1/50082-2、IEC 68-2 振冲、ATEX Z2 / Class I Div2（部分版本） |
| 热插拔 | AMS 6500 机架支持带电拔插 |
产品介绍
A6110 是 AMS 6500 机架里专门吃电涡流探头信号的那块保护卡，X/Y 两个通道对应一个轴承的双向轴振，内部做信号调理、滤波、峰峰计算，超 Alert 点亮黄警、超 Danger 通过背板拽 A6740 继电器卡去跳机。它不替代前置器——PR642x 探头→CON 前置器→A6110 后端差分输入，这三段必须成套，灵敏度（如 7.87V/mm 或 ePro 对应系数）在 A6110 里软件校准，换卡不重配会零漂。
和本特利 3500/42M 比，两者都 API 670，但 3500 用本特利 3300 XL 探头体系（灵敏度 7.87V/mm 同值但前置器供电 -24V 逻辑不同），A6110 绑 ePro PR642x 和 CON 驱动器，硬换要连探头系统一起换。和艾默生新一代 370X 系列比，A6110 是 Classic 老卡，AMS 6500 新机架仍向下兼容，但 Emerson 新项目推 3701/371X，老厂保备件就收同部件号库存。 的实战价值是“Ovation 同柜集成深、AMS Suite 直接拽波形”，纯保护不改平台的老线换它零改造。
应用场景与行业案例
我半夜去电厂处理过“#4 瓦 Y 向 OK 灯闪、缓冲输出全是毛刺”，拆下来看是 CON021 前置器供电线端子松动， -26.7V 跌到 -18V， 自检判传感器故障把通道隔离，没误跳机但 DCS 轴振显示冻结。
- 火电汽机：#1~#8 瓦 X/Y 轴振， 每卡管一对通道，AMS 6500 机架 14 槽带 14 卡，和 Ovation 通过 Modbus/硬接线混传，非它不可因为 EIO 里传感器类型锁 PR6423。
- 乙烯压缩机：高速离心机轴振+慢转间隙， 的 1Hz 低截止挡滤掉低速伪信号，3500/42M 同功能但要重做通讯点表。
- 海上平台：ATEX Z2 版本 进防爆柜，PR6425 高温探头配 ETR 电缆，通用 PLC+变送器方案过不了 SIL 审计。
- 水电站大轴：补一台老机组 TSI，原设计就是 ePro MMS6000 演进到 AMS 6500， 原位插老机架，不用动前置器。
前年沿江某热电，运行反映 #2 瓦 X 向轴振偶尔跳 120μm 保护又自复。背景是 是 2007 年装机件，前脸 RS232 配置口防尘盖丢了一直进灰，内部自检偶尔误报传感器 not OK 触发通道阻塞。危机是迎峰度夏不能停机组。后来从同集团另一厂调一块同部件号（9199-00001 Rev F）库存新卡，AMS 6500 机架带电松紧固件拔旧插新——热插拔窗口约 10 秒，插上后从机架共享内存自动同步组态（前提是旧卡组态已存机架 NVRAM，没存就先用 AMS 软件 Upload 备份），冲转工况下轴振曲线无缝接回。说实话 热插拔比 3500 卡还依赖机架配置备份，没备份换卡=重配 2 通道灵敏度+报警值，至少半小时
