描述
产品详情

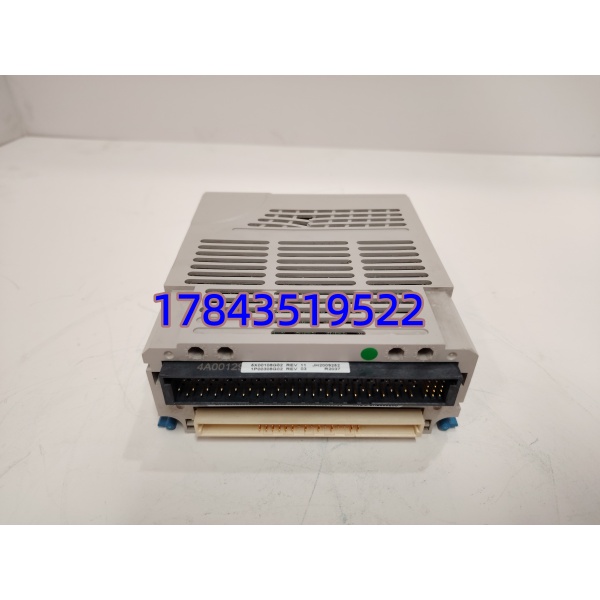

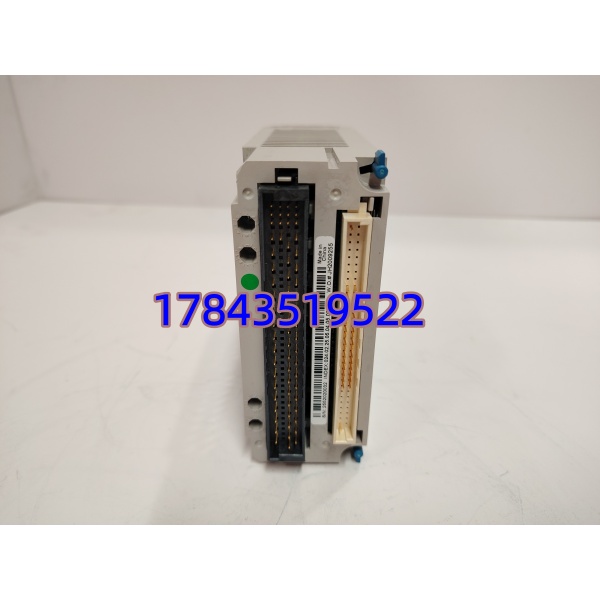

· 型号：5X00106G02（Emerson Ovation DI 模块，常见等效 Westinghouse 原型号 1C31116G04 / 1C31125G02 依点数——采购核对旧板丝印全串！）
· 品牌：Emerson（Ovation™ / 原 Westinghouse Distributed Control）
· 系列：Ovation Distributed Control System — Digital Input (DI) Module
规格参数
| 参数项 | 规格值 |
|---|---|
| Emerson / Ovation 型号 | 5X00106G02（Westinghouse 原交叉参考常见为 1C31116G04［16‑pt］或 1C31125G02［32‑pt］——具体依柜内 BOM 确认点数） |
| 产品类型 | Ovation Digital Input Module — 24 VDC Contact Sensing（Sinking or Sourcing 依 HW Rev 与端子板类型） |
| 适用系统 | Emerson Ovation DCS — 控制器 Drop（OC4000/OC6000 系列）本地 I/O 机架或远程 I/O 站（RIO 光纤链路） |
| 通道数 | 典型 16‑ch 或 32‑ch（依具体变体——5X00106G02 多见于 16‑ch G04 等效，须核对旧板丝印确认） |
| 输入类型 | 干接点 或 24 VDC 有源（经 3.3 kΩ～6.8 kΩ 限流电阻入光耦），ON state 典型 15～30 VDC @ 5～10 mA |
| 隔离 | 通道组—背板逻辑 光耦隔离 ≥1500 Vrms（IEC 60747），现场侧分组隔离依端子板设计 |
| 扫描/滤波时间 | 典型 20 ms 去颤时间（software configurable 1～255 ms）；SOE 分辨率 1 ms（若模块支持 SOE 且控制器使能） |
| 供电 | +24 VDC 现场侧取自外接现场电源或 Ovation 配电（依端子板 JB/TB 设计——模块本体取背板 +5V 逻辑电） |
| 状态指示 | 每通道 Input Active LED（黄）、Module OK（绿/红）、Comm LED |
| 与控制器通讯 | 通过 Ovation I/O 背板（本地）或 Fiber Optic RIO link（远程），自动枚举于 Ovation Developer Studio / Control Studio |
| 安装方式 | Ovation I/O 机架 DIN 导轨 snap‑fit（与 AO/AI/TC 模块同机架），前面板锁紧杆，支持在线更换（热插拔——建议确认 Drop 处于 Config 或确认不影响运行点） |
| 配套端子板 | 需配对应 Ovation 端子板（如 TBQC / TBIT 系列可拆 spring/screw terminal block）——老旧端子块建议同步更换 |
| 工作温度 | 0 ～ +60℃（Ovation 柜内控温规范） |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%～95% RH（无冷凝） |
| 防护等级 | IP20（装于控制柜内） |
| 认证 | UL / cUL / CE / FM Class I Div 2 / ATEX/IECEx（随系统整体认证） |
| 配套件提示 | 通常需配对应可拆端子块（TB 系列）及现场 24V DC 供电熔丝端 — 端子块簧片 >10 年建议换新 |
产品介绍
（E—维护者视角切入）现场实测发现 Ovation DI 模块最磨人的不是彻底坏而是某通道光耦边缘失效——操作站某泵”运行反馈”时有时无，SOE 里看该点 1ms 抖动记录，最终是现场侧没问题 DI 卡通道微衰。5X00106G02（交叉参考原 Westinghouse 1C31116G04 族）就是 Ovation 控制站收集现场设备状态的那层”耳朵”：把断路器辅助接点、电机运行反馈、阀门全开/关限位经过光耦隔离送 Drop 控制器，参与顺控 AND/OR 逻辑甚至 SOE 记录。它不参与模拟回路调节，但若关键保护联锁 DI（如 ESD 跳机按钮、主汽门关闭位置）丢信可能致保护被旁路或误判——按 ABC 分类属 A 类（尤其 SOE DI 卡）。
严格来说 5X00106G02 是 Emerson 新零件编号，原 Westinghouse 时代写 1C31116G04——功能兼容但 HW Rev 对 Ovation 控制器固版有最低要求（通常 OC4000 v3.x+ 均可识，极早期 OC2000 需确认）。换板前拍旧板正反面全丝印（含 barcode S/N & Rev 字母）核对，上电后 Ovation Control Studio / Developer Studio 会自动识别 Slot Type——如显示 “Unknown Module” 说明 Rev/FW 不匹配。按 ABC 分类 A 类，Emerson Ovation 外设交期偶 4～8 周紧张时 12 周，建议按”每面 I/O 机架含 DI 模块 × 1 件（或按 DI 槽位总数/柜数取整 +1）”留 Buffer Stock；收到 Emerson Legacy PCN 暗示限产立即 Last‑time‑buy。
应用场景与库存策略
火电/核电辅网、炼化装置靠 Ovation 收电机/泵/阀位置反馈及 ESD 按钮状态——DI 卡故障表现分通道丢信（反馈闪）或全卡 Comm Loss（控制器报 I/O Drop Degraded）。SOE 级 DI 卡若故障会影响事故追忆分辨率。
- 火电/燃机 — Ovation 主/辅机顺控 DI（泵运行、阀限、MFT 按钮反馈）：非它不可因 Ovation 背板与 SOE 时间 stamp 绑定，第三方 DI 无法替代。建议关键控制柜按”每面含 DI 槽 × 1 件版本匹配冷备”，贴旧板 HW Rev + 对应控制器 FW 兼容范围标签。
- 炼化/海上平台 — ESD 系统 Ovation 接口 DI（紧急停按钮、PSV 位置反馈）：环境盐雾加速端子氧化。建议与 Emerson 授权商签 VMI 或现场存 1 件，大修做 DI 点强制短接（模拟现场闭合）确认 SOE 记录 1ms 时标正常。
- 老柜改造(Westinghouse→Emerson Ovation) — 1C31116G04 ↔ 5X00106G02 互换：严格来说 Emerson 新编号功能兼容 Westinghouse 原 1C31116G04 / 1C31125G02——但须确认点数(16 vs 32 ch)、接线端子板类型(TBQC/TBIT)匹配及控制器 FW 支持。换前拍旧板全丝印给 Emerson 服务核对，不确定时不盲目购”近似号”。
- 服役 >12 年 / Ovation 外设限产：建议按”在用 DI 槽位数 × 1～1.2（单 Drop 无冗余站点 × 2 若预算允许）”启动战略囤货，防静电袋存放控湿（RH<60%），每两年抽检外观及端子块簧片（必要时换 TB 端子块）。
真实案例：南方某 600MW 超临界机组 Ovation 辅网 I/O 机架 Slot5 装 5X00106G02（等同 1C31116G04 16‑ch DI）采集闭式水泵运行反馈，某次小修后反馈点偶发消失 200ms 致顺控步超时开旁路口——查 SOE 见该 DI 点 1ms 抖动数条，最终更换 DI 卡后消失（原卡某通道光耦边缘失效）。库房无 Ovation DI 备件，Emerson 代理调货 6 工作日期间该顺控回路改手动干预。事后将 5X00106G02 及关键 AI/TC 卡升 A 类强制备件，每台 Ovation 控制柜配 1 件冷备并附 Ovation Project 的 Hardware Configuration 截图，规定每年大修做 DI 强制短接 + SOE 时标校验。
