描述
产品详情

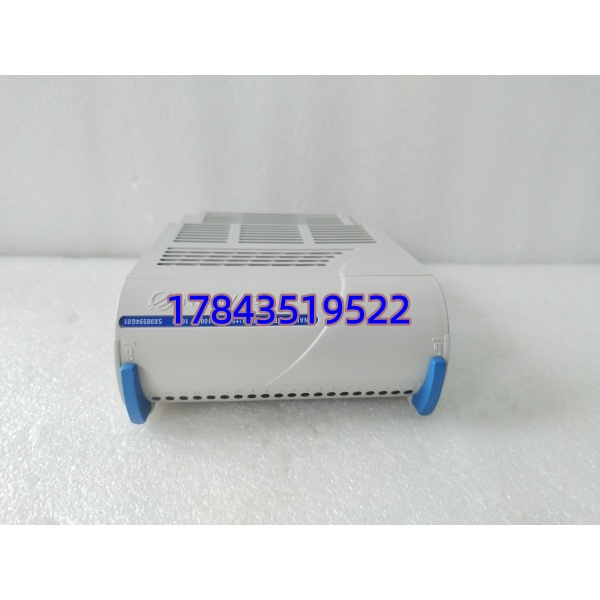

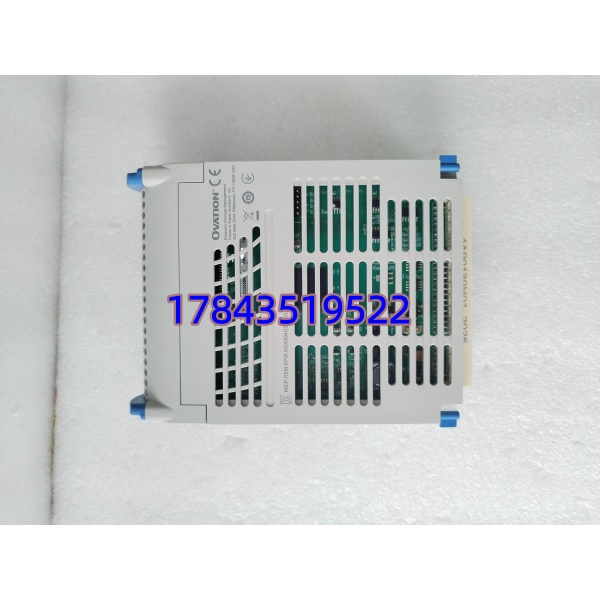

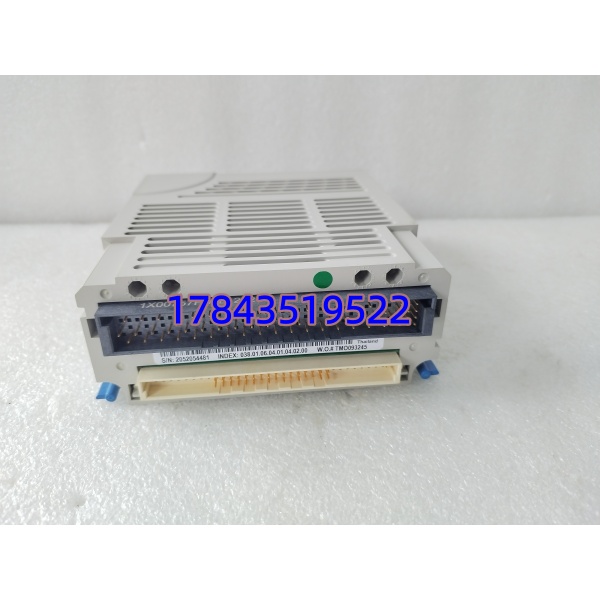

· 型号：5X00594G01
· 品牌：Emerson（原 Westinghouse）
· 系列：Ovation™ DCS — 16-Channel Universal Analog Input Module (AI)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 5X00594G01（Rev 随批次，常见 Rev.C/E/G） |
| 产品类别 | Ovation 16 通道通用模拟量输入模块（AI），Universal Analog Input |
| 适用系统 | Emerson Ovation DCS Classic I/O 及 Enhanced I/O |
| 输入通道数 | 16 通道，通常分组隔离（4 组×4 ch 或 8×2，依 Rev） |
| 支持信号类型 | 4–20 mA（两线/三线/四线）、0–10 VDC、±10 V、热电偶(TC)、RTD（Pt100 等），软件组态选择 |
| A/D 分辨率 | 16 bit（根据官方 Datasheet） |
| 精度 | ±0.1% FS（典型 @25℃，依信号类型略有差异） |
| 采样速率 | 典型每通道 ≤4 ms 扫描周期；整体模块刷新 ≤250 ms（受控制器扫描影响） |
| 输入隔离 | 通道/组–背板光电隔离 ≥1500 VAC；通道组间隔离 |
| 背板供电 | +5 VDC 由 Ovation 机架背板供给（逻辑部分），现场回路外接 24 VDC 变送器电源 |
| 状态指示 | 每通道可选 LED（部分底座配置），模块 RUN / FAULT / COM LED |
| 所需底座 | 兼容 Ovation I/O Carrier 如 5X00111G01 或对应模拟量端子单元(TB)——以你机柜实际配线为准 |
| 工作温度 | 0 ～ +60℃；存储 -40 ～ +85℃ |
| 湿度 / 防护 | 5–95% RH 非冷凝，IP20（柜内安装） |
| 认证标准 | CE、UL 61010-1、CSA，符合 IEC 61000-6-2 EMC |
| 热插拔 | 支持在线更换（Ovation 控制器自动重读模块 ID，需确认点名正常） |
产品介绍
某个 300 MW 热电项目里，运行反映 #2 炉主蒸汽温度显示偶发跳变 ±15℃，查下来不是变送器而是 AI 卡某组通道输入阻抗漂移——换掉 5X00594G01 后归位。这块卡在 Ovation 里是”过程数据的眼睛”，温度、压力、流量全靠它进 DCS；它不像 DI/DO 那样频繁坏，但一旦线性度飘或某组通道死掉，PID 回路就会震荡甚至切手动，影响机组负荷。
供应链方面 5X 前缀老 I/O 已被 Emerson 划入 Legacy Spares，交期飘忽（见过报 10 周然后取消订单的）。它属于 ABC 分类里的 A 类——建议按每 3–4 个同型机架备 1 件冷备(Buffer Stock)，或在收到 Last-time-buy 通知时按剩余寿命 5–8 年一次性囤 2–3 件。比起因一块 AI 卡导致主蒸汽温测点全丢而被迫降负荷，几张卡的库存资金占用几乎可忽略。
应用场景与库存策略
模拟量输入模块故障的典型后果：重要测点（主汽温/主汽压/给水流量）品质坏触发保护切手动或 MFT 拒动——偏偏它是 Ovation 老系统里交期最不稳定的品类之一，部分渠道商用拆机件充新卖，引脚氧化引起通道漂移是通病。
- 火力发电厂（主蒸汽温度/压力/给水流量 AI 采集，接入 PID 回路）—非它不可因 Ovation 原生组态绑定此模块 EEPROM 编码，第三方无法仿真；建议按每控制柜（或每 3–4 个同型机架）备 1 件冷备件，防静电袋密封标注 Rev。
- 化工/石化（反应釜温度 RTD、储罐液位 4–20 mA 采集）—腐蚀环境加速背部连接器氧化；建议三年一次插测抽检，超 5 年呆滞需重新校准验证。
- 存量 Ovation Classic I/O（1990s–2000s 投运）—关注 Emerson PCN，若有 EOL/LTB 通知立即按「min(2件, round(在用机架数/3))」战略囤货。
- 供应商代管(VMI)—全厂 Ovation AI ≥20 块可谈寄售库存，降低自有资金占用。
真实案例：北方某自备电厂冬季高峰负荷时，#1 炉主蒸汽温度三点选二表决突然有两个点同时报”信号品质坏”——追查是同一块 5X00594G01（第 5–8 通道组）输入回路阻抗异常升高，第三点侥幸还在但已逼近阈值。库房恰有 1 件冷备（去年 LTB 时多囤的），热插更换后 8 分钟恢复自动投入，避免了手动降负荷运行。事后盘点发现全厂 12 块 AI 卡原来只备了半块（另半是 DO 卡写错标签……），立刻补采并按我建议建了 A 类备件最低水位线。
常见问题解答 (FAQ)
Q1：全新原装目前有库存吗？正常交期多久？
属 Legacy/Phased-out 过渡品类，Emerson 官方新订 6–12 周且部分地区转 EOL(停产)。市面全新闲置库存和拆机翻新并存，急件找带 AI 通道标定测试报告的渠道商。请以 Emerson 当地办事处 PCN 确认当前 Active/Legacy 状态。
Q2：它能同时混接 4–20 mA 和 RTD 吗？
可以——只要在不同通道上分别组态为 Current 或 RTD 类型，每组（通常 4 ch）共用参考但各自独立配置。注意 RTD 需用 3 线制并在 Station 组态里启用法补偿，否则有引线电阻误差。
Q3：停产后的 Last-time-buy 建议囤几件？
A 类关键 AI：在用机架 N 个，建议 min(2件, round(N/3)) 且不少于 2 件。纳入每两年一次功能抽检（接标准信号源验证 4–20 mA 四点标定及 RTD 模拟），呆滞 >5 年评估折价转手或申请报废。
