描述
产品详情
· 型号：5X00497G01
· 品牌：Emerson（西屋 Westinghouse Ovation™ 前身）

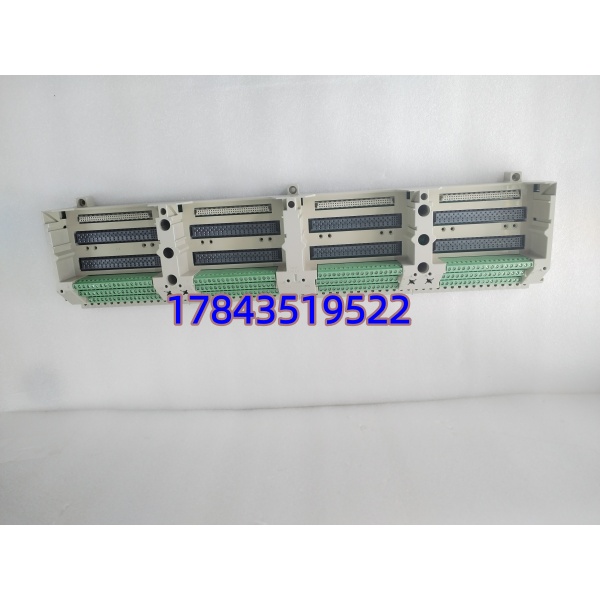

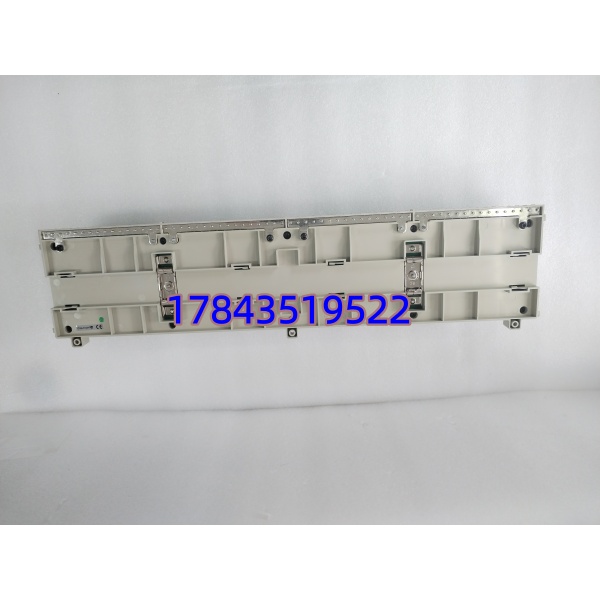

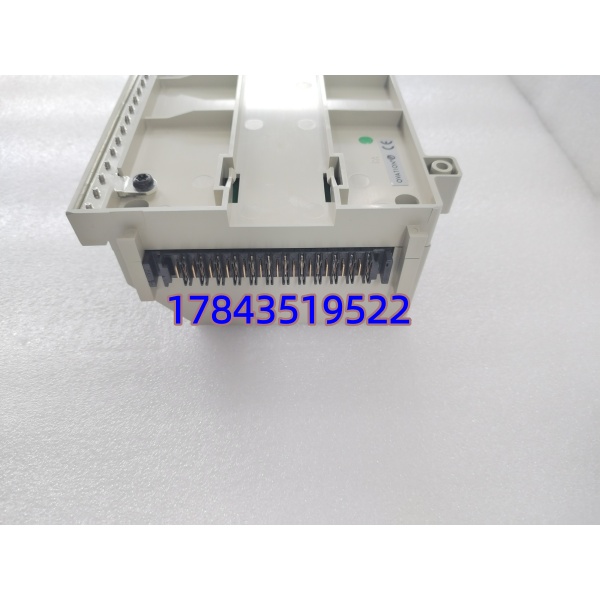

· 系列：Ovation DCS 4-Slot I/O Base Unit（底板/基座）
规格参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | Westinghouse / Emerson Automation Solutions (Ovation™) |
| 型号 | 5X00497G01 |
| 产品类型 | 4-Slot I/O Base Unit（I/O 基板/底座单元） |
| 插槽数量 | 4 个标准 Ovation I/O 模块插槽 |
| 适配模块 | Ovation AI/AO/DI/DO/RTD/TC/SOE/HART 等全系列 I/O 模块 |
| 供电输入 | 24 VDC ±10%（支持冗余双路输入，依具体机柜设计） |
| 背板功能 | 提供 5V 逻辑电源 + 现场电源分配 + Ovation 控制网络总线 |
| 热插拔支持 | 是——插入的 I/O 模块支持在线插拔，底板本身为固定安装 |
| 组间隔离 | 各组插槽间电气隔离（依所插模块而定），底板具备基本噪声抑制 |
| 安装方式 | 面板安装或 DIN 导轨（适配标准 Ovation I/O 机柜） |
| 工作温度 | 0～60℃（存储 -20～85℃） |
| 湿度 | 5%～95% RH，非凝露 |
| 尺寸(约) | 长≈250mm × 宽≈120mm（以具体版本铭牌为准） |
| 重量(约) | 0.5～0.7kg |
| 认证标准 | UL 61010-1、CE、IEC 61000-6-2/4（以批次标签为准） |
| 配套附件 | 需匹配对应 Ovation 电缆/端子块（Drop Cable & FTA 另行选型） |
| 状态指示 | 通常底板本体无独立 LED，状态由各插槽 I/O 模块上报 Ovation Station |
产品介绍
见过 Ovation 机架底板簧片疲劳导致整列 I/O 通信时通时断的吗——某个 300MW 项目我就碰过，折腾两天才发现是 5X00497G01 底板插针氧化接触不良，不是模块坏。这东西不是信号卡，它是承载 I/O 模块的物理底座+背板总线+电源分配器，4 个插槽插满 AI/AO/DI/DO 都能跑。严格来说它不处理信号，但若底板背板铜箔微裂或弹簧端子疲劳，上面所有模块一起”掉线”，排查极易走弯路（先换模块发现没用，才想到底板）。
从备件经理视角，底板属 C类结构件转B类风险件：单价不高、很少坏，但一坏影响整列测点且无法在线修复（需停机架拆线更换）。Emerson 仍列为 Ovation 成熟支持件未 EOL，但老厂服役 15 年以上建议按每列 I/O 机架备 1 块冷件（Buffer），尤其沿海高湿环境簧片氧化概率高。比起赌”它不会坏”，花几千块囤块底板把停机找件风险归零更划算——TCO 算过就懂。
应用场景与库存策略
底板故障表现很阴险：同一底板上的多块 I/O 模块随机报通信丢失或读数跳变，复位后暂时恢复又复现，容易被误判为模块批次质量问题。若发生在机组运行期排查需开柜测背板电压，最坏情况是停该段 I/O 机架更换底板（影响整列测点）。
- 火力发电厂 — Ovation 现场控制站(FCS) I/O 机柜每列 4 槽机架底座：非它不可因 Ovation 系统物理架构绑定，建议全厂按 I/O 列数备 ≥1 块冷备（密封防静电袋存备件柜），多台机组可共享应急。
- 石化/炼油 Ovation 装置 — 关键联锁回路所在 I/O 机架：若机架密度高且无冗余 I/O 映射，建议由供应商做 VMI 锁定或现场多备 1 块，防底板隐性老化引发整列失联。
- 老厂 WDPF→Ovation 改造替换机架：新装必用 Emerson 原厂 Ovation 版 5X00497G01，勿用 WDPF 旧底板混用（背板定义不同），采购核对配套 Drop Cable 型号。
- 库存分类：归入 C→B类（高危老化转关键），安全库存 SS=1（全厂共享），呆滞预警 10 年（DCS 延寿期内消耗），到大修改造或系统升级时优先安装消耗。
真实案例：南方某 2×600MW 超临界 2021 年 #1 机小修后，#3 I/O 列（含 2AI+1DI+1DO）偶发”全列离线→自动恢复→再掉线”。先后换了 5X00070G04、5X00241G02 无果，耗时近 6h。最终量背板 5V 供电纹波异常，断电抽出底板发现第 2 槽弹簧端子轻微烧灼（现场曾误接 110V 感应电遗留暗伤）。库房有 1 块按建议囤的 NOS 底板，停电拆线→换新底板→插回模块→Download 组态→15 分钟恢复。若等调货代理报 3 周交期——那次跳机降负荷损失估超 ¥80 万。I/O 底板是沉默的 SPOF（单点故障），值得留 Buffer。
常见问题解答 (FAQ)
Q1：5X00497G01 是 DI 模块还是底板？市面上说法很乱。
它是 Ovation 4-Slot I/O Base Unit（底板/基座），本身不做信号转换，用来插 AI/AO/DI/DO 等各类 Ovation I/O 模块并提供背板总线和电源分配。网传”它是 DI 模块”是把插在这块底板上的 DI 卡（如 5X00497G01 某些渠道误标）混淆了——以实物铭牌 “I/O BASE UNIT” 为准。
Q2：还在产吗？交期和库存状态怎样？
Emerson 仍将 Ovation 4槽 I/O 底板列为成熟支持件，未宣布 EOL。全新原厂交期通常 4–8 周，国内渠道偶有 NOS 库存。采购注意：底板分早期 WDPF-I/O 底板与 Ovation-I/O 底板，型号近似但不通用，下单必须注明”Ovation DCS 5X00497G01″并要求供方确认兼容 Ovation 背板 Drop Cable。
Q3：更换底板需要停系统吗？步骤是什么？
需要停对应 I/O 机架电源（该列所有模块会离线）。步骤：记录槽位模块型号→切断机架电源→拆除现场 FTA 电缆及 Drop Cable→松开底板固定件→换新 5X00497G01→恢复接线→插回各 I/O 模块→上电→Ovation Station 自动识别（通常无需重下装如型号一致）→核对通道状态。建议提前打印槽位分布图防插错。
Q4：怎么判断底板老化/接触不良？有哪些征兆？
典型征兆：同一底板上多块模块随机报通信故障或读数跳变、复位暂时恢复但温度变化时再现、量背板 5V/24V 供电偏低或有纹波。目检看插槽簧片是否发黑/失去弹性、PCB 焊点有无微裂纹。出现以上现象优先怀疑底板而非批量模块同时坏。
Q5：新旧底板能混用吗？WDPF 的老底板能插 Ovation I/O 模块吗？
不能混用。WDPF 与 Ovation I/O 背板定义、供电时序、总线协议不同，插错可能损模块。必须用标有 Ovation 兼容的 5X00497G01，以原厂手册兼容列表为准，严禁凭外观相似自行代换。
