描述
产品详情

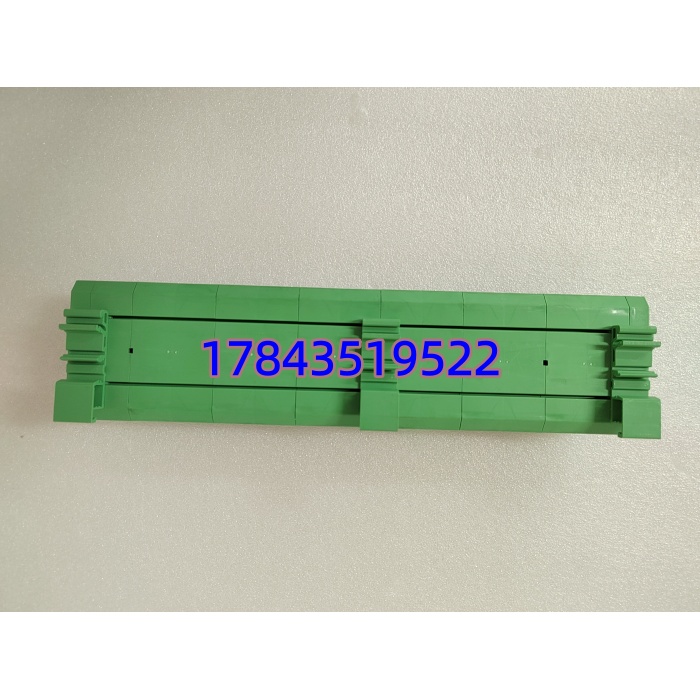

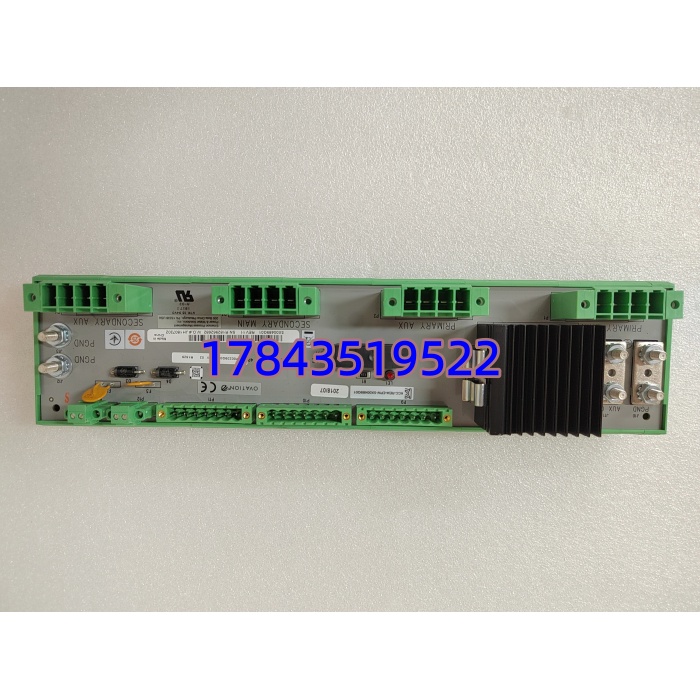

· 型号：5X00497G01
· 品牌：Emerson（原 Westinghouse Ovation DCS）
· 系列：Ovation™ Local I/O — Analog Input Module (AI, Multifunction)
技术参数
| 项目 | 规格值 |
|---|---|
| 产品型号 | 5X00497G01（Emerson Ovation 5X 系列 AI 模块） |
| 模块类型 | 模拟量输入 AI — 多功能（TC / RTD / 电流 / 电压 软件组态选择） |
| 适用系统 | Emerson Ovation™ DCS（Drop Controller + Local I/O Rack） |
| 输入通道数 | 典型 8 通道独立（每通道可分别组态类型，受端子块硬件限制部分组合需注意） |
| 支持输入类型 | TC：J/K/T/E/S/B/R/N（冷端补偿由模块或端子块提供，依版本） RTD：Pt100(α=385/3926)、Cu50、Ni100 等 电流：4–20 mA / 0–20 mA（外并 250Ω 取样电阻，部分版本内置） 电压：0–10 V / ±10 V（需指定量程组态） |
| A/D 分辨率 | 16 bit（典型显示分辨率 0.1% FS，冷端补偿精度 ±1℃ 典型） |
| 采样周期 | 每通道典型 100 ms～250 ms（依 Drop 扫描周期与通道使能数） |
| 隔离方式 | 光电隔离 通道组↔背板，现场↔逻辑 ≥ 1500 Vrms（1 min） |
| 开路/短路诊断 | 支持 RTD 开路检测、TC 断偶检测（Burn-out 上/下拉可选） |
| 状态指示 | 每通道可选 LED 或通过软件查看；模块 RUN / ERR / COM 指示灯 |

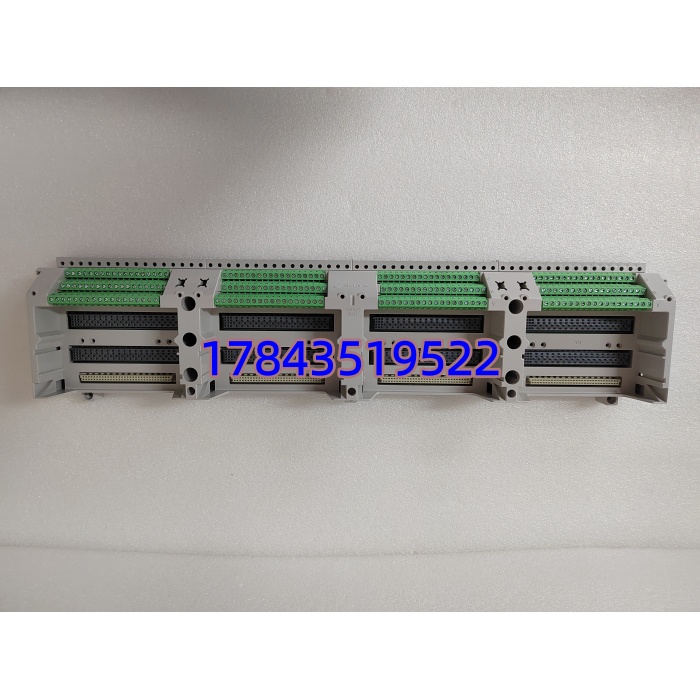

| 配套端子块 | 须配对应 Ovation AI Terminal Block（如 TC-xxxxx 系列，早期 1C31xxx 底座与 5X 系列底座不通用，需核对） |
| 现场电源要求 | 4–20 mA 两线制变送器由外部 24 V DC 现场电源供电，模块不供回路电源 |
| 逻辑供电 | 由 Ovation 机架背板 +5 V DC 供给 |
| 工作温度 | 0 ℃ ～ +60 ℃ |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 相对湿度 | 5%～95% RH，无冷凝 |
| 防护等级 | IP20（控制柜内安装） |
| 符合标准 | IEC 61131-2、ANSI/ISA S50.1、CE / UL / CSA |
| 物理尺寸(约) | 标准 Ovation 单槽模块，≈ 150×110×35 mm |
| 重量 | ≈ 0.23 kg |
产品介绍
某个 350MW 机组改造里原配老 Westinghouse AI 卡只能走 4–20mA，后来加汽机缸温测点要 K 型热电偶——换 5X00497G01 后同一个机架不挪槽位，在 Ovation Developer Studio 里把对应通道改 TC-K 并挂合适 AI 端子块（带 CJC 元件），直接出温度工程值，省掉温度变送器加隔离栅的钱。模块内置 16bit ADC 和断偶检测，现场曾碰到 PT100 引线接触不良，系统立刻报”Sensor Open”而不是漂个假值糊弄操作员，这对联锁保护回路很关键。
采购端最容易被坑的是端子块不通用：5X 系列模块配新版 TC-xxxx 底座，老 1C312xx 时代端子块引脚定义略有差异，混用可能烧通道或读不到冷端补偿。下单前拍现有机架内 I/O Base Assembly 标签发供应商确认，别光看模块型号。另提醒 HART 功能——此模块部分版本支持 HART 信号透传（需 HART 通讯卡配合 modem），若您项目依赖 HART 变量读取提前问清批次是否 Enable HART Pass-through，不是所有 5X00497G01 都开通。
替换与升级建议
✅ 直接替换
- 同型号 5X00497G01 互代 — 拆旧插新，控制器自动识别，Drop 下载点组态确认 OK 即可，零组态改动。
- 早期 1C31227G01（Ovation AI 8-ch 4–20mA+TC/RTD版） → 5X00497G01 — 若底座同为兼容新版或已随系统升级更换为 5X 底座则可直换；旧底座需同步核实 Base Assembly P/N，部分早期 WDPF→Ovation 迁移机架需先换底座才能插 5X 系列。
⚠️ 软件兼容（需确认配置/小改动）
- 插旧版 1C31xx 底座报 Base Mismatch — 5X 模块物理可插入但 CJC 线路可能不同，组态软件会告警；解决办法：要么换为新版 AI 端子块(Base Assembly)，要么退而选用原 1C31xx 系列 AI 模块保持旧底座不变。
- 跨 Drop 固件版本极老（Ovation 1.x）→ 5X 系列不被识别 — 需 OCR/Drop Controller 固件升级至 2.x 以上，有停控窗口要求。
❌ 硬件不兼容
- Ovation AO / DI / DO 模块（5X00xxx 其他 I/O 类型） — 外观相近但背板 ID 不同，插错报 Module Mismatch 且不执行 I/O。
- 非 Ovation 架构 AI 卡（Honeywell TDC/Experion、Foxboro I/A、ABB AC800 等）— 机架背板物理与协议均不通，严禁互代。
若您的系统仍为早期 WDPF（非 Ovation 架构）且无对应 Ovation AI 底座，目前只能依赖渠道调 WDPF AI 卡库存或评估 Ovation 化改造，无官方向下交叉替代件。
