产品详情

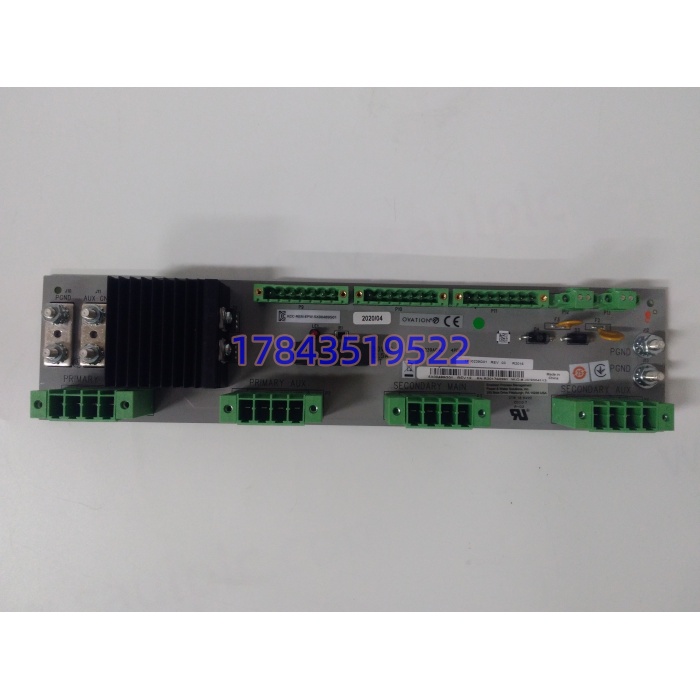

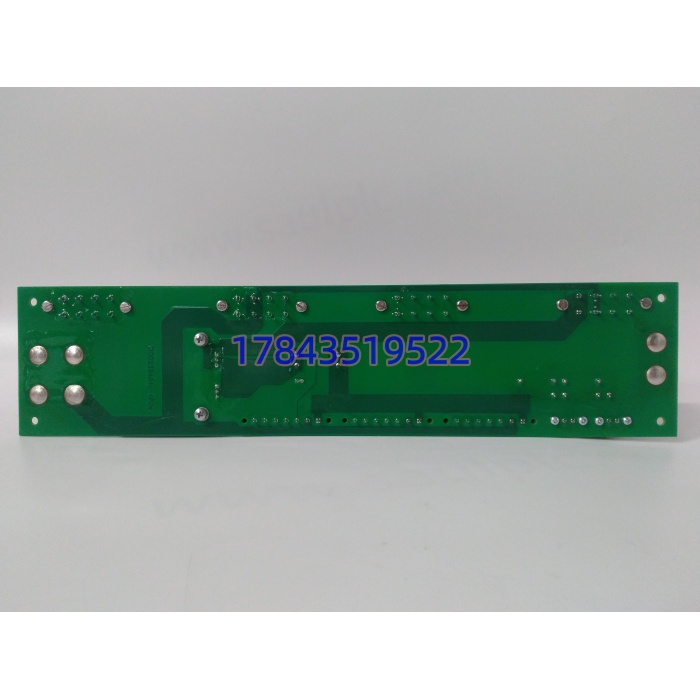

· 型号：5X00489G01（1P00159G01）
· 品牌：Emerson / Westinghouse Ovation
· 系列：Ovation DCS 基础设施配电（配套 OCR1100/OCR2100 控制器、Ovation I/O 机笼、交换机模块、工程师站接口）
规格参数
| 参数项 | 数值/说明（Ovation PDM 派，主流可信） |
|---|---|
| 模块定位 | Ovation Power Distribution Module（24 V DC 冗余配电板） |
| 交叉号 | 1P00159G01（同功能早期西屋号） |
| 输入电压 | 85~264 V AC（43~67 Hz）或 90~375 V DC，双输入源可切换/并列 |
| 输出电压 | 双路 24 V DC（可调 23.5~28.5 V），初设 24.5 V±1% |
| 输出电流 | 主路 20 A（480 W）/ 辅助 10 A（240 W）或 1 A 逻辑电（依子型） |
| 纹波 | ≤50 mVpp（10 A 档）/ ≤100 mVpp（20 A 档） |
| 冗余 | 双输入二极管 OR-ing，主备切换无中断；可 N+1 并机（部分版本标热插拔电源子块，但 PDM 整机不支持带电拔） |
| 保护 | 过压 Crowbar、逐路过流熔断/电子限流、短路锁存自恢复、反接保护、过温降额 |
| 保持时间 | >20 ms（输入掉电后 24 V 维持） |
| 效率/PFC | >90%，主动 PFC >0.92 |
| 隔离 | 输入-输出加强绝缘，通道间依机柜 |
| 指示 LED | PWR IN A/B、24V OK、FAULT、OVC（依面板版本） |
| 热插拔 | PDM 整机不支持。Ovation 规范：换 PDM 必须停机柜对应段电；部分商家页”热插拔”指内部电源子块可在线换，不是整机拔插——别混淆 |
| 安装 | Ovation 19″ 机架导槽或 DIN 导轨（依外壳子型），前端螺钉端子接 AC/DC 输入、后端/下端端子排出 24 V 多路 |
| 工作温度 | -40~+70 ℃（商业资料有写 -20~+60 属保守版），存储 -55~+85 ℃ |
| 尺寸重量 | 约 220×160×80 mm / 3.0 kg（铝壳大块头）或 250×150×40 mm / 0.7 kg（薄板导轨版），依子型 |
| 生命周期 | Ovation 仍在役但老 PDM 交期拉长，市面全新库存+拆机+翻新并存 |
| 易混型号 | GE Mark VIe TSEC 网卡（IS420UCSBH 系，双 RJ45 PCIe 卡，商家错贴 5X00489G01）、1C31132G01（Ovation 混合 I/O 卡）、1C31227G01（Ovation AI 卡） |
产品介绍
5X00489G01 是 Ovation 机柜里”把厂电变 24 V 分给所有人”的配电骨架。和上一轮 XXD129A01（PEC800 背板，自身不变换只分配逻辑电）比，5X00489G01 是有源 AC/DC 变换+配电一体；和 PM01-A-V001（Tricon 电源）、PPE091A101（800M 电源）角色对等，但归 Emerson Ovation 系不归 Tricon/ABB。Ovation 控制器（OCR1100）、I/O 机笼、交换机、甚至工程师站接口电源都从它下端 24 V 端子排取电，双输入（一段 UPS AC、一段 125 V DC 电池）经二极管 OR-ing，一段失电另一段顶上，控制器不重启。
商家页四大乱贴：
- “GE Mark VIe TSEC 双千兆以太网卡 2×RJ45 PCIe HSR/PRP”——那是 IS420UCSBH 系，GE 燃机网卡，面标是 GE 标+IS420 开头，不是 5X00489G01，西屋号段被商家硬套；
- “8 通道 4-20mA 模拟量输入 ±0.1% FS”——那是 Ovation 1C31227G01 或同类 AI 卡，插 I/O 机笼，不是配电板；
- “混合 I/O 16DI/8DO”——那是 1C31132G01，同样插卡不插配电槽；
- “燃机通信卡”——同上 TSEC 错贴。

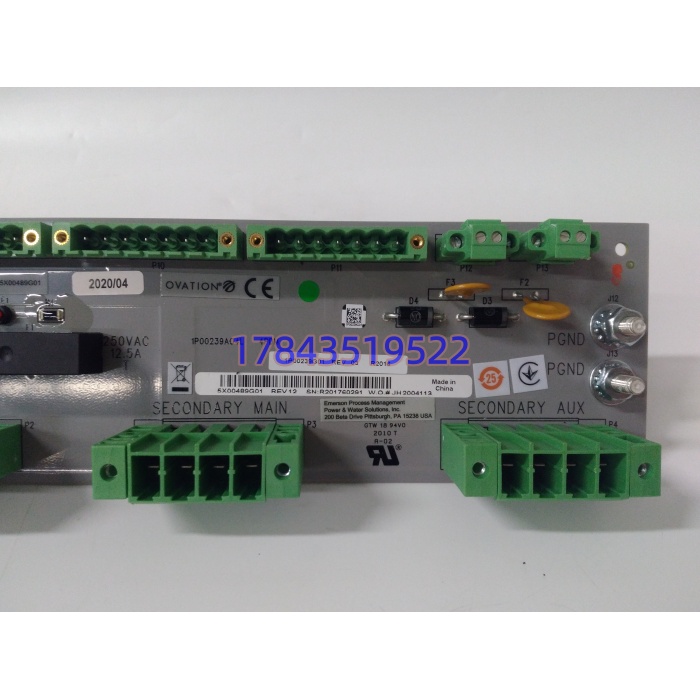

采购验收认三点：面标 Emerson/Westinghouse Ovation Logo + 5X00489G01（或 1P00159G01）+ 铝壳/导轨外壳带 24 V 出线端子排，三者齐才是真 PDM；商家发来带 2 个 RJ45 的 PCIe 短卡直接退。
坦白讲这 PDM 原厂随 Ovation 老柜一起受限，拆机件第一杀手是电解电容干涸（停产后拆机多 10~15 年）、二极管 OR-ing 模块劣化导致双输入切换微顿、端子螺钉滑牙接触电阻大。它的现场价值是”夜班 Ovation 机柜 24 V 母线电压跌到 23.1 V，控制器报 Backplane Low Voltage，查下来是 5X00489G01 主路电容老化带载压降大，停该段电换 PDM，OCR1100 重启 3 分钟恢复”。
用场景与行业案例
我在某 660 MW 火电 Ovation 系统碰到过：一面控制器柜配 2×5X00489G01 做 A/B 段冗余配电，A 段吃 UPS 230 V AC、B 段吃 125 V DC 蓄电池。夜班 A 段 UPS 切换瞬断 40 ms，理论 OR-ing 应无缝切 B 段，但控制器报了一次 Backplane Voltage Dip 事件。查下来是 A 块 PDM 内部 OR-ing 二极管正向压降漂了 0.15 V，切换瞬间 B 段经二极管进来有 8 ms 凹槽，OCR1100 没重启但事件库记了一笔。非计划停机不怕 PDM 死，怕这种”双输入切换微顿→控制器事件刷屏→运行人员误判 UPS 故障”的幽灵报警。
典型场景：
- 火电厂 DCS 配电：Ovation 主机柜 5X00489G01 双机，A 吃 UPS、B 吃电池，带 OCR1100+本地 I/O 机笼+交换机。
- 核电辅助系统：宽温 -40~+70 版 PDM 进安全相关厂房，CE/UL/ATEX Zone 2 认证。
- 水处理 SCADA：Ovation 小型站单 PDM 供控制器+远程 I/O，省外置 24 V 电源柜。
- 老线保产：EPC 原图锁定 5X00489G01，采购单只写”Ovation 电源模块”买回来可能是 1P00159G01（同物不同号能认），也可能商家发 TSEC 网卡（物理两样），必须写死 5X00489G01。
- 备件坑：商家把”5X00489G01 TSEC 千兆卡”当 PDM 卖，到货 PCIe 短卡带 RJ45，插不进 Ovation 配电槽。
真实案例：
华南某电厂 2008 年 Ovation，2023 年检修发现 A 段 5X00489G01 面标被前手贴白签盖住 Emerson Logo，只露 5X00489G01。库房按号搜供应商发来一块标”WESTINGHOUSE 5X00489G01 TSEC 双千兆卡”的 GE Mark VIe PCIe 网卡（商家页按描述），开箱即退——物理是半高 PCIe 卡带 2 RJ45，不是 220×160×80 铝壳配电板。重订 5X00489G01 拆机件，要求商家拍六面照：Emerson Ovation 激光 Logo、5X00489G01 完整串、1P00159G01 交叉号标、AC/DC 输入端端子排、24 V 多路输出端子排、上电带 20 A 假负载测 24.5 V±1% 压降，窗口期 50 分钟停机柜 A 段电换完，OCR1100 重启一次过。电气班长说：”5X00489G01 这号，不翻 Emerson Ovation Logo 只认字符串，商家能从 GE Mark VIe TSEC 池里抓块网卡出来，物理都进不了 Ovation 配电槽。”
