描述
产品详情

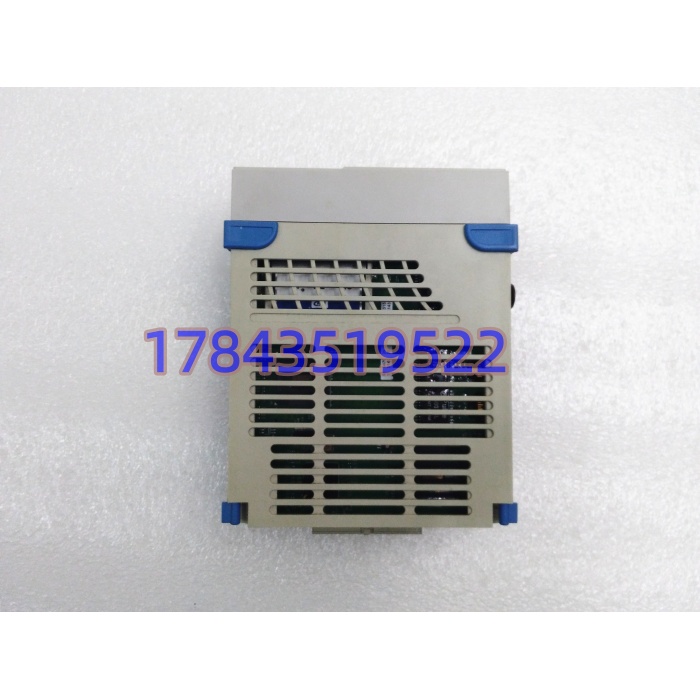

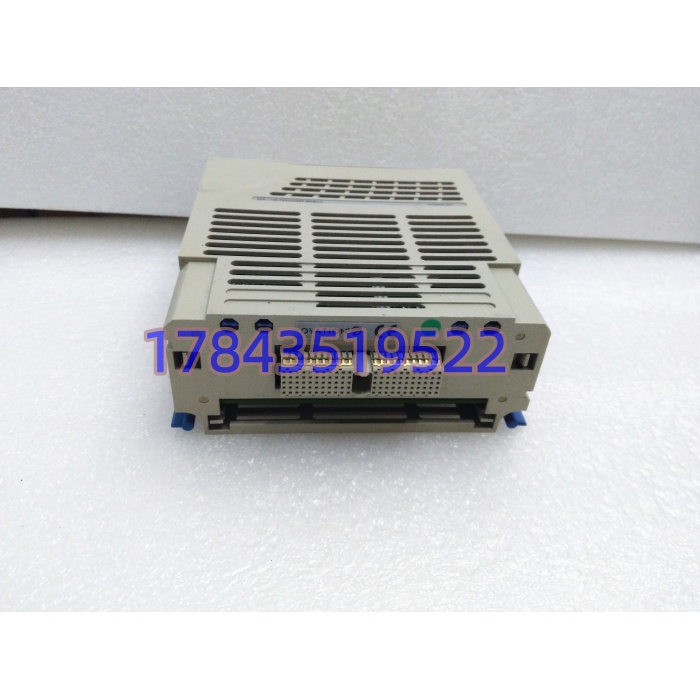

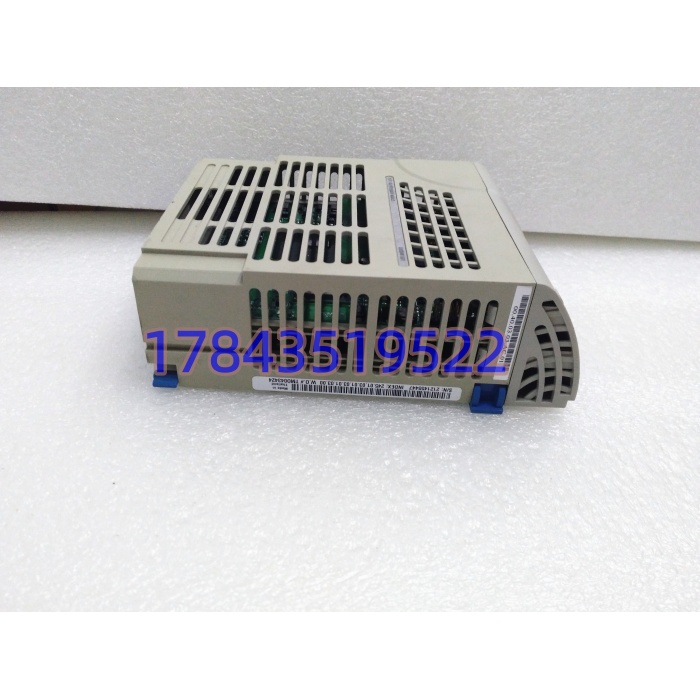

· 型号：5X00481G01
· 品牌：Emerson（Westinghouse）
· 系列：Ovation OCR1100
技术参数
- 产品类型：OCR1100 控制器 CPU 模块（Controller Atom CPU Module）
- 处理器：Intel Atom 级，约 1 GHz（渠道资料有标 1GHz / 1.2GHz E6400 差异，以原厂铭牌 FRN 为准）
- 工作内存：1 GB DDR2/DDR3（资料分歧，原厂以标贴为准）
- 非易失存储：4 GB 板载 Flash/SSD
- 操作系统：Windows Embedded Standard 7（控制器引擎跑在之上）
- 供电：24 V DC（典型 19.2–30V），功耗 <25 W
- 通信接口：2 × RJ45 以太网（Ovation 背板/网络）、1 × RS-232、可能含 USB（调试用）
- 背板总线：Ovation 控制器专用背板（连 I/O 接口模块与机箱电源）
- 冗余支持：是（需成对配置 + 冗余机箱/链接，无颠簸切换）
- 控制容量：典型支撑万点级 I/O 扫描与 32000 点数据库（视固件）
- 状态指示：RUN / ERR / BATT / NET 等前端 LED
- 工作温度：-40℃ ~ +70℃（存储 -40~+85℃）
- 安装方式：OCR1100 控制器机箱主槽位插入，导轨/机箱锁扣固定
- 物理尺寸/重量：约 220×200×80 mm / 2.5 kg（渠道通用标称）
- 认证：CE / UL / CSA（以原厂 COC 为准）
产品介绍
从电厂控制器死机重启的半夜呼叫切入——某化工厂老 Ovation 偶尔跑飞，抓日志发现是原 OCR1100 控制器散热风扇积灰卡死、CPU 过热保护。后来换上 5X00481G01 这块无风扇 Atom 核心模块（顺带清了柜内空调滤网），连续跑一年多没再重启。 它的定位就是 OCR1100 控制节点的算力心脏：前端 I/O 卡（如 5X00063G01 AO、5X00167G01 AI）只管信号，所有布尔逻辑、PID、SOE 时间戳、与上行 800xA 或 Ovation 操作网的会话，都由这块 CPU 在确定性扫描周期里算完再通过背板下发。在某个 600MW 超临界项目里碰到过，老 CPU 板内存碎片累积导致每周日凌晨自检复位，热替换成 5X00481G01 后下装原工程（同固件大版本），扫描周期从 15ms 稳到 8ms，没改一行逻辑。
商业采购上，这块件的敏感点是 “固件版本陷阱”——Ovation 对控制器固件极其挑剔，老系统跑 FRN 3.x 的，盲目插最新批次 5X00481G01（FRN 5.x）会报节点不同步，必须先用 Ovation Developer Studio 做固件降级或整机升级评审。 它不是 I/O 卡，采购单写“5X00481G01 一块”必须确认是替 OCR1100 控制器 CPU，而不是现场缺 AI/AO 卡（那种该买 5X00167G01 / 5X00063G01）。严格来说，它只在时原位直替，跨代（如老 WDPF II 改 Ovation）不能单点替，得走整机迁移。
替换与升级建议
✅ 直接替换
- 同型号 Emerson 5X00481G01（不同日期码/Rev，固件大版本一致）：物理槽位、背板针脚、内存映射一致。停机断电→拔旧 CPU 板→插新板→用 Developer Studio 核对 FRN 或重下装原节点工程→冗余对重新握手，无 I/O 接线改动。建议换前用系统做节点 RAM 镜像备份。
- 5X00481G01 作为 冗余对之一：配对必须同型号同内存，主备切换无颠簸。
⚠️ 软件兼容（需改配置）
- 跨固件大版本替换（如老 FRN 3.x 系统换 FRN 5.x 批次板）：硬件能插，但控制器节点会上报“Firmware Mismatch”，需在原机先升全站固件或对新板做 USB/以太网降级刷写，改动 1 人天且需停机窗口，禁止在线硬换。
- 控制器整机升代（如换新型号控制器机箱）：5X00481G01 不能插新机箱，需走 Emerson 官方迁移包重映射 I/O 地址，属于工程级改造而非备件替换。
❌ 硬件不兼容
- 普通 5X 系列 I/O 卡（5X00063G01 AO、5X00167G01 AI、1C31125G02 DO PMOD）：物理尺寸与背板连接器不同，5X00481G01 是控制器 CPU 不是 I/O 卡，硬插 I/O 机架不识别且可能损背板。
- WDPF II 老控制器 CPU：虽同属西屋血脉，但背板与固件体系不通，只能依赖库存找正确 件或做系统升级。
