描述
产品详情

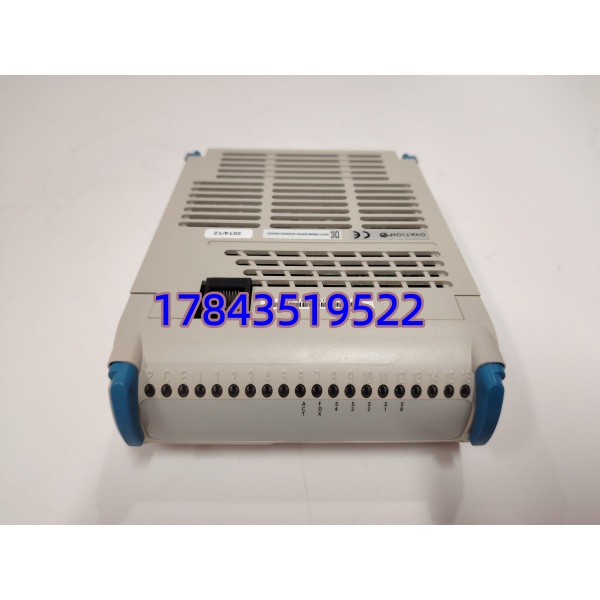

· 型号：5X00419G02
· 品牌：Emerson（Ovation DCS Platform）
· 系列：Ovation I/O — Digital Input Interface Module（DIIM/DCIM），兼容 Ovation Drop Rack
规格参数
| 参数项 | 规格值（典型） |
|---|---|
| 产品型号 | 5X00419G02（Emerson Ovation DI Module Order No.） |
| 模块类型 | Digital Input Interface Module — Ovation I/O Drop |
| 适用系统 | Emerson Ovation™ DCS — 配合 Ovation I/O 机架(Drop)、控制器(OC)、对应 Terminal Board(如 5X00875G01 系列 DI TB) |
| 输入通道数 | 32 点（典型分组 2×16 或 4×8 bank，依具体固件） |
| 额定输入电压 | 24 VDC（工作范围 18～30 VDC），支持干接点(NPN 灌电流)或湿接点(外部供电) |
| 输入电流 | 典型 7～10 mA @24VDC（依版本） |
| 隔离 | 通道组→系统背板 ≥1500 Vrms 光耦隔离；通道间通常不隔离（共参考点） |
| SOE 支持 | 是——经 Ovation 组态使能后可做 1 ms 分辨率 Sequence of Events 记录（需控制器时间同步） |
| 滤波/消抖 | 软件可组态 0～255 ms 输入滤波（去机械触点抖动），典型出厂 10 ms |
| 状态指示 | 前面板：Module Status LED（Green=OK/Amber=Fault）；每点/每组 LED 可选（依 HW Rev.） |
| 热插拔 | 支持在线插拔更换（Ovation Drop 自动重枚举），不影响同 Drop 其他模块 |
| 背板供电 | 由 Ovation I/O Drop 背板供给 +5V（典型功耗 <5W） |
| 配套端子板 | 须配对应 Ovation DI Terminal Board（如 5X00875G01 DI 版，37-pin 或 50-pin IDC 屏蔽缆） |
| 工作温度 | 0 ～ +60℃（IEC 61131-2 工业级，柜内） |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%～95%（非凝露） |
| 认证 | CE，cULus，符合 IEC 61010 / IEC 61131-2 |
| HW Rev. 注意 | G02 后缀为硬件版本——严格来说须与现网 Drop 控制器固件兼容（Ovation Software Compatibility Matrix），部分极早期 controller 对新 Gxx 需确认，以 Emerson 公告为准 |
| 尺寸/重量 | 约 305×30×175 mm（Ovation 单槽宽），重 ≈0.45 kg |
产品介绍
现场实测发现——Ovation DI 卡很少”突然全死”，更常见是某几个通道光耦被现场感性负载反电动势打坏（尤其是未加续流二极管的现场继电器接点进 DI），表现成该点常 0 或常 1 不跟随现场状态。某电厂化水 DI 卡 3 个通道固定显示”1″ 查是外管廊施工感应电压窜入——最后换整卡解决（通道不可单独更换）。这卡支持热插拔在线换，MTTR 很短但前提是备件版本与控制器软件兼容且端子板电缆完好。

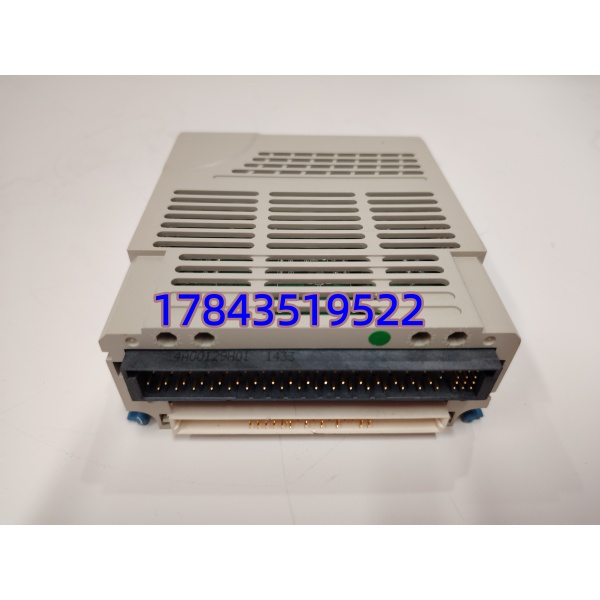

5X00419G02 经 37/50-pin 屏蔽缆接 Ovation DI 端子板（5X00875G01 DI版），每组 8/16 点共地，软件组态设滤波时间防开关注抖动。严格来说 G02 HW Rev. 须与 Ovation 控制器 OC（及 Drop 固件版本）在 Compatibility Matrix 中标明兼容——采购前抄现网卡丝印完整 “5X00419G02 REV xx” 及 Ovation 软件版本号（Help → About Ovation）。Emerson 对该系列 I/O 多仍可供但提示留意 Notice，交期 2～8 周。[请以 Emerson Ovation I/O Module Manual (Form 6252 / DIIM section)为准]
应用场景与库存策略
DI 卡故障 = 对应 32 点开关量（阀门位号/PSH/LSL/ESD 接点/辅机运行状态）丢失或冻结——若这些点是保护联锁输入（MFT 触发源、ESD 紧停反馈）影响显著。Ovation 支持同 Drop 混插多块 DI 卡，单卡故障通常只影响本卡点，冗余保护若设计合理可不跳车。
- 火电/化工/纸 — Ovation DCS DI 卡(5X00419G02)采集阀位/联锁/电机状态 → 关键 DI 点(MFT源/ESD反馈)失采危险 → 建议按 B 升 A 类 ABC 分类每 6～10 块同类在用 DI 备 1 块冷备（重要装置按 Drop 数每 3～4 Drop 备 1），贴标签注明匹配 G02 Rev.x 或要求供应商清空 EEPROM 待现场首配)
- 多台同期混用不同 G01/G02/G03 HW Rev. → 通常向上兼容但极早期 OC 固件可能需确认 → 采购时提供现网 Ovation Software Version（如 R4.x / R5.x）及旧卡完整丝印，要求供方核对 Compatibility Matrix，避免新版卡老控制器不识
- 配套端子板(5X00875G01 DI版)与电缆 → DI 卡与 TB 须成套验证（37-pin IDC 针定义固定但电缆长度/屏蔽接地影响噪声）→ 备件盘点时同步按 Drop 数确认 TB 版本及电缆完好，勿只备卡
- 新建 Ovation 项目 → 按 I/O List DI 点数/32 取整 +10% 冗余订 → 旧系统延寿阶段适量 Last-time-buy（1块/3～4 Drop）
- 二手拆机件采购 → 重点测每通道光耦通断+SOE 时间标（PG 连 Ovation Drop 强制置位看 Controller 态位变化及 SOE 记录）→ 要求供方提供插入测试 Drop 读 Point State + Forced ON/OFF 响应截图
真实案例：协助北方某 300MW 自备电厂做 Ovation 备件 ABC——#1～#4 炉+公用系统共 58 块 5X00419G02 DI 卡，原只按 1:15 备件比备 4 块。某次秋检做端子紧固后恢复，#3 炉 MFT 柜一块 DI 卡 4 个通道（送引风机 RUN/TRIP 反馈）固死显示”1″，查是拔插静电微损光耦阵列——幸有冷备，热插拔换完 2 分钟绿灯。原厂答复标准交期 4 周（恰逢涨价）。事后按我建议把 DI 卡升 B 升 A 临界面按每 3 Drop 备 1 块（共锁 5 块分两处放），每年大修做”热插拔轮换验证→确认所有点可 Force ON/OFF + SOE 记录正常”防 NOS 卡放置老化。
