描述
产品详情

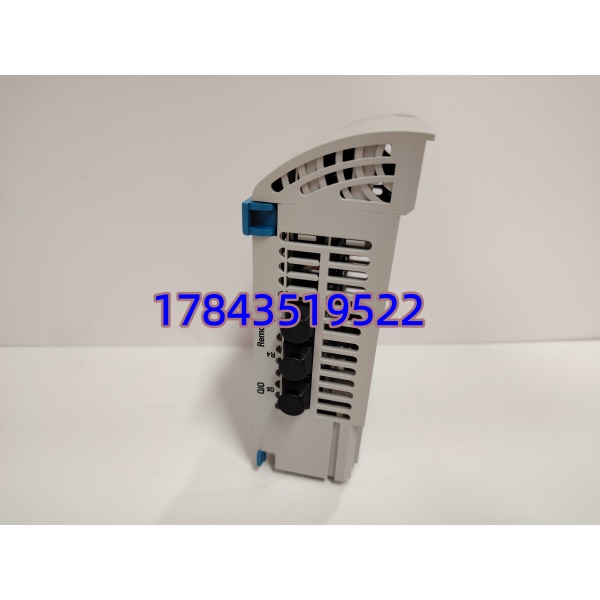

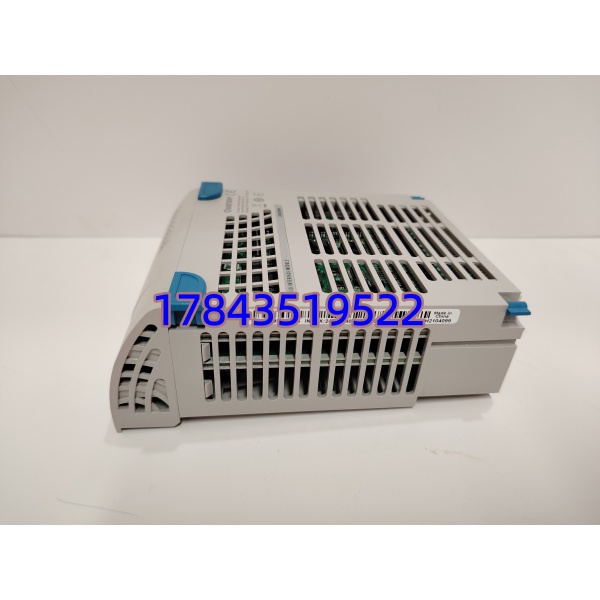

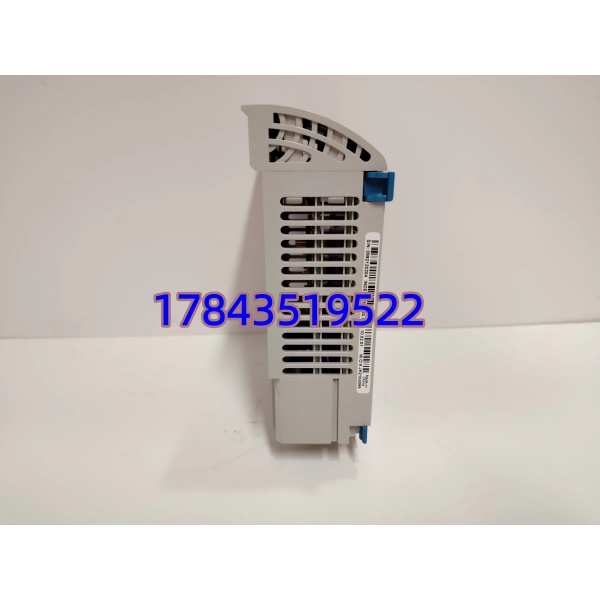

· 型号：5X00226G04（Emerson Ovation Legacy I/O Module，BOM 中常对应 1C311xx DIac 系列物理模块，G04=Revision/Option Code）
· 品牌：Emerson（Ovation DCS — Automation Solutions）
· 系列：Ovation Legacy Drop (OC4000 / OC6000 早期架构) — Digital Input Module (DIac)
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品 Catalog | 5X00226G04 — Emerson Ovation Legacy I/O Module（关联物理模块 1C311Dxxx 系列 DIac，G04=硬件/固mw Option） | Ovation BOM 行通常写 “5X00226G04” 引用此 PCBA/模块 |
| 适用 I/O Carrier | Ovation Legacy Drop — Q-Line I/O Base (如 1C31125E01 Base w/ Terminals) 或 Rack Mount I/O Carrier — 具体依 Drop BOM | 不用于 Ovation MDA 新 Ionet I/O (IOTA) |
| 输入类型 | 24 V DC 干接点(Dry) 或 湿接点(Wet，外部供电 24 V DC 经现场开关闭合) — 每组 8~16 点共地，分组隔离常见 4 组 | 输入电流 典型 5~7 mA @ 24 V |
| 点数 | 依物理模块 16 pt 或 32 pt（1C311Dxxx DIac 常见 32 pt / 双宽），5X00226G04 多指 32 pt 版 — 换前核对旧模块点数及端子底座型号 | — |
| 隔离 | 现场输入↔系统背板 光电隔离 ≥1500 V AC (1 min)，通道组分 8 pt/组 共地 | — |
| SOE 支持 | Yes — 1 ms 分辨率 Sequence of Events 时间戳（需 Drop Controller 使能 SOE 并记录至 Ovation Historian） | 现场重要保护信号建议全 SOE 配 DI |
| 状态指示 | 模块面 PWR LED（绿）、ACTIVE LED（绿）、ERR LED（红/黄）、各点 LED（部分版本） | Ovation Station Point Detail 可读 On/Off/Error |
| 背板通信 | Ovation Drop proprietary high-speed bus (Q-Bus / Drop Backplane)，与 Controller (OCxx) 周期性扫描交换数据 | Scan time 依 Drop 配置 50~250 ms typical |
| 供电方式 | +5 V DC 由 I/O Carrier 背板供给（逻辑），现场 24 V DC 由外部 PS 或现场仪表回路供给 | — |
| 端子底座 | 配对应 Ovation Legacy Terminal Base（如 1C31125E01 / 1C31192G01 等），拆卸时模块可拔出保留端子接线 — 换模块不拆线 | — |
| 涂层 | Conformal Coating（依 Option / G04 后缀通常 = Coated 版），符合 IEC 60721-3-3 Class 3C2 | 腐蚀环境确认 Coating 与原装一致 |
| 安装方式 | 插入 Ovation Legacy I/O Carrier 指定槽位，导向销+前板卡扣锁紧，支持在线更换（Redundant Drop 时先确认对侧 Healthy） | — |
| 工作环境 | 0℃ ~ +60℃ 运行（Ovation 柜建议 ≤45℃），5%~95% RH 无凝露 | — |
| 认证 | UL / cUL / CE，NRC RG 1.152 相关（核级版另立 Cat No） | — |
| MTBF | >200,000 h（Ovation system Datasheet 典型），现场失效多因现场感应过压打坏输入光耦或端子腐蚀 | — |
| 生命周期 | Ovation Legacy I/O 部分 PN 已入 Classic/LTB（Emerson LCM 公告视区域 2010s–2020s），全新受元器件影响 — 只接受完全相同 5X00226G04（含 G04 Option）匹配物理模块(1C311Dxxx DIac)替换 |
产品介绍
在 600MW 超临界 Ovation 柜 PM 里拆过几块老 DIac——最常见坏法是现场感性负载（带线圈的限位开关、继电器接点）无吸收回路，在断开瞬间感应尖峰沿导线打入输入光耦致单组 8 点失明，Ovation 点名”Module x Channel y Failed — Open Circuit Detected”。它本身 MTBF 不错，真正隐患是端子底座螺丝松（热胀冷缩）致某组 DI 时通时断被误判信号抖动。它是 Ovation 感知现场开关量状态的眼睛，SOE 点丢了事故分析没时间戳很头疼。
严格来说 5X00226G04 在 Ovation BOM 中对应特定 1C311Dxxx DIac 物理模块+Option——不同点数(16 vs 32)、不同 Coating、不同端子底座不混用。只接受完全相同 Catalog Number 5X00226G04 且匹配原物理模块型号(如 1C311D05A01 DIac 32pt 等)替换，换时保留原端子底座只拔模块。按 ABC 归 A 类（若 DI 含保护/SOE 信号）：关键 Drop 按 N+1 备 1 块测好冷备件（封存贴原 Drop # + Slot + CatNo），多同型 Drop 可 Pool Stock 但须确认端子底座版本兼容。Emerson 对 Legacy I/O 部分 PN 发过 LTB——建议向当地 Ovation 服务部核最新 PCN。
应用场景与库存策略
DIac 模块故障 → 对应该模块所有现场开关量点（断路器位置/阀门限/保护动作接点/SOE 点）丢失或变 0/1 固定 ——若含 MFT 关联信号（主燃料跳闸、汽机跳闸接点）可能触发虚假或拒动保护。Ovation Legacy I/O EOL 后全新交期波动大/受限。
- 火电 300/600/1000MW Ovation 控制柜 — Legacy Drop DIac 采 MFT 关联接点、SOE 事件、辅机运行状态 → 非它不可因 Ovation 专有 Carrier+SOE 时间戳协议绑定 → 建议关键 Drop（FSSS/MCS/DEH 关联）按 N+1 备 1 块冷备件（封存时贴原 CatNo 5X00226G04 + 匹配物理模块型号 1C311Dxxx + 适用端子 Base PN），每年大修 Ovation Point Detail 查 DI Module Health 无 Warning。
- 核电/生物质 Ovation Legacy 同类 Drop → 建议按装置数 N+1 单独备（不可盲目混 Pool 若 BOM Option/Base 微差），替换前核对旧模块完整 CatNo 及所配 Terminal Base PN（如 1C31125E01 vs G02 等）。
- EOL/LTB 应对 — 若收到 LTB 通知按剩余运行年限（再算 10~15 年 Ovation life）囤（通常每 6~8 在线 DIac 模块囤 1~2 块）。同步评估 Ovation Legacy→MDA I/O Retrofit（Emerson 提供 Retrofit Kit 换 I/O Carrier+IOTA+参数移植），新项目不推荐继续深度依赖 Legacy I/O。
- 维护建议：PM 复检 DI 端子扭矩（0.5~0.6 N·m）、目检模块 LED 无 Err、现场重要 DI 回路串 RC 吸收（感性负载接点）防光耦打坏。
真实案例：北方某 600MW 超临界 2021 年春检后 #2 炉 FSSS Ovation Drop DIac (5X00226G04 对应 1C311D05 DIac 32pt) 报”Module Slot 4 Channel 17-24 Failed — Open Circuit”，复位仍锁。拆模块目测无烧灼但输入光耦组对地阻值异常低——追溯为该组接一只老式限位开关（无 RC 吸收）拉弧致感应过压打坏。库房无同 CatNo（登记”Emerson DI 模块”为新 MDA 卡不兼容），Emerson 答复 Legacy I/O 部分区域交期 18 周+。最终向二手商购 NOS 5X00226G04 匹配 1C311D05A01（核验 SN/Coating、上 Demo Drop 识别 Pass、点灯测试通过）顶替恢复，事后全厂把所有 Legacy DIac/DOac/AIac 按 N+1 建冷备并规定 PM 时复检 DI 端子扭矩+现场 RC 吸收元件检查。教训直白：Ovation Legacy DI 模块无替代只有同 CatNo 替，EOL 前向渠道扫货，重要 DI 回路感性负载务必加吸收防光耦早夭。
