描述
产品详情

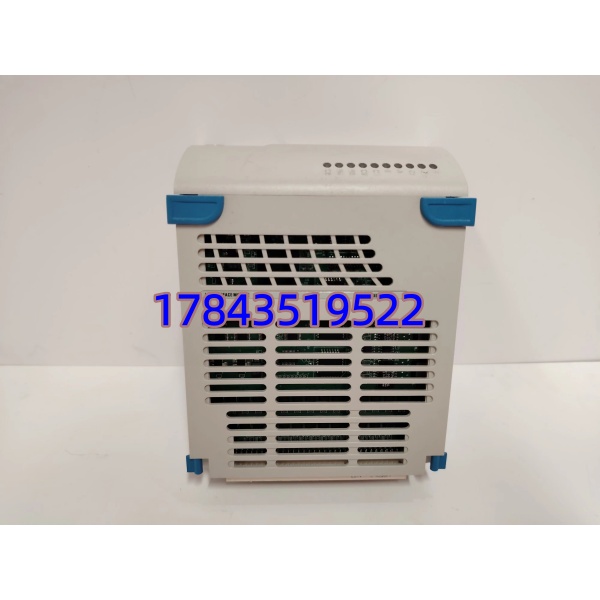

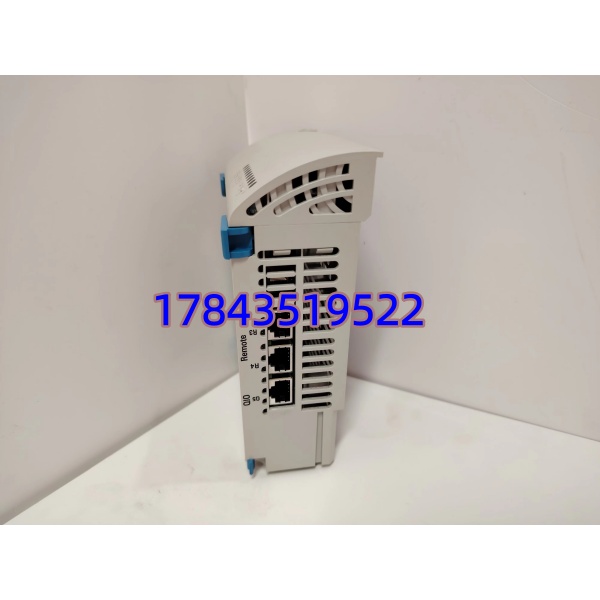

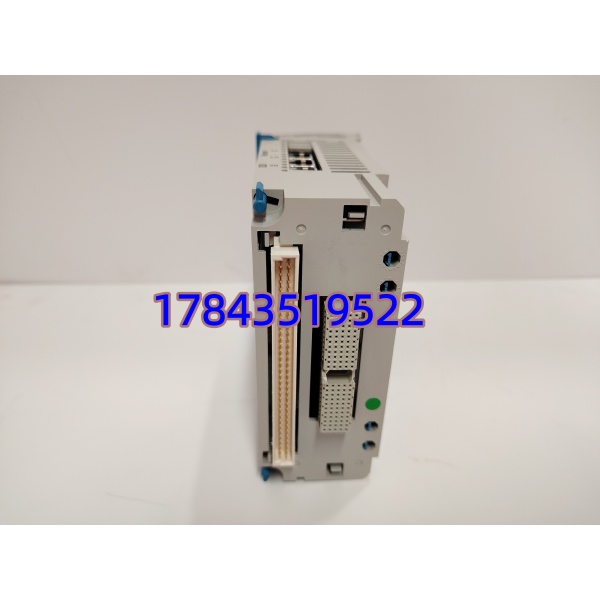

· 型号：5X00226G02（Ovation Local I/O Module — 16-Channel 24 VDC Digital Input）
· 品牌：Emerson（Ovation / ex-Westinghouse）
· 系列：Ovation DCS — Local I/O Drop Module (IONet Backplane Compatible)
规格参数
- 产品名称：Emerson Ovation 5X00226G02 Digital Input Module — 16 Point, 24 VDC, with On-Board Diagnostics & Status LEDs
- 适用系统：Emerson Ovation DCS Local I/O Rack（1C312xx 系列 Drop / Ovation Controller 经 IONet 连接），不用于旧 WDPF II Remote I/O 架（需 WDPF II 专用 DI 卡）
- 模块类型：16-Channel 24 VDC Digital Input — 典型 Sinking（现场开关闭合对 0V / 公共点 M 接 24VDC 源）依端子块接线惯例；部分文献记为 Sourcing 版须核对端子块公共端定义
- 输入规格：标称 24 VDC（允许 19.2～28.8 VDC），ON threshold 典型 ≥16 VDC，OFF ≤5 VDC，输入阻抗 ≈2.8 kΩ（典型），最大输入电流 7 mA@24V
- 输入类型：干/湿接点兼容，支持 Open Wire Detect（OWD — 部分固件需使能）检测断线，去抖动时间 0～255 ms 可组态（默认 1 ms 或 10 ms 依 Drop 版本）
- 隔离特性：现场输入与逻辑侧光电隔离 ≥1500 V AC（1 min），通道间通常不隔离（共 COM 分组 8 pt/grp 或 16 pt 单 COM 依端子块）
- 状态指示：前面板每通道 Input Active LED（黄/绿），模块 PWR（绿）、FAIL/DIAG（红 — 亮=故障/配置错/通信丢失）
- 通信/供电：由 Ovation Local I/O 背板提供 +5 VDC（逻辑）+ 24 VDC（现场侧参考），典型模块功耗 ≤3.5 W；经背板 IONet 与 Drop Controller 交换数据（不占用控制网络带宽）
- 诊断功能：上电自检、RAM/ROM 校验、输入通道开路检测（若 OWD 使能）、背板通信看门狗——故障经 FAIL LED 及 Ovation Diagnostic Viewer上报
- 安装方式：插 Ovation Local I/O Rack 任意 DI 设计槽位（槽位类型需在 Ovation Developer Studio 定义），导向销定位，面板锁紧柄
- 可热插拔：支持在线插拔更换（Drop 保持运行，对应槽位短暂显示 ? 后恢复——确认工艺安全尤其若该 DI 参与跳闸联锁先做旁路/确认冗余覆盖）
- 配套端子块：配 Ovation 系列 DI 端子块（常见 1C31122G01 或等同 16-pt screw terminal block with COM bus —— 依 I/O Rack 类型 ‘A’/’B’/Universal 选配，端子块单独订购/利旧）
- 环境规格：工作 0～+60℃（柜内），存储 -40～+85℃，湿度 5～95% RH 无凝浊，符合 IEEE 对于电厂 DCS I/O 的 EMC/环境要求，Class I Div 2 Grps A-D T4（部分版本）
- 硬件步进/兼容：5X00226G02 中 G02 为 Rev 标识——Ovation 同功能 DI 有多个 5X00xxx 号，G02 与 G01/G03 通常固件兼容但建议与现网同 Rev 避免罕见 CRC 校验告警，以 Ovation I/O Compatibility Matrix为准
产品介绍
在 600MW 机组化水程控 Ovation 柜碰过一回：输煤#3 皮带”运行反馈消失”但就地确在转——查 5X00226G02 通道 LED 亮但 Ovation 点值 0，顺藤摸是端子块对应 COM 汇流排螺丝松（热循环致应力松释）致该组 8 点 DI 共 COM 失电，卡本身 OK。这卡现场故障率极低，多是外部接线/公共端问题先查——它价值在每通道 LED 能快速区隔”现场没来信号”还是”卡没认到”，比无 LED 老卡省一半排查时间。Ovation 平台仍 Active 但早期 5X00 步进部分区域 Limited，全新原厂交期 6～14 周波动。
按 ABC 分类属 B+ 类（单块故障影响所挂载 16 点 DI——若关键跳闸/允许信号集中配可能间接跳联锁，一般程控 DI 只影响监视），建议按”在役同型 DI 槽位数×8%～12% 备（最低每控制室 2 件），端子块按装机量×5% 另备”。
应用场景与库存策略
5X00226G02 故障征兆：Ovation Diagnostic Viewer 报”Module Communication Lost”（先查背板 5V 供电及槽位定义是否正确）、某组 8 点全不刷新（查 COM 端子电压——先外部后卡）、FAIL LED 常亮红（模块自检错或 EEPROM 坏——少数情况需更换）。
- 火电/核电 Ovation 辅控（化水/输煤/除灰 DI 密集） — 大量 24VDC 泵阀运行反馈 → 基数大 → 建议按同型 DI 槽位数 N 备 N×10%（最低每控制室 2 件），配套端子块 1C31122G01 按 N×5% 另备
- 石油/化工 Ovation 装置联锁 DI（ESD 允许/PSD 状态反馈） — 关键信号常分散配多卡防单点 → 建议备 1～2 件冷备，到货核 Rev 兼容后密封保存，每 2 年模拟上电检背板识别
- 多机架分散配置 — 各装置区均有 Ovation Local I/O → 按最大单区域 DI 槽数+1 备；全厂同 Ovation 版本可跨区互备
- 改造评估 — 若整体 Ovation 拟迁 Ovation MKIV+ 或 PKS → 老 5X00 步进断供是 I/O 现代化信号；现阶段按上述策略 LTB 若公告停产
真实案例：南方某 300MW 电厂输煤程控 Ovation 柜（5 槽 Local I/O），运行第 9 年早班 #2 皮带”运行反馈消失”但就地运行正常——查 5X00226G02 Ch9-16 组 COM 端电压 0V（正常应 24VDC），紧回端子块（1C31122G01）COM 汇流排螺钉后恢复。该厂原按 C 类管 DI 卡零库存只备了 AI 卡，等调货二手 5X00226G02 G01 版插上报 Minor Rev Diff（现网其余 DI 是 G02）——功能正常但提示留意。反思：①Ovation DI 卡故障率低但端子块 COM 松是高频隐患，年度打开柜门抽检 20% DI 端子扭矩（推荐 0.5～0.6 N·m）；②5X00226G02 备件尽量与现网同 Rev（G02）避免 Diagnostic 告警干扰；③DI 基数大时按 B+ 类备件管，端子块单独备。
