描述
产品详情

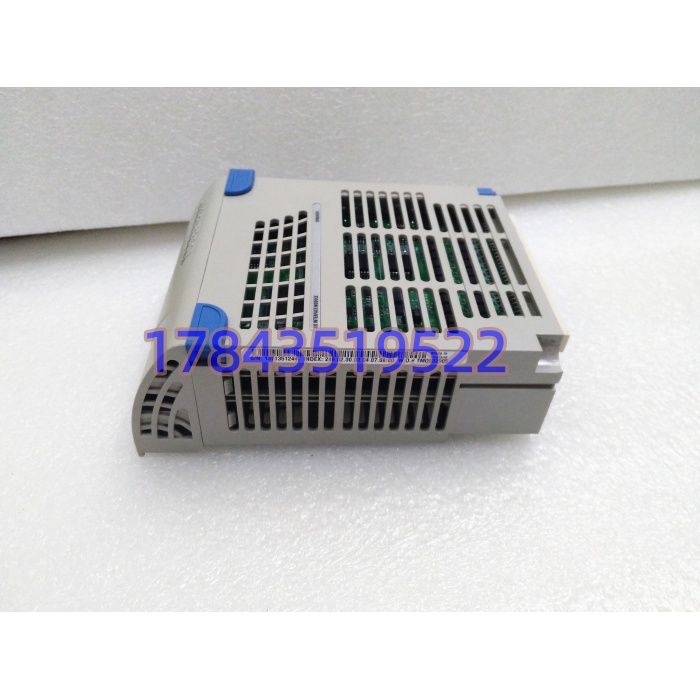

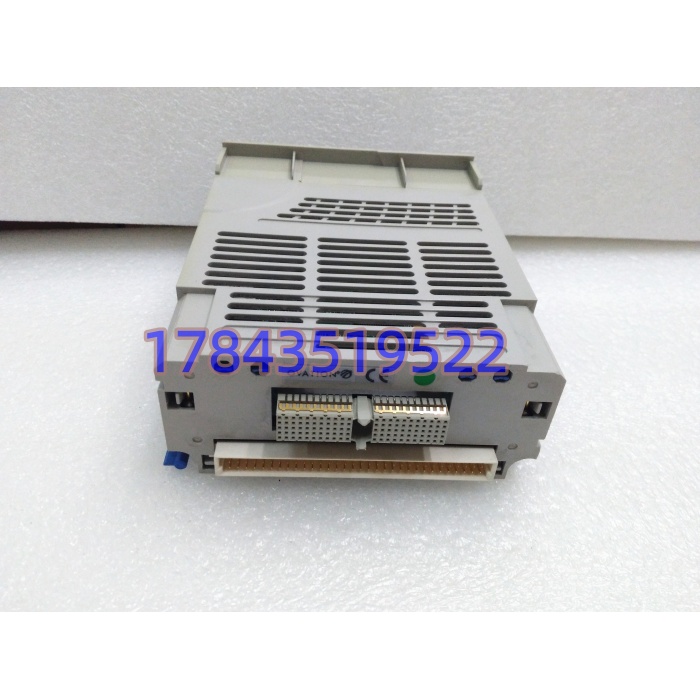

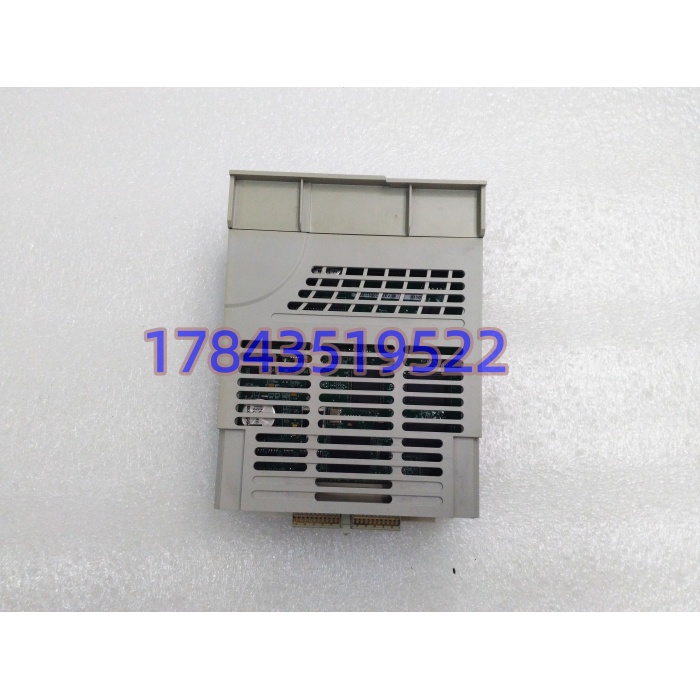

· 型号：5X00226G02
· 品牌：Emerson（原 Westinghouse Ovation）
· 系列：Ovation IOIC / OCR400 I/O Interface
技术参数
- 模块定位：Ovation I/O子系统里的接口单元（Interface Unit），插OCR400控制器机架指定槽或独立I/O通信机架；上联控制器私有总线，下联现场I/O段（经MAU/远程底座）
- 通信接口：双10/100Base-T以太网（冗余骨干，CAT5e屏蔽线，单点接地），部分资料标背板以太网+RS-485辅助（以原厂手册为准）
- 适配对象：OCR400 / OCR1100主控制器机架；聚合1C31179G01 MAU等远程I/O主站数据
- 供电：机柜VM310 24V DC辅助电源供给，典型总耗约0.95A/块（双冗余满配约1.9A，），无现场24V输出端子
- 直接前代：5X00226G01（向后Drop-in兼容，G02增强浪涌诊断位，控制器固件须≥v4.0才认新增诊断，老固件会刷Unknown Fault）
- 隔离与保护：通道-背板光电隔离；G02增加增强型Surge Diagnostic Bits（老控制器FW不映射会误报网络故障锁联锁）
- 状态指示：PWR / ACT / ETH1 / ETH2 / FLT LED
- 热插拔：支持，但须Station置Prepare Replace释放背板驱动，否则邻槽通信卡可能Comm Timeout
- 环境：0-60°C运行（无源部件宽温版可达-25~70℃视具体批次），5-95%RH非冷凝，IP20
- 物理：约127×62×162mm，0.34kg级，前部蓝色锁扣双扣
- 状态：原厂EOL倾向，流通New Surplus/测试拆机，备件库按通信机架N+1留同Rev
产品介绍
技术定位直入：5X00226G02在Ovation架构里容易被误买成“AO卡”或“DI卡”，其实是控制器到I/O段的以太网桥——OCR400算完的逻辑经它双网口发给现场MAU，MAU再往下喂1C31xxx电子卡（那些才真正吃4-20mA）。现场实测发现，最典型的采购踩坑是BOM里把5X00226G02和1C31169G02（16AO EMOD）并列写“AO模块两套”，结果到货一个是有源通信底座一个是无源AO端子底座，根本不是同层东西。严格来说5X前缀在Ovation里九成是Interface Unit/Base，配1C31xxx才构成完整I/O点；单买5X00226G02不带任何模拟通道，别被SEO页“2AI+2AO+128DI+Xeon+IP67”那种鬼话带偏（那是备件商AI洗稿，直接弃用）。
次段说自家用的实话：换这卡最阴的是固件版本门。某电厂#1机OCR400控制器还跑v3.8，库存发G02替老G01，上电后网络诊断位映射不上，Ovation Station刷“IOIC Unrecognized Diagnostic Bit”，汽机侧遥控I/O偶发黄闪，运行以为通讯要断。查了一轮才发现是G02新增的surge diag bit老固件不认，不是硬件坏。解决办法要么控制器升v4.0以上要么换回G01。所以备件台账里G01/G02不能合并记，换之前先读OCR400的Controller Firmware Release。商业层面原厂按季度订货，自家机架按“每通信槽N+1”留同Rev最稳，拆机件必须带双网口Ping通测试和背板24V空载老化记录。换卡前不断24V机柜电但必须Station置Maintenance，别学夜班兄弟带电抽卡打黑金手指连累邻槽MAU报Timeout。
替换与升级建议
- ✅ 直接替换：5X00226G02 ↔ 5X00226G02 同Rev，槽位物理电气一致，控制器FW≥v4.0时自动加载原网络组态（含双网冗余角色、MAU映射），工作量仅插拔+网线复插，无隐性成本。
- ✅ 向前兼容：5X00226G01 → G02，硬件引脚兼容，G02增强诊断；前提控制器固件≥v4.0，否则老FW报未知诊断位误触联锁，需在Ovation Workbench确认FW Release再换；反向G02→G01无脑可替（诊断回退但不报错）。
- ⚠️ 软件兼容（需改配置）：控制器FW v3.x + G02组合，必须升控制器固件或改系统诊断屏蔽表（把G02新增bit掩掉），改动约1人日+控制器停机窗口，成本在回归测试。
- ❌ 硬件不兼容：1C31169G02（16AO EMOD，插5X00226G02底座上但不是同物）、5X00419G02（高密度I/O不是IOIC）、非机架（如Compact I/O Drop小底座不认IOIC双网架构）、普通工业交换机（替不了背板私有总线聚合）。
若无同型库存，短期借同机架邻通信槽N+1备件挪位，长期走Emerson Lead Time，严禁拿管理型交换机+MAU拼替IOIC（控制器私有诊断链会断）。
