描述
产品详情

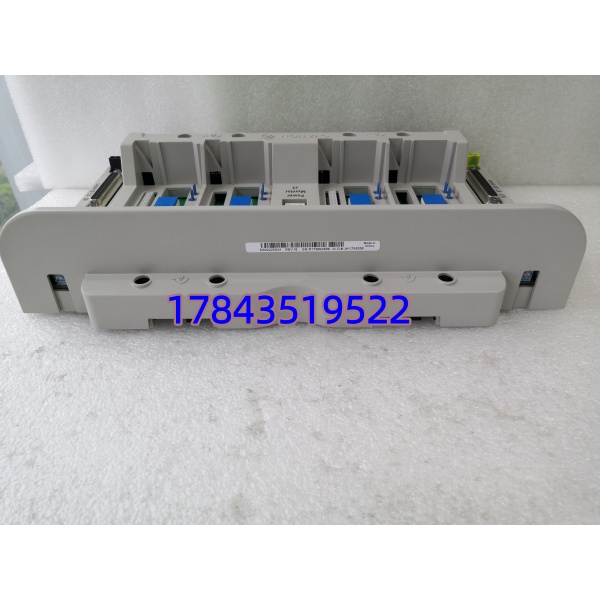

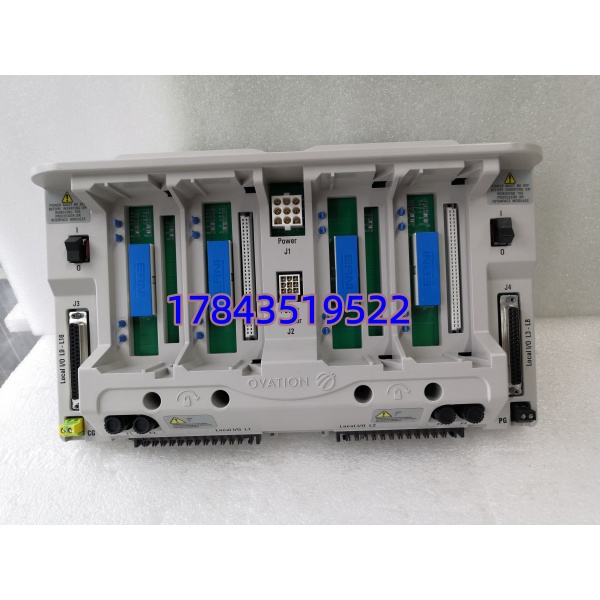

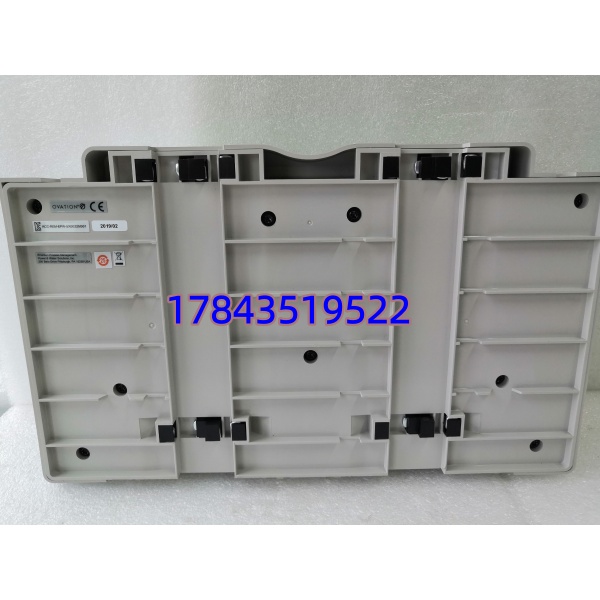

· 型号：5X00225G01
· 品牌：Emerson / Westinghouse（Ovation 系列）
· 系列：Ovation DCS Controller Base Assembly（Process Control Base）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 5X00225G01 |
| 制造商 | Emerson（原 Westinghouse Ovation） |
| 产品类型 | Ovation Controller / Process Control Base Assembly（被动背板底座） |
| 兼容控制器 | Ovation OCR400、OCR1100 系列 CPU 模块 |
| 背板供电电压 | 24 VDC ±10%（标称，由控制机架或外部直流电源引入） |
| 最大功耗分配 | 约 40 W（供给安装于底座上的模块组） |
| I/O 模块容量 | 支持 2 组完整电子+特征模块对，或 4 槽 I/O 配置（依机架版本） |
| 背板总线 | Ovation 专用高速并行/串行混合总线，多点星型拓扑 |
| 接地电阻要求 | 低阻抗接地设计（底座与机柜等电位连接 <0.1Ω 推荐） |
| 工作温度 | -20℃ ～ +70℃（依赖机柜环境，部分资料标 0～+60℃） |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5% ～ 95% RH（非冷凝） |
| 安装方式 | Ovation 标准控制机箱导轨固定 / 19″ 机架安装适配 |
| 材质 | 铝合金框架 + 多层 FR4 背板 PCB + 镀金高密度针座 |
| EMC 认证 | IEC 61000-4-2/4-3，CE，UL 认证 |
| 尺寸（约） | 343×76×229 mm（4槽版）或 130×140×105 mm（双模块版），依具体批次 |
| 重量 | 约 1.16～2.5 kg（依版本及是否含屏蔽罩） |
| 质保/测试 | 原厂全新或 New Surplus，通常带 12 个月质保；正规渠道应做 500V 绝缘电阻及背板连续性测试 |
产品介绍
某个 600MW 机组曾因 Ovation 主控底座背板簧片氧化导致控制器周期性”丢失 I/O 扫描”，查了三天逻辑没问题，最后拆底座发现针座镀层磨秃——这种被动件不像卡件会主动报警，坏起来极隐蔽。5X00225G01 本质上是一块带精密阻抗匹配的多层 PCB 背板加金属导轨，不承担运算，但负责把 24VDC 分配到各模件并把控制器指令零衰减送达 I/O 总线，是整个控制站物理层的地基。
严格来说它只在 Ovation OCR 系列机架上原生匹配，不能跨代用于非 Ovation 平台。从 TCO 角度讲单价几千块（全新 surplus 约 800～2000 区间，国内二手测试件 ¥3k～¥8k），但它是 A 类停机影响件——底座报废等于整对控制器离线，而原厂新造已基本转 Legacy/Discontinued，市面流通以 NOS（New Old Stock）和测过拆机件为主。建议借大修窗口确认现有底座批次，提前锁定 1 件冷备，比停机后全球找件划算太多。
应用场景与库存策略
Ovation 控制器底座若背板接触不良或电源分配层劣化，现象往往是控制器偶发脱网、I/O 周期性掉站，极难从 SOE 直接判明是底座问题——这东西坏了是”软故障”，最耽误抢修时间。
- 火电/核电单元机组 DCS 主控站：安装 OCR1100 做单元机组主控 — 非它不可因背板针定义专属 — 建议每对冗余控制器备 1 件冷备（Buffer Stock，Min=1,Max=2），纳入五年盘点。
- 石化/炼油装置 Ovation 过程控制站：驱动装置级控制 — 可要求签约维保商做 VMI（供应商代管），或至少在本地区兄弟装置间共享 1 件应急。
- 水处理/市政大型泵站：用量少但交期长 — 建议随大修一次性购入 1 件 NOS 封存，不赌现货。
- ABC 分类建议：归为 B 类金额但 A 类可用性影响 → 安全库存 SS=1，再订货点 ROP 触发于库存=0，Last-Time-Buy 评估在系统仍运行且底座已投运 >10 年时启动。
真实案例：华北某 2×300MW 热电 2019 年迎峰度夏期间 #1 机 Ovation 主控 A 网偶发”控制器离线→自动切 B 网→复归”，一周出现三四次。热控班查交换机、光纤、电源均正常，最后怀疑底座背板接触电阻偏大（多年插拔微磨损+现场微震），趁小修把 5X00225G01 底座连同控制器整体换新后彻底消失。事后该厂把”控制器底座”从忽略清单补入关键冷备，并规定每两轮大修拆检底座簧片状态。——软故障最坑人，提前有件在手比什么都强。
常见问题解答 (FAQ)
Q1：这型号是原厂已停产(Obsolete)吗？现在交期怎样？
Emerson 对 Ovation 早期硬件多已转入 Legacy/Phased-out 状态，全新原厂盒装基本绝迹，市面主要是 New Surplus（NOS）或测试拆机件。国内有现货渠道通常 3～7 天发货，海外询价交期 10～16 周且常被告知 EOL——若贵厂还在役 Ovation 系统建议现在就做 Last-Time-Buy 评估，别等断供。[请以原厂最新产品生命周期公告为准]
Q2：5X00225G01 能直接替换 5X00226G01 或别的底座吗？
不能混用。5X00225G01 是控制器/过程控制底座，5X00226Gxx 通常是 I/O 模块底座或不同类型基座，槽位定义、背板针脚排列不同，物理无法互插。替换时必须与原机架标注 Base P/N 严格一致。
Q3：买 surplus/NOS 件怎么把关质量？
要求卖家提供：① 原厂标签及序列号照片 ② 背板针座无氧化/无弯曲显微照片 ③ 500V 兆欧表测试记录（背板对地绝缘 >10MΩ）及模块插入导通测试报告。到货入库前做目视检查+上机架空载通电验 24V 分配正常，不达标退。
Q4：它与 I/O 终端 base（如 5A26458G05 那种继电器底座）是一回事吗？
完全两码事。5X00225G01 是控制器/过程控制站的主底座（Controller Base），5A26458G05 是 I/O 继电器输出端子底座——前者装 CPU/过程控制器，后者装 DI/DO/AI/AO 电子模件，位置和功能都不互换。
