描述
产品详情

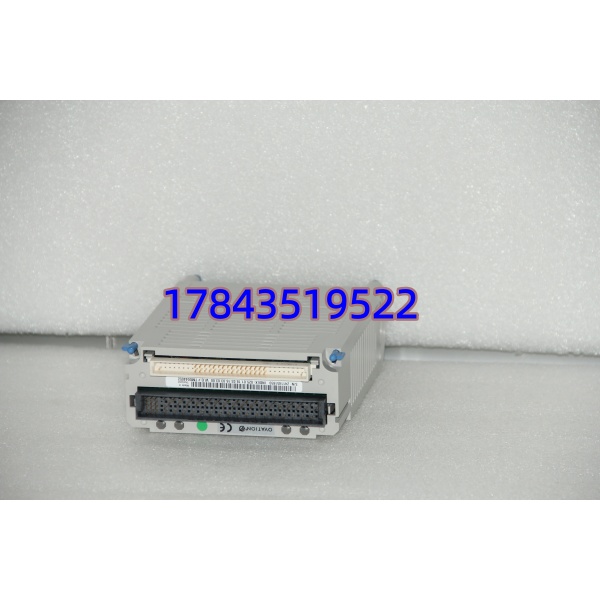

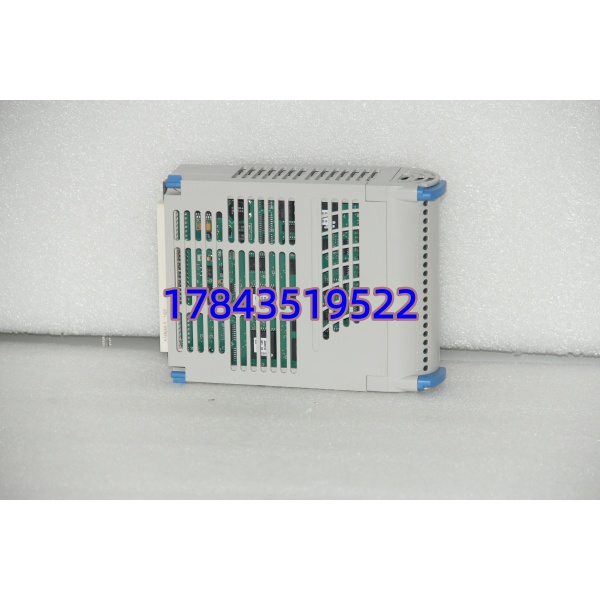

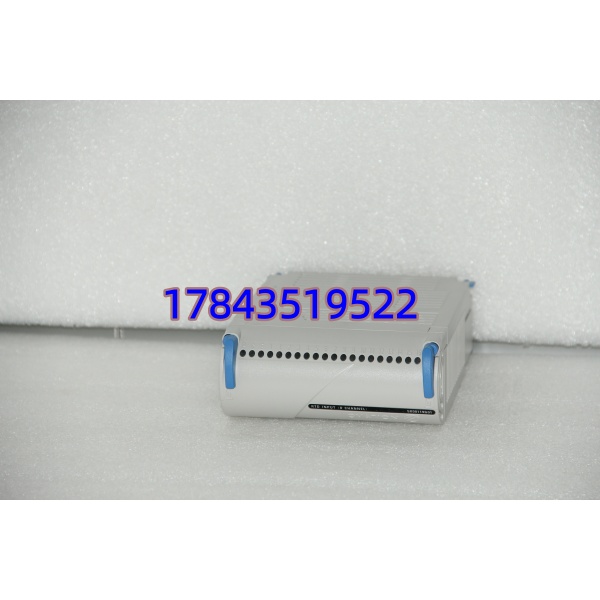

· 型号：5X00119G01
· 品牌：Emerson（原 Westinghouse Ovation）
· 系列：Ovation DCS — Digital Output Base Module（DO Base，配 1C31132G01 或同类 DO Personality）
规格参数
- 订货号：5X00119G01
- 产品描述：Ovation Digital Output Base Module with Terminal Block（for 32-ch DO Personality Module）
- 适配 Personality：Emerson Ovation 32-ch Digital Output Personality Modules，典型 1C31132G01（125VDC DO）、对应 24VDC/48VDC DO Personality（依电压版）
- I/O 槽位类型：Ovation 标准 Digital Output 机笼槽位（与 DI/AI/AO Base 物理编码不同，防错插）
- 现场电源端子：引入 DO 负载工作电压（125VDC 典型，依 Personality 卡电压版；48VDC/24VDC 版需对应 Personality）
- 现场输出端子：弹簧 cage clamp 或 screw terminal（依批次，常见 spring 型），每 16 点或 8 点分组公共端
- 背板逻辑供电：由 Ovation 机架提供 +5V/+24V 逻辑电源，经 Base 转供上方 Personality 卡
- 背板通信：Ovation 专有串行 I/O 总线，Base 内含地址译码
- 隔离（Base 侧）：现场⇔逻辑背板 光电隔离（隔离器件在 Personality 卡内，Base 提供物理路径）
- 热插拔：支持——Personality 卡可在线拔插；Base 本身固定安装于机笼，不停机换上方卡
- 指示灯：部分版本 Base 带 Power/Comm LED，主要状态由 Personality 卡 LED 显示
- 工作温度：0～+60℃
- 存储温度：-40～+85℃
- 湿度：5～95% RH 无凝露
- 尺寸（约）：标准 Ovation Base Module ~152×114 mm（依机笼代次）
- 认证：UL / CE / FM（依批次）
- 配套典型 Personality：1C31132G01（125VDC 32ch DO）、1C31194G01（24VDC 32ch DO，需确认 Base 兼容—通常同 Base 通用，电压由 Personality 定）
产品介绍
5X00119G01 是 Ovation DCS 的数字量输出 Base（底座），不是完整 I/O 模块——它本身不带输出驱动，只管现场接线端子和背板通信，上方必须插对应的 DO Personality Module（如 1C31132G01 125VDC 版）才构成可用 DO 单元。电厂 MRO 场景分两种：Base 端子氧化/内部背板芯片坏才换 Base（需重新接线），更常见是只换上方 Personality 卡（底座和线保留不动）。
有一点要注意：Base 本身不分电压版本，现场电压适应性由上方插的 Personality 卡决定（125VDC / 48VDC / 24VDC DO 卡都插同种 Base，但必须匹配你现场负载电压选对 Personality）。买前确认原机拆下 Base 标签号是否为 5X00119G01，以及上方 Personality 卡型号——若只坏卡不坏 Base，买 1C31132G01 就够了不用换 Base。
应用场景与行业案例
我在现场遇过最冤的：新维护工以为”DO 模块坏了”整块换，订了 Base+Personality 套件，到现场发现原 Base 接线完好只是 Personality 卡通道坏——白拆几十根线重接一遍，还多花 Base 的钱。Ovation 设计哲学就是 Base 不动只换卡，养成习惯先查卡再动底座。
典型适用场景：
- 燃煤/燃气电厂 Ovation DCS——DO Base 配 1C31132G01 构成 125VDC DO 单元，驱动汽轮机 EH 油站电磁阀、磨煤机启停、事故音响
- 老线 MRO 底座更换——Base 背板通信芯片老化致控制器报”Module Missing/Comm Loss”，换新 Base（需重接现场线），Personality 卡转移过去
- 新建/扩容 I/O 机笼——新增 DO 槽位时装新 Base+新 Personality，与原有机笼混用
- 校验备件——库存一套 Base+对应 DO Personality 作快速替换包
真实案例：
北方某 350MW 机组 #1 炉二次风门 Ovation DO 槽位报”I/O Module Not Found”，LED 全灭。查机笼供电 OK，把邻槽好 DO Personality 插故障槽 Base——依旧不认，确认 Base 背板总线接收芯片失效（非卡问题）。原 Base 上 32 根 125VDC 负载线拍照标记，松开端子排螺丝逐一退出（建议先断现场电源！），拆下旧 Base、装新 5X00119G01、按照片复原接线、插回原 1C31132G01 Personality——上电控制器自动识别，风门指令恢复。老师傅提醒：Base 很少坏但坏起来必须动线，备件库按 5% 比例备 Base 不亏。
常见问题解答 (FAQ)
Q1：5X00119G01 能单独工作吗？上方必须插什么？
不能单独工作。必须插对应 Ovation Digital Output Personality Module，典型 1C31132G01（125VDC 32ch DO）或 24VDC DO Personality（如 1C31194G01 需核对兼容列表）。Base 只提供端子与背板通路，驱动逻辑在 Personality 卡。
Q2：Base 本身支持热插拔吗？换 Base 需要停机吗？
Base 物理固定于机笼，不建议在线拔 Base——拔 Base 需断开现场负载电源并松端子，实质需停该槽位 I/O 功能（可不影响其他槽）。Personality 卡支持热插拔，Base 故障才换 Base 并重新接线，属计划停机作业。
Q3：我现场是 24VDC DO 负载，能用同一 Base 吗？配哪个 Personality？
通常 5X00119G01 Base 通用于 Ovation 32ch DO Personality 各电压版（125VDC / 48VDC / 24VDC），上方插对应电压 Personality 即可——24VDC DO 常见配 1C31194G01（或同系 24VDC DO PMOD，以原厂选型表为准）。关键是确认原系统 DO Base 型号一致再混插。
Q4：换新 Base 需要重下装组态或改参数吗？
不需要。I/O 组态在控制器按槽位地址识别，Base 无用户数据。新 Base+原 Personality 插回同槽位，Ovation 自动识别（偶尔 Ack “I/O Module Replaced”）。若换不同槽位需确认控制器 I/O 地址映射一致。
Q5：买二手/拆机 Base 怎么验？
一看标签 Emerson logo UV 反光、序列号清晰；二看端子无烧灼碳化（125VDC 拉弧痕迹）、弹簧/螺丝机构弹力正常（插入测试线不松脱）；三装机笼插已知好 DO Personality，上电看控制器识别槽位正常、强制输出点验证几路负载动作——Base 本身无 LED，靠 Personality 卡状态判断。
