描述
产品详情

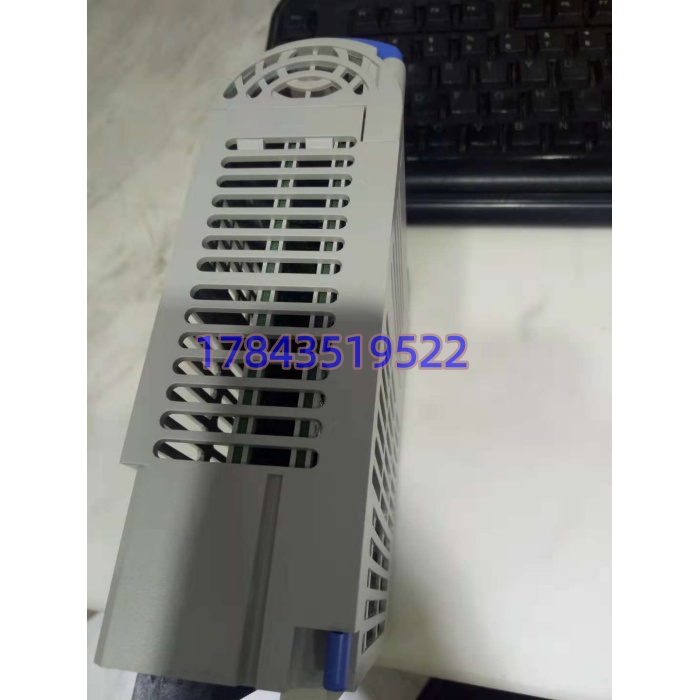

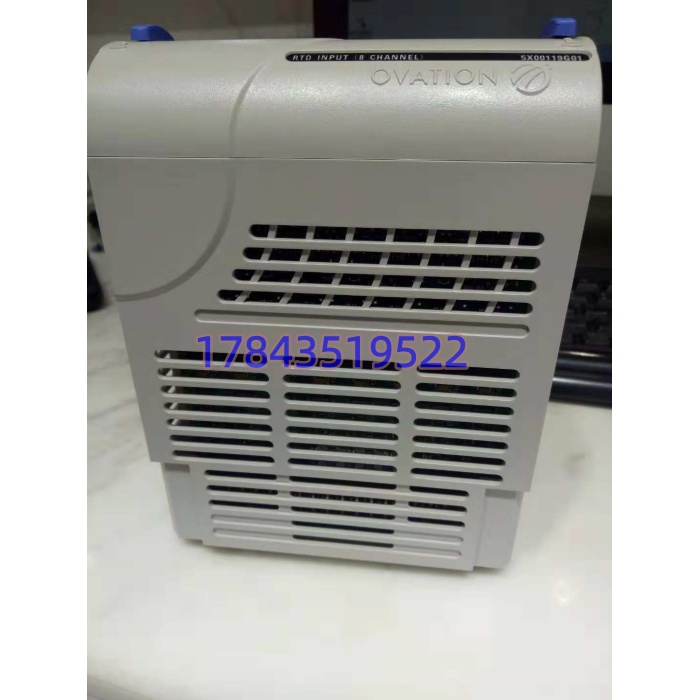

· 型号：5X00119G01
· 品牌：Emerson (艾默生过程控制 / 原 Westinghouse)
· 系列：Ovation DCS I/O（Eight Channel RTD Module）
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | 5X00119G01（EMOD），必须配 5X00121G01（PMOD）成组使用 |
| 模块定位 | 8通道RTD输入电子模块，含恒流源(LIA)与滤波/ADC(FTD)板 |
| 通道数量 | 8路独立RTD输入（通道间200V AC/DC隔离，通道-背板1000V AC/DC） |
| 支持传感器 | Pt100/Pt200/Pt500/Pt1000（IEC 60751）、Ni120、Cu10/Cu50/Cu100 |
| 接线方式 | 2线（不补偿）/3线（自动引线补偿）/4线（Kelvin）由PMOD端子与组态决定 |
| 测量范围 | -200°C 至 +850°C（依RTD类型，Pt100标准段） |
| 分辨率 | 16位A/D转换（0.01℃总线分辨率，12位核心ADC+过采样） |
| 精度 | ±0.1℃典型（25℃基准），或±0.1% FS；共模抑制>120dB |
| 采样速率 | 50Hz下约16.7样/通道·秒，60Hz下20样/通道·秒（可组态） |
| 供电与功耗 | 24VDC背板取电（±10%），典型3.6W，最大4.2W |
| 自校准 | 支持控制器按需触发自校准（零点漂移约0.05%/年，需大修期排程） |
| 热插拔 | 支持RIUP（先Disable I/O Branch再拔EMOD+PMOD整体，顺序错易抖值） |
| 物理规格 | 约 132×61×23 mm，重约0.2kg，前面板PWR/COM/FAULT LED |
| 工作条件 | 0°C 至 +60°C（校准区间），存储-40~+85°C，5-95%RH非冷凝 |
| 涂层与合规 | 部分批次带conformal coating；CE（非CE Mark系统用）、UL参考Ovation R3-1150 |
| 生命周期 | Ovation经典RTD件，新项目导向MD I/O，原厂部分批次转Legacy Support |
产品介绍
从场景痛点切入，汽机轴承温度、反应釜壁温这种测点最怕两件事：一是变频柜一开AI读数跟着正弦漂，二是三百米外Pt100用两线制拉回来线阻吃了3℃。5X00119G01+5X00121G01的组合就是Ovation给“高精度温度”留的专用通道：EMOD内部恒流源激劝每个RTD，前端做低通滤波和抗120dB共模，3线制时在PMOD端把Sense线落好自动扣掉线阻，数字量走背板给控制器，全程不进4-20mA变送器环节，误差链比“RTD→变送器→AI卡”短一截。现场实测发现，在电厂给水泵轴承温度链路上，用老13位RTD卡（1C31125G系）同期比对，5X00119G01在60℃柜温下长期漂移能压在±0.15℃内，而老卡会跑到±0.4℃且需每年停机标定。严格来说，它只在Ovation Release 3.x及以上控制器下全功能开放，且必须配5X00121G01这个特定PMOD——手册R3-1150写死“5X00119G01 compatible only with 5X00121G01”，拿其他AI的PMOD（如1C31227G01）硬插上去Developer Studio会报Personality Mismatch，别以为同是8通道AI就能混用。
商业端采购这货的坑和前两轮说的AO/AI PMOD是同一个镜像：下单写“Ovation RTD卡”，供应商可能发EMOD（5X00119G01）也可能发PMOD（5X00121G01），两者前后堆叠不是替代。某个化工厂大修碰到过，库存只有5X00121G01，急单买回5X00119G01，结果没PMOD还是接不了线。买的时候必须让销售拍“带芯片的方块板”确认是EMOD，且核对PMOD侧是否随货——很多渠道把G01/G01成对卖但开票只写EMOD。另外市场上有把5X00119G01标成“通用AI/AO混合卡”的假参数页（见部分中文商铺），纯属引流误导，这卡硬件锁死只吃RTD电阻，插4-20mA进去恒流源会饱和报Overrange。
替换与升级建议
- ✅ 直接替换：同型号 5X00119G01（须配同系 5X00121G01 PMOD）。物理尺寸、背板金手指、与PMOD的配合公差完全一致，断电后整体更换（先拔EMOD带出PMOD或按序操作），Ovation I/O Builder里若原配置已是8ch RTD则无需改组态，成本即单件EMOD采购价（PMOD另计）。注意业主BOM若锁“5X00119G01+5X00121G01”成对号，别拆开买不同渠道货导致连接器批次公差卡不紧。
- ⚠️ 软件兼容（需改配置）：老13位RTD电子模块 1C31125Gxx + 1C31116Gxx PMOD。物理能插同型号Ovation机架，但ADC位数和状态字位偏移不同，换完后要在Developer Studio里把Module Description从“8ch RTD 13bit”改成“8ch RTD 16bit”并重下装，历史趋势归档精度会跳变需同步改Display缩放，改动约1人天，适合老装置延寿不想动PMOD端子接线时考虑；反向从13位升5X00119G01则必须EMOD+PMOD成对换。
- ❌ 硬件不兼容：5X00070G01（mV/热电偶AI EMOD）、1C31227G01（4-20mA AI PMOD）、通用温度变送器、或MD I/O的RTD模块。5X00119G01内部是RTD恒流源+电阻测量前端，不是电压ADC也不是电流ADC，硬把Pt100插到mV卡的PMOD上会因激励方式不对读成非线性；MD I/O机械键位不同插不进老Ovation机架。严禁拿“都是8通道AI”当理由互代，目前无第三方Pin兼容克隆，缺口靠Emerson授权库存商填。
