描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 制造商 | Westinghouse Ovation / Emerson Process Management |
| 完整型号 | 5X00109G02 |
| 产品类型 | Ovation Controller Processor Module（控制站 CPU） |
| 兼容底座 | Ovation Controller Base Assembly，如 5X00058G01 / 5X00059G01（须核对现有机柜底座标签） |
| 处理器 | 32-bit RISC 嵌入式处理器（依出厂批次，性能满足 Ovation 控制周期 ≤100 ms） |
| 内存 | 板载 DRAM（程序执行）+ NVRAM（Checkpoint 掉电保持，通常 4–16 MB 依版本） |
| 非易失存储 | Flash EEPROM 存启动固件及 Checkpoint 文件 |
| 控制网络 | 双 10/100 Base-TX 以太网端口（A网/B网冗余），支持 Ovation 控制协议 |
| 工程师站接口 | 前面板 RS-232 串口（用于本地维护/初始下装） |
| 前面板指示 | RUN / PROG / ERROR / NET A / NET B / STATUS LED |
| 扫描周期 | 可组态，典型 100 ms / 250 ms / 500 ms / 1 s（依控制策略复杂度） |
| 冗余支持 | 支持 1:1 控制器热备（Primary/Backup 双 CPU 同底座或相邻槽——依机柜配置） |
| 供电方式 | 由 Ovation Controller Base 通过背板供给（通常 24 V DC 经电源模块转换） |
| 工作温度 | 0℃ ～ +60℃（机柜内） |
| 存储温度 | -40℃ ～ +85℃ |
| 湿度 | 5%–95% RH（非凝露） |
| 安装方式 | 插入 Ovation Controller Base，前面板锁紧 |
| 认证 | UL / CE / FM / CSA（依批次） |
| 配套软件 | Ovation Developer Studio（组态/下装）、Toolbox（诊断/Checkpoint 管理） |
产品深度介绍

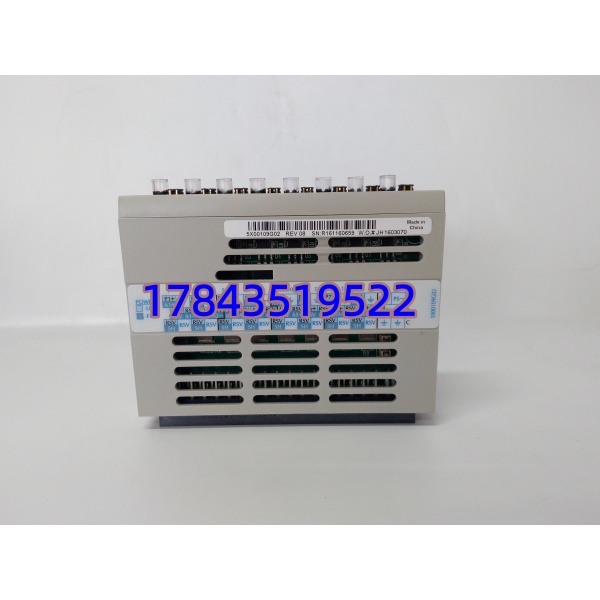

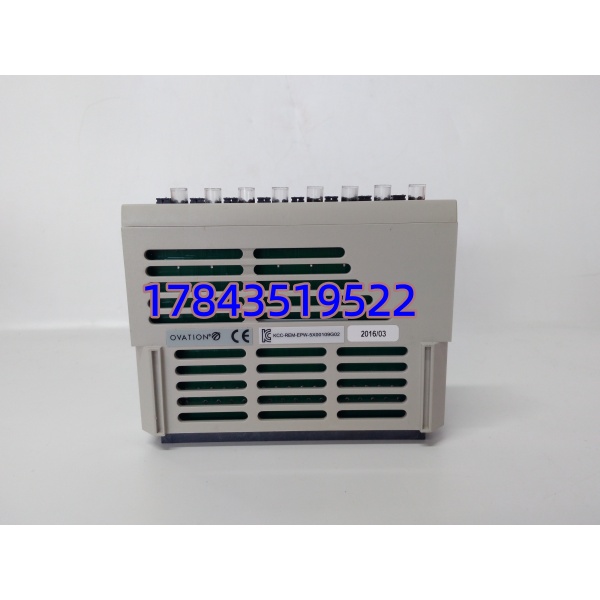

Emerson 5X00109G02 是 Ovation DCS 控制站（Process Control Node / Drop Controller）的核心处理器模块，负责周期性执行控制逻辑（PID、顺控、联锁、计算块等）、采集所辖 I/O Drop 数据、并将处理结果送操作员站显示及接受工程师站下装。模块内置 NVRAM 用于 Checkpoint（检查点）自动保存，控制器意外断电重启后可从最近 Checkpoint 恢复，无需重新下装。
更换 CPU 模块时，新模块插入底座后通常通过工程师站执行 Database Download 或 Checkpoint Restore 恢复运行数据库，控制器自动同步至与旧模块相同的控制状态。支持热备冗余配置——主/备 CPU 持续做数据镜像，主 CPU 故障备机无扰切换（切换时间 <控制器扫描周期）。
入库验收与上机检测流程
我们出货按以下流程逐块检测，可提供上电照片/Checkpoint 截图：
1. 入库验收检测
- 来源追溯：核对 Emerson/Westinghouse 原厂标签序列号、硬件版本（Hw Rev）、固件版本（若可读），查原厂包装或进口报关单。
- 外观检查：壳体无磕碰变形，背面针脚/金手指无氧化发黑，前面板 LED 透镜完好，锁紧手柄动作正常。
- 附件核对：原厂防静电袋/包装盒、出厂标识卡齐全。
2. 上机功能测试（Live Test）
- 测试环境：Ovation Controller Base（匹配型号）+ 配套电源 + 工程师站（或兼容仿真器）+ 简化下装文件。
- 测试内容：
- 模块识别——上电后控制器 Base 扫描，确认 5X00109G02 被正确枚举，无”Invalid Module”报警。
- 前面板状态——RUN 或 PROG LED 按模式亮起（空载通常 PROG 或 INIT 闪烁，装入数据库后 RUN 常亮），ERROR 灭。
- 网络通信——双网口 Link 灯亮，尝试 Ping 通（若有模拟网络配置）。
- Checkpoint 读写——确认 NVRAM 可写入并读取测试 Checkpoint 文件（部分批次做完整 Checkpoint Save/Restore 验证）。
- 热备测试（如有配对备机）——主备同步状态验证（可选，依库存情况）。
- 测试记录：截图 Controller Status 页面 + 记录序列号/Fw Ver 存档。
3. 最终质检与包装
- 质检员签字，贴 QC Passed 标签（含日期 + Fw Ver 备注）。
- 防静电袋密封 → 气泡膜 → 五层瓦楞纸箱（控制器模块建议加角护）。
- 附出货检测简表及序列号溯源说明、温馨提示（更换前做 Checkpoint + 备份数据库）。
