描述
产品详情

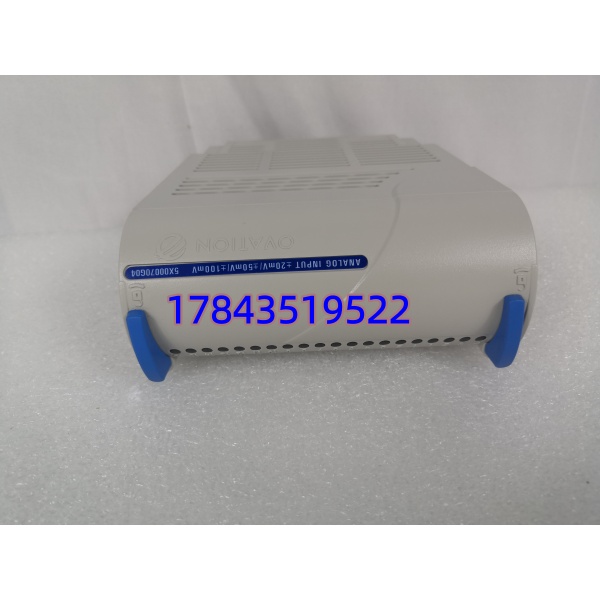

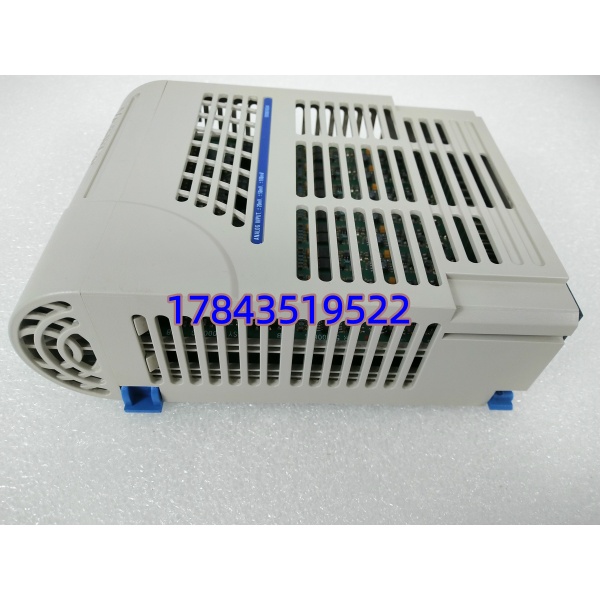

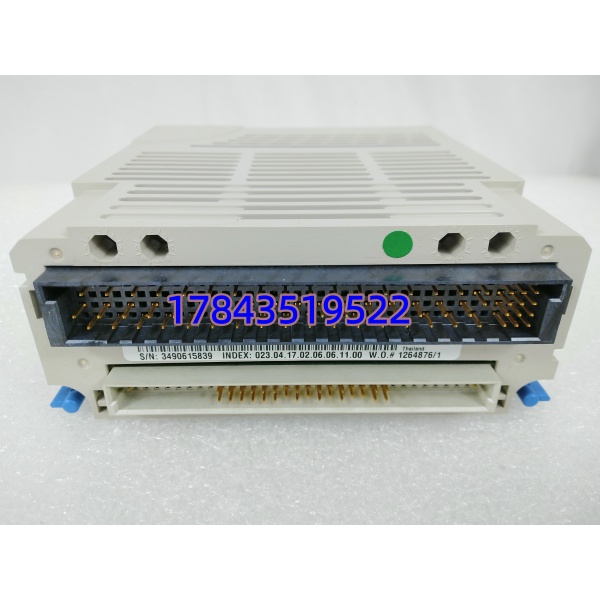

· 型号：5X00070G04
· 品牌：Emerson（西屋 Westinghouse Ovation™ 前身）
· 系列：Ovation DCS Analog Input Module — Low Level Voltage (AI-LV)
规格参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | Emerson Automation / Westinghouse Ovation™ |
| 型号 | 5X00070G04 |
| 模块类型 | 低电平模拟量输入模块（Analog Input, mV Differential） |
| 输入通道数 | 8通道，差分输入（Differential） |
| 输入信号范围 | 软件可配置 ±20mV、±50mV、±100mV |
| A/D分辨率 | 14位（部分批次标称16位含符号位），以原厂铭牌为准 |
| 测量精度 | ±0.1% of Full Scale（典型值，25℃） |
| 输入阻抗 | ≥10 MΩ |
| 通道隔离电压 | 1500 VAC 通道-通道及通道-系统地 |
| CMRR共模抑制比 | >100 dB @ 50/60Hz |
| 采样/更新速率 | 可组态，典型 10–50 samp/s/通道或模块周期刷新 |
| 供电方式 | 24V DC 由 Ovation I/O 机架背板馈电，功耗≤3W |
| 热插拔 | 支持在线插拔更换（Hot-Swap） |
| 工作温度 | 0～60℃（扩展资料标 -40～70℃，以具体硬件版本为准） |
| 湿度 | 5%～95% RH，非凝露 |
| EMC/标准 | IEC 61326、IEC 61000-6-2/4 工业环境等级 |
| 状态指示 | 模块级 OK/Fault + 每通道 Activity LED |
| 配套端子 | 需匹配对应 Ovation FTA（Field Termination Assembly） |
| 过压保护 | ±30V DC 持续（通道级） |
产品介绍
在某电厂Ovation大修时碰到过——锅炉壁温、汽机推力瓦热电偶出来只有几十毫伏，普通4–20mA卡接不了也测不准。5X00070G04 就是专为这种毫伏级低电平差分信号直采设计的 Ovation AI卡，省掉外部 mV→mA 变送器环节，少一个转换环节就少一个故障点。严格来说它只认 ±20/50/100mV 差分输入，不能当 ±10V 或 4–20mA 卡混用——插槽定义不同，买错在现场插不上。
从备件经理角度，这属典型 B类关键件（单机组用量多但不常坏）：Emerson 尚未宣布 EOL，但进口交期常 6–14 周，市面流通多为拆机翻新品（ADC基准漂移是暗坑）。建议按每列I/O机架留 1 块冷备（Buffer Stock），把”等两周调货”压缩成”热插拔五分钟”，算 TCO 远比临时加急空运划算。
5X00070G04
应用场景与库存策略
火电厂 Ovation 系统若缺此卡，涉及壁温/微压测点的整组通道将无数据——而这些信号往往关联汽机ETS或锅炉MFT软联锁，全丢轻则失监重视跳机，停机损失按小时计六位数起。加上进口交期不稳，临时找件基本是赌运气。
- 火力发电厂 — 锅炉壁温/炉管金属温度（热电偶 mV 直采）：非它不可因需 ±mV 差分输入，建议按全厂 I/O 机架数备 ≥1 块冷备件（防静电袋密封存备件柜）。
- 联合循环/核电辅控 — 应变片/微压传感器低电平信号接入：无冗余机架建议由长期合作渠道做 VMI（供应商代管）锁定 1 块。
- 化工厂 Ovation 改造（WDPF→Ovation 迁移保留低电平测点）：迁移前核对控制器固件版本（v1.5+通用，以 Emerson 兼容性矩阵为准），新购要原厂全新带全通道测试报告，拒收无序列号标签的拆机件。
- 库存分类：归入 ABC 中 B类，设安全库存 SS=1，ROP 触发再订购，呆滞预警周期 5 年（大修改造时消耗）。
真实案例：华北某 2×350MW 热电 2022 年秋检，#2 机 Ovation 第3槽 5X00070G04 报”通道开路+模块故障”，8个壁温通道全灰。库房恰有 1 块三年前按建议囤的原厂冷备——ESD 腕带拔出旧卡、插入新卡、Ovation Station 自动识别、12分钟恢复。旧卡拆下测是内部基准源漂移，第三方翻新品大多无此质保。若没备件等新加坡调货最快 8 个工作日，限负荷运行损失估超 ¥30 万。关键 AI-mV 卡永远留一块 Buffer，别赌交期。
常见问题解答 (FAQ)
Q1：目前全新原厂有货吗？标准交期多久？
Emerson 仍列为 Ovation 成熟支持产品未官宣停产。全新原厂交期通常 6–14 周视区域库存，国内现货多为 Westinghouse 时期尾货或拆机翻新。采购必须索要序列号、原厂标签照片及全通道精度测试报告——无报告翻新品 ADC 基准漂移率高，关键测点慎用。
Q2：有停产（Last-Time-Buy）风险吗？需要战略囤货？
截至 2025–2026 年未见 EOL 通告，但 Ovation 一代 I/O 服役超 20 年，建议大修预算获批时按 3–5 年用量做 LTB 评估。若贵厂是 WDPF→Ovation 过渡老机架更要注意——一旦停产物料窗口关了只剩鱼龙混杂二手市场。
Q3：能代替 5X00594G01（16通道 4–20mA AI）或跨型号混用吗？
不行。5X00070G04 只接受 ±20/50/100mV 低电平差分，物理插槽和背板定义与 4–20mA AI 卡不同，插错不工作甚至损件。Ovation 内替代须是同型号或 Emerson 官方 Pin-to-Pin 兼容 LV-AI 新型（若有），以原厂 PCN 为准，严禁自行跨型号代换。
