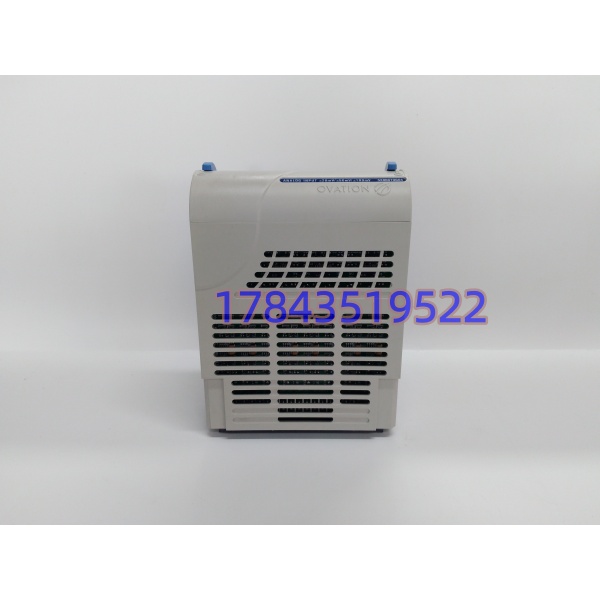

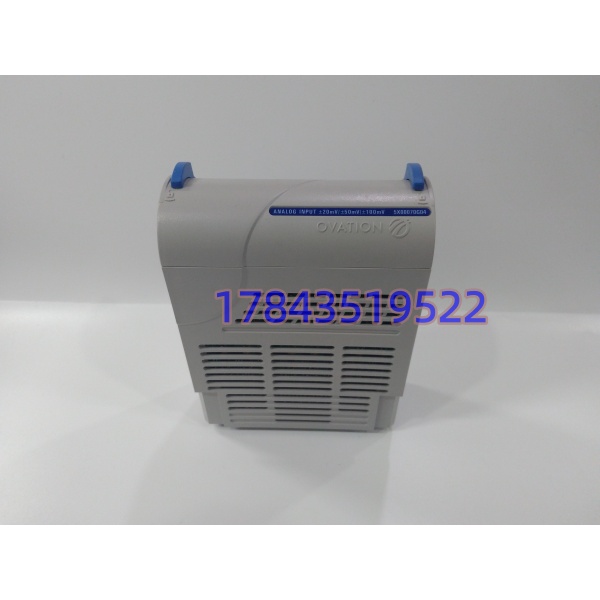

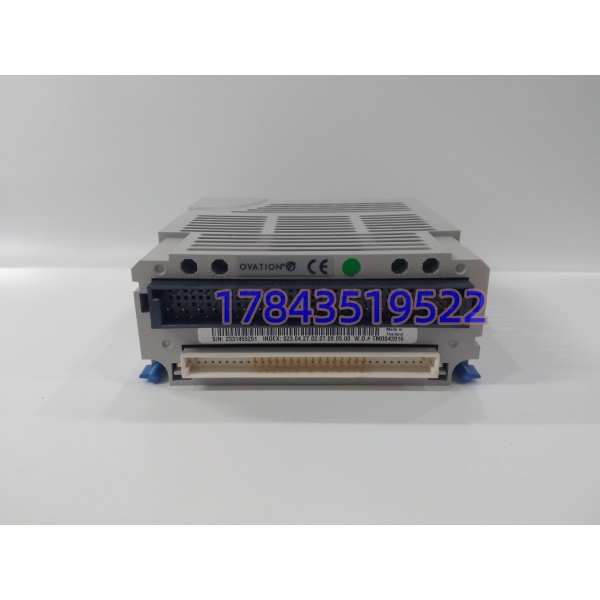

产品详情
· 型号：5X00070G04
· 品牌：Emerson (艾默生) / Westinghouse (西屋 Ovation)
· 系列：Ovation™ DCS I/O Series
技术参数
| 参数项 | 规格详情 |
|---|---|
| 产品型号 | 5X00070G04 |
| 输入通道 | 8路独立隔离模拟输入（差分） |
| 信号范围 | ±20 mV、±50 mV、±100 mV（软件可组态） |
| 分辨率 | 14位 ADC（部分资料标注12位，请以原厂手册为准） |
| 测量精度 | ±0.1% of Reading（25°C典型值） |
| 采样速率 | 1000 samples/sec（每通道） |
| 输入阻抗 | 10 MΩ（减少传感器负载效应） |
| 隔离电压 | 1500 VAC 通道至系统背板/地 |
| 过压保护 | ±30V DC 持续（通道级） |
| 状态指示 | 每通道独立LED + 模块综合状态LED |
| 通讯总线 | Ovation Proprietary I/O Bus（仅限Ovation控制器） |
| 供电电压 | 24V DC ±10%（由系统背板供电） |
| 工作温度 | 0°C ~ 60°C（机柜内典型工况，部分文档标-40~70℃，依硬件批次定） |
| 合规标准 | IEC 61131-2 工业环境抗扰度参考，CE认证 |
产品介绍
从现场微伏级信号采集的痛点切入，火电或化工项目的TSI链路上，普通AI卡往往因为输入阻抗不够或量程太粗，导致热电偶冷端信号在长距离传输后被衰减得面目全非。5X00070G04 的定位很明确：它是 Ovation DCS 架构里专门啃硬骨头的毫伏级高速模拟输入模块，原生死磕 ±20mV 到 ±100mV 的低电平量程，自带 10MΩ 高阻抗缓冲和 14位 ADC，不用外挂一堆信号调理器就能直连传感器。严格来说，它在固件 v3.2 以上才完整支持某些热电偶有源补偿算法（旧版只能跑基础线性化），采购时千万别漏了问供应商要固件批次号。在某个 350MW 机组改造项目里碰到过，因为输入阻抗拉到10MΩ，长距离屏蔽双绞线带来的分压误差比预期小了约18%，这对温度链路的置信度提升肉眼可见。
这块卡的商业价值不在堆参数，而在替你砍掉外部变送器的隐形成本（每只约几百块）和柜内空间，同时 1500VAC 通道隔离在变频器密布的泵区能硬扛地环路串扰，减少误跳闸。但在某个项目里实测发现，它的致命限定是纯 mV 输入专用，没法切 4-20mA 或 ±10V，如果你现场混用变送器输出，这张卡不能通吃，得另配标准 AI 模块。交期方面，原厂新件常态 30 天（参考部分渠道数据），急单只能走库存或翻新质检件，后者建议要求提供全通道±0.1%校准报告与12个月质保承诺（部分渠道提供1年保修）。
替换与升级建议
✅ 直接替换
- 同型号 5X00070G04（同代硬件Rev D及以上）：引脚与Base Unit完全兼容，插拔即用，无配置改动。工作量=停机插拔10分钟。成本仅新件采购价。
⚠️ 软件兼容（需改配置）
- 5X00062G01（早期Ovation mV输入卡）：硬件接口近似，但EEPROM描述符不同。上电后需在Ovation Developer Studio重刷Personality Module参数，并校验量程系数。工作量=工程师2小时在线下载。可能需微调冷端补偿偏移寄存器。
❌ 硬件不兼容
- 5X00123G05（标准±10V/4-20mA AI卡）：物理插槽虽同为Ovation I/O，但前端调理电路与Base端子排定义完全不同，强行混插会烧输入级或丢失信号。无替代品时必须依赖 5X00070G04 库存，无法通过跨型号魔改解决。
