描述
产品详情

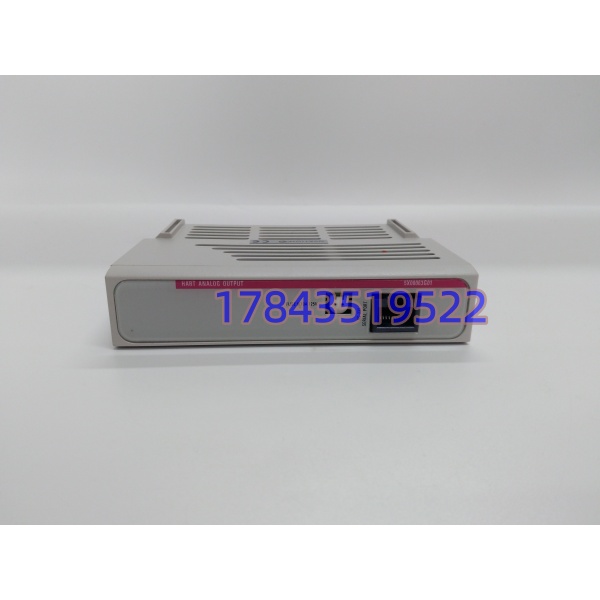

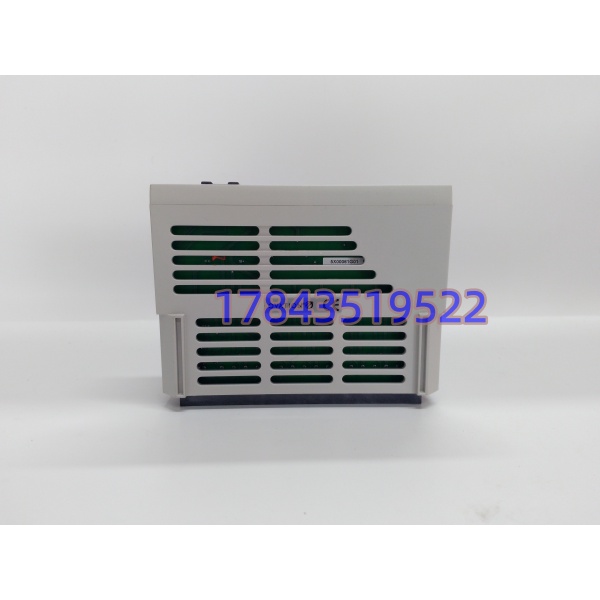

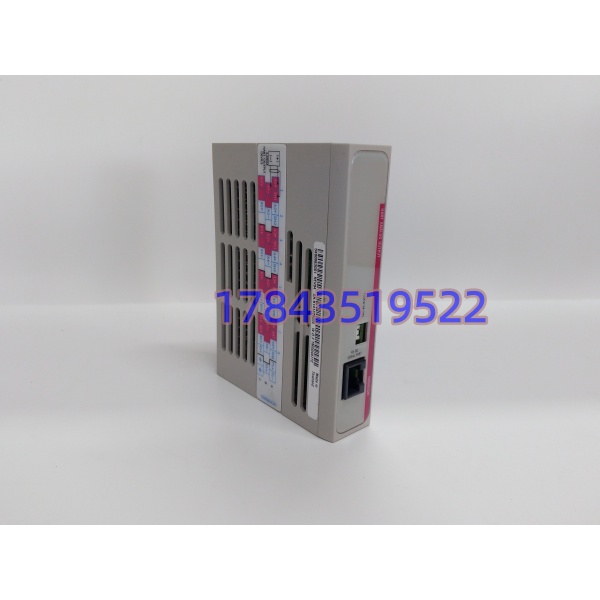

· 型号：5X00063G01
· 品牌：Emerson (Westinghouse)
· 系列：Ovation DCS
技术参数
| 参数项 | 详细规格 |
|---|---|
| 产品类型 | HART 模拟量输出个性模块（Personality Module / Base） |
| 通道数量 | 8 通道电流输出（现场实测发现多为共地设计） |
| 输出信号 | 4–20mA DC，叠加 HART FSK（Bell 202，1200 bps） |
| HART 协议 | 支持 HART 5/6/7 通用命令集 |
| D/A 分辨率 | 14 位（配合 5X00062G01 主板实现） |
| 输出精度 | ±0.25% F.S.（全工作温度范围） |
| 通道更新速率 | 24 ms / 通道 |
| 负载能力 | ≤600Ω（@24V 典型），最大约 1200Ω（视供电） |
| 隔离电压 | 通道与系统间 1000V AC/DC，通道间非隔离（共地） |
| 供电要求 | 背板 24V DC，典型功耗约 6W（最大 7.2W） |
| 保护功能 | 每通道 0.6A/125V 保险丝，支持开路/短路检测 |
| 安装方式 | 插入 Ovation 标准 I/O 机架（如配 1B30035H01 底座），支持热插拔 |
| 工作环境 | -40℃ ~ +70℃，5%–95% RH 无冷凝 |
| 适配电子模块 | 必须与 5X00062G01 配对组成完整 AO 卡 |
产品介绍
半夜两点，汽轮机调节阀突然失控，DCS 报 AO 通道故障——这是某个 350MW 机组项目里碰到的真实状况。排查下来，罪魁祸首是现场阀位反馈干扰串入，底座保险丝熔断，保护了主板。换上 5X00063G01 底板，15 分钟搞定，上层组态纹丝未动。它本质上是一块 HART AO 个性底板，负责给 5X00062G01 主板提供供电、回路保护和现场接线接口，本身不带核心 DAC，但在抢修场景里，它的“可更换性”比任何参数都值钱。
从商业角度看，这块底座最大的卖点是原厂定义的“直接插入式”设计。背板自动寻址，Ovation Developer Studio 里无需改跳线，这对赶工期的项目极其友好。14 位分辨率和 24ms 刷新在过程控制里绰绰有余，但必须泼点冷水：通道间没有隔离。如果你的 8 个回路来自不同变压器供电，地电位差一大，串扰就来了。这时候要么加隔离栅，要么在设计阶段换隔离型模块——别指望这块非隔离底板能解决所有接地问题。（严格来说，它只在固件 v3.2 以上支持的 Ovation 版本里能完全跑满 HART 诊断，老系统可能只认纯 AO 不带 HART。）
替换与升级建议
✅ 直接替换
- 同批次 Emerson 原厂 5X00063G01（Rev 版本差异不大时）：物理尺寸、针脚、保险丝规格完全一致。拔插即用，无额外成本，唯一要做的就是核对原厂条码，防止买到翻新片。
⚠️ 软件兼容（需改配置）
- 旧版非 HART AO 底座（如早期 Westinghouse 白标版）：硬件能插，但 HART 透传大概率失效。需在 Ovation Developer Studio 里重刷 I/O 描述文件，改动约 0.5 人天，无硬成本但需停机下装。
- 5X00063G02（假设存在的高电流变种）：物理兼容但负载保护阈值不同，必须修改工程报警上下限，否则会频繁误报故障。
❌ 硬件不兼容
- 1C31116G02（AI 模拟输入模块底座）：针脚定义南辕北辙，硬插必烧背板，绝对禁止。
- 32 通道 DO 底座（如部分 5X 开头数字量基座）：信号回路与物理结构完全不匹配，此类场景下只能依赖库存寻找正确的 AO 底座。
