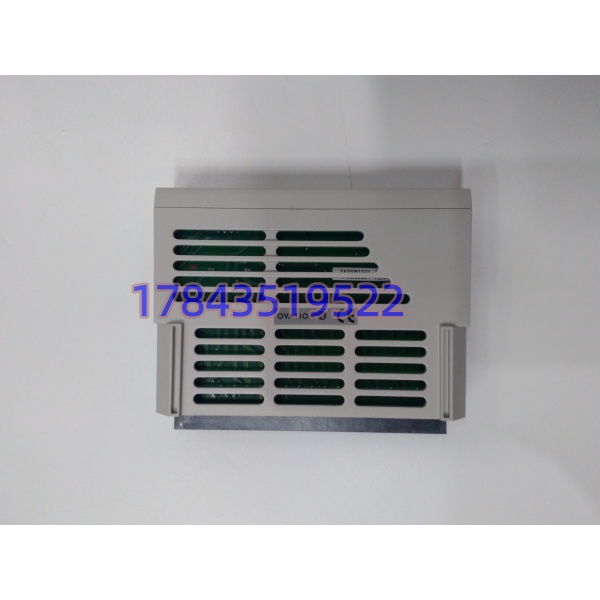

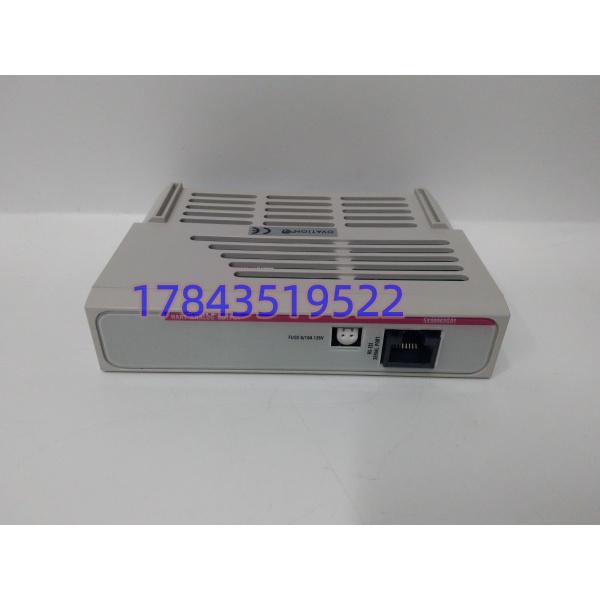

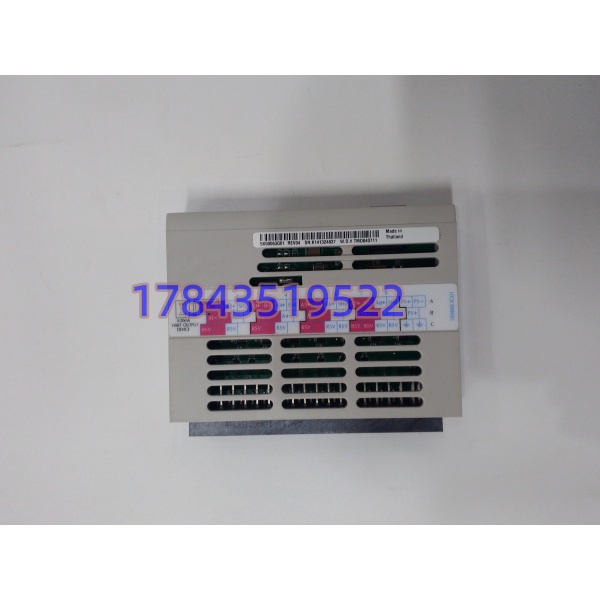

EMERSON 5X00063G01 | Ovation 8通道HART模拟量输出模块

描述

产品详情

· 型号：5X00063G01
· 品牌：EMERSON（艾默生）
· 系列：Ovation

规格参数

产品介绍

先把这个型号的真实身份“从烂泥里刨出来”。网上关于5X00063G01的描述已经到了“一人一个说法”的地步——有的页面咬死说它是“控制器”带512点以上大型PLC功能的 ，有的说它是“直流电源模块”输出24V的 ，还有的把它归类为“特性模块” 。

但从最权威、参数最具体的技术描述来看（有A/D分辨率、有16MHz微控制器、有明确的支持协议），5X00063G01是Emerson Ovation DCS系统的一张8通道HART模拟量输出卡。它的工作是把上位控制器的数字指令，转成4-20mA模拟电流信号去驱动现场的调节阀、变频器、定位器。HART协议的支持意味着它不仅能“往外发信号”——还能通过叠加在4-20mA上的数字信号，双向读取智能仪表的诊断数据、阀位反馈、故障代码，而不影响主控回路的正常输出 。带HART的AO卡跟普通AO卡的区别在哪？差在排查故障的时间上。没有HART，你只能看到电流值对不对，阀门开没开全要跑去现场看；有HART，在工程师站上就能读到阀门的实际开度、扭矩、圈数、甚至密封泄漏报警——省的不是一级电工，是一整趟来回半小时的现场步行。

工艺方面，模块内部做了1000V的电气隔离，现场侧雷劈也好、地环路也好，烧不到控制器那边去。设计时用了14位A/D转换器和16MHz微控制器 ，输出的电流精度和稳定性有保障。但要注意——这个模块的工作温度上限只有40°C 。把它塞到通风不畅、紧挨着大功率变频器的机柜里，夏天大概率会热得“罢工”或者输出漂移。这是Ovation系统老款I/O卡件的一个客观短板。

生命周期状态目前没有明确的“DISCONTINUED”标注，但多个渠道显示其流通渠道收紧、供货周期拉长到50天以上 。Ovation平台老款I/O卡件整体趋势是逐渐被新平台替代。

应用场景与库存策略

痛点切入： 这种AO卡最怕的不是“彻底没输出”，而是某个通道的输出值慢慢从12mA偏到12.3mA——调节阀开度跟着偏了3%，工艺参数一天天往限值靠近，操作员以为是物料问题或者阀门问题，调了半天才发现是卡坏了。没有备件，就只能把那一路临时改到手动操作，长期下去就是隐患。

典型场景与备货建议：

1. 火电厂Ovation DCS系统：用于锅炉给水调节阀、减温水调节阀、汽轮机抽汽调节阀等关键回路的控制信号输出。建议策略：关键工艺段按在运模块×15%-20%备库，最低不少于2块。备件入库前须上测试台做全通道精度校验，误差超过0.1%的拒收。
2. 化工厂过程控制系统：反应器进料调节阀、精馏塔回流阀的控制。现场可能有腐蚀性气体，模块端子长期暴露后可能接触不良。建议策略：每个控制站备1-2块，密封防潮保存。更换前确认HART协议的版本与在线模块一致。
3. HART智能仪表配套场景：如果现场大量使用带HART的智能定位器、变送器，这块卡的价值就更高了——能直接在AMS软件里读取阀门的诊断数据，而不需要额外挂一个HART调制解调器。建议策略：备1块，作为“多通道批量配置工具”用，预先在备件上配好常用阀门的HART参数，更换后即插即用。

真实案例：

背景：华东某电厂Ovation系统的一块5X00063G01，负责汽轮机DEH系统的电液转换器控制信号输出——8个通道管着8个高压调节阀，直接决定汽轮机的进汽量和转速。

缺少备件引发的停机危机：一次例行点检中发现该模块第3通道的输出电流比给定值偏高了0.2mA。换算成阀门开度偏差约2%，虽然还在运行范围内，但随时可能恶化。全厂备件库翻遍，只有一块6年前留下的旧卡，上机测试发现第5通道已经彻底不通了。

紧急调货/替换解决：紧急从外部渠道调来一块检测过的同型号模块，换上后重新校准了全部8个通道的输出精度，DEH系统恢复正常。那段时间机组一直保持在保守运行状态，负荷上限受限。

库存策略的反思：此后该厂对DEH、锅炉主控等关键回路的AO模块都执行了“1:1冷备”政策——每块在线卡配一块备用卡，且每年做一次输出精度校验。
