描述
产品详情

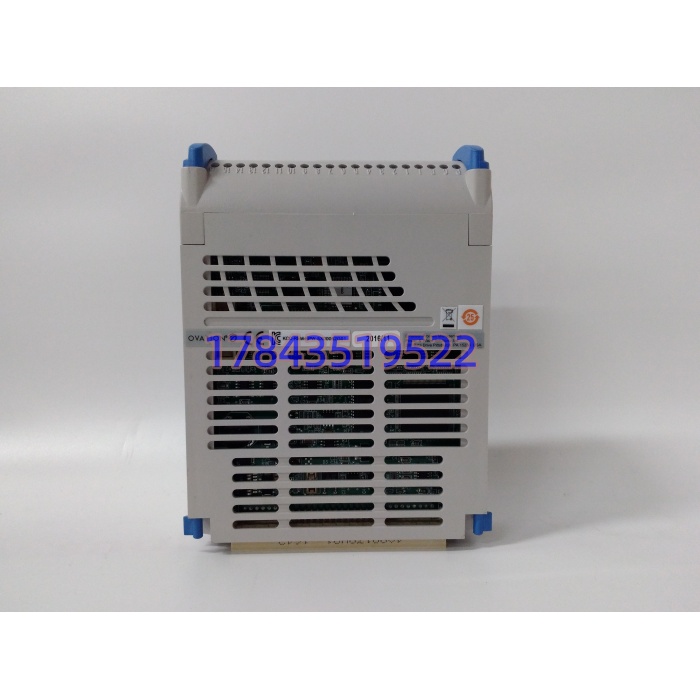

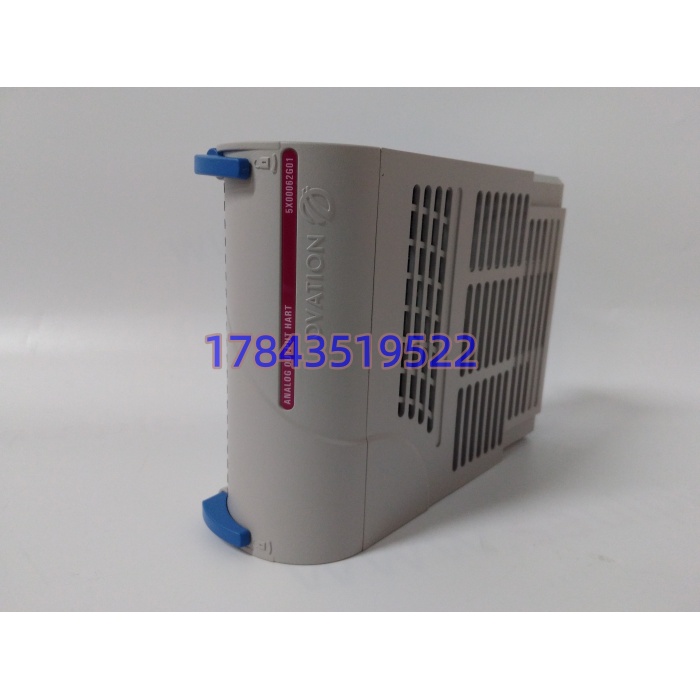

· 型号：5X00062G01（E-Mod，配 5X00063G01）
· 品牌：Westinghouse / Emerson Ovation
· 系列：Ovation HAO 8ch HART AO
规格参数
| 参数项 | 典型值（5X00062G01，据 Emerson 原厂 HAO 手册） |
|---|---|
| 产品定位 | Ovation HART 8 通道模拟输出电子模块（Electronics module） |
| 通道数 | 8 路多路复用 4–20 mA 输出（非同时采样，顺序刷新） |
| 输出信号 | 4–20 mA（默认），0–20 mA 软件可选；叠加 HART FSK（±0.5 mA 幅值正弦） |
| DAC 分辨率 | 14 bit 共享 A/D-D/A 转换资源（8 通道轮切） |
| 主控 | 16 MHz 微控制器，管 HART 调制解调+IO Bus 通信+看门狗 |
| 精度 | ±0.1% FS 典型（原厂手册未给硬指标，转售页 ±0.15% 仅供参考） |
| 负载能力 | ≤600 Ω @ 24 V 外部辅助电源（HART 环路要求） |
| 隔离 | 现场侧（J 端子）—逻辑侧（背板）1000 V DC/RMS 电气隔离；8 通道之间共地非隔离，共享外部 24V+ 与 COM |
| 外部电源 | 现场侧需外供 +24 V DC 辅助电源（模块本身不从背板取输出驱动功率） |
| 通信上行 | Ovation IO Bus（经底座 5X00063G01 连机架背板） |
| HART 管理 | 经 AMS Suite Device Manager 轮询从站，2 s 级参数/诊断回传控制器 |
| 指示 LED | PWR / COM / FAULT + 每通道状态（依底座版本） |
| 配套 Personality | 5X00063G01：无源接口板，含每通道用户可换保险丝、端子排、HART 耦合阵列 |
| 安装 | Ovation I/O 机架槽位，5X00062G01 插 5X00063G01 上，支持软件禁链后热插拔 |
| 工作温度 | 0…+60 ℃（柜内，转售页标 -40 起的是把工业宽温底座参数错嫁） |
| 尺寸/重量 | E-Mod 约 152×61×32 mm / 0.3 kg 级（完整 HAO 卡含底座约 0.5 kg） |
| 生命周期 | Emerson Ovation 仍列 Legacy Spares 续供，但西屋原厂批已停，市面 NOS/拆机流通 |
产品介绍
从维护者视角切：HART AO 最容易被低估的是”它偷了 4–20 mA 的静默带宽”。在某个 660 MW 机组汽温控制项目里碰过，#2 屏过喷水调阀（Samson 3730-6 定位器）经 5X00062G01 输出，运行半年后阀门偶发”设定 45% 实际走到 52% 不回”，查定位器、查气路、查 DCS 设定值都正常。最后用 HART 手持器抓回路，发现 5X00062G01 叠加的 HART 正弦幅值从 0.5 mA 衰到 0.28 mA——Personality 板 5X00063G01 上那颗 0.6 A 保险没断但耦合电容漏电流变大，FSK 信号被负载分压吃掉，定位器能收模拟值但数字校正帧丢包，自行漂移。换整套 HAO（电子模+Personality）10 分钟，阀门回滞消失。这块电子模块的价值不在 14 bit DAC 多准，而在它把”模拟指令+数字诊断”压在同一对线上——省电缆、省端子，但也意味着 HART 耦合电路老化会反向污染模拟量稳态。
严格来说，5X00062G01 在 Ovation 工程里必须和 5X00063G01 同订单、同批次备：电子模块坏（MCU 死、DAC 偏）换 62，现场端子氧化/保险熔断换 63，但现场救火多数情况是一起换最省心。Emerson 接手西屋后 HAO 归 Legacy 续供，国内 NOS 电子模单件 3000–6000 元，Personality 单件 800–1500 元，成套 NOS 4000–7000 元；拆机电子模 1500–3500 元。TCO 层面归 A 类控制输出件：单路控的是汽温喷水阀、给水调节阀、燃机 IGV——AO 飘 1% 等于工艺参数偏 1%，追着改 PID 不如先查 HAO。备件策略上，每对冗余 DPU 下的 HART AO 链路按”电子模 1 热备 + Personality 1 热备 + 厂库成套 NOS 1″备，别把半件当全件管。
应用场景与库存策略
HART AO 最阴的故障不是 FAIL 灯亮，是”模拟值看着对、HART 诊断悄悄丢”——阀门自己漂，AMS 里点位是灰的，运行工按画面设定值操作，实际定位器在开环漂移。
- 火电汽温/给水调节（Ovation 经 HAO 控喷水阀、给水调节阀、减温水截止阀定位器）：非它不可（HART 叠加+AMS 集成绑定）→ 建议每对冗余 DPU 各 1 件电子模热备 + 同数 Personality 热备 + 厂库成套 NOS 1。
- 燃机 IGV/防喘阀（HART 定位器回传位置自校，模拟指令 4–20 mA 驱执行器）：替代需重做 HART 设备映射 → 建议 LTB 按 10 年残寿囤 2 套成套 NOS，别单买电子模。
- 化工装置控制阀（智能定位器占比高，AMS 资产管理的核心数据源）：允许单卡非冗余 → 备 1 套拆机翻新进 B 类缓冲层即可，但上机前 HART 幅值必须示波器抓 ≥0.4 mA。
- 老 WDPF 改 Ovation 过渡（保留现场 4–20 mA 阀位接线不变）：过渡 3–5 年 → 建议供应商代管 1 套 24h 直达。
真实案例：华北某 350 MW 热电，#1 机低压缸喷水阀每周一早班漂高 3–5%，持续 40 分钟自回。热工班换定位器、查气源压力、重下 DCS 设定，三周没结果。自动化专工用 AMS 看该点通信健康度，发现 HART 轮询成功率从 98% 掉到 71% 且只在清晨空调启停时段跌。翻机柜拔 5X00062G01 看 Personality 5X00063G01 端子，COM 排有轻微铜绿，耦合电容并联电阻从 1 MΩ 掉到 120 kΩ。库房有件 2019 年 LTB 囤的成套 NOS（电子模+Personality 同批），整体换底座上卡件（现场线不动，只换模件），HART 幅值回 0.5 mA，飘移消失。事后该厂把 HAO 从”随坏随买半件”改成”每 DPU 电子模 1 热备 + Personality 1 热备 + 厂库成套 NOS 1″，并把 HART 幅值示波器抽检纳入季度点检。反思很直白：HART AO 的隐性敌人是耦合电路老化，不是 DAC 失效；半件采购=半件救火。
