产品详情

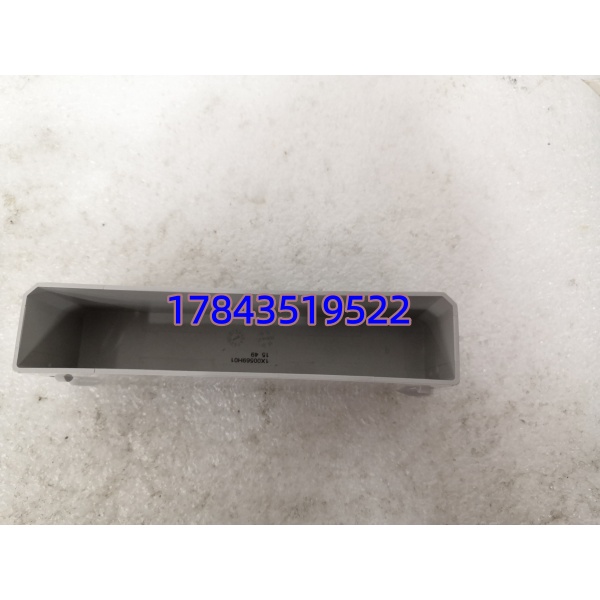

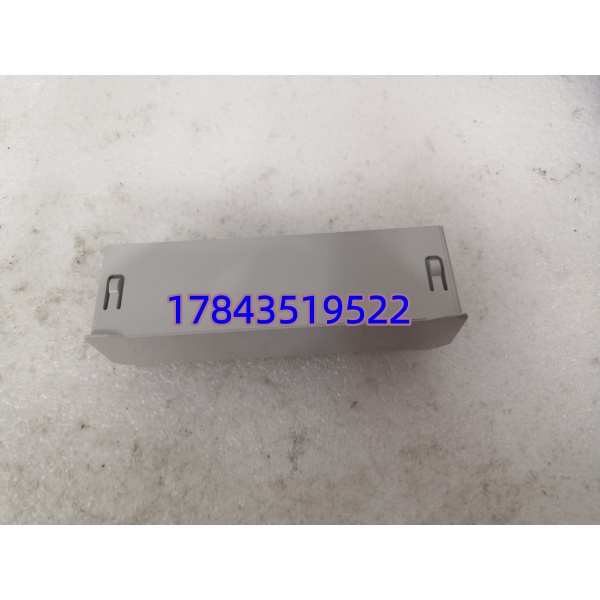

· 型号：1X00569H01
· 品牌：EMERSON
· 系列：Ovation
规格参数
| 参数项 | 值/说明 |
|---|---|
| 通道数 | 32点，非隔离通道之间共享公共端 |
| 输入类型 | 24V DC 漏型（负公共端） |
| 输入电压范围 | 标称24V DC，工作范围18-32V DC |
| 导通阈值 | >15V DC |
| 关断阈值 | <5V DC |
| 输入电流 | 典型值 7mA @24V DC |
| 光电隔离 | 现场侧与逻辑侧 1500V AC（1分钟） |
| SOE分辨率 | 1ms（带时间戳，需控制器支持） |
| 扫描时间 | 软件可配置，最快 10ms |
| 指示灯 | 模块运行（绿）、外部电源（绿）、通道状态（32个绿） |
| 端子排 | 外接 40针 IDC 转接板（需配套 1X00572H01 等） |
| 功耗 | 典型 5W @ 5V DC（背板供电） |
产品介绍
半夜两点，汽轮机振动跳闸，操作员喊“转速没信号”。你跑进电子间，发现那块DI模块的电源灯亮着，但32个通道灯全灭——现场来的24V没了。查线半小时，发现是中间继电器烧了，但更麻烦的是，换完继电器模块还是不认信号。为什么？因为这卡对电压波形有点挑，实际导通必须高于15V，低于5V才关断，中间那个“灰色地带”能卡住你半天。
1X00569H01 是 Ovation 系统里最常见的离散量输入卡，没有花哨功能，就干一件事：干净利落地判断“开/关”。它不是干接点直连那种傻卡——内部有施密特触发器整形，抗现场抖动。库存策略上有个坑：很多人只备CPU和电源，不备DI卡。但实际故障统计里，DI卡因前端接线进水或继电器打火损坏的比例排前三（参考某电厂3年维保记录）。停产预警已经挂上，原厂不承诺长期供应。
应用场景与库存策略
失去一块DI卡，意味着一整片区域的状态全变“坏质量”——联锁拒动、顺控卡死。更头疼的是故障定位难：可能是模块坏，也可能是公共端掉电。你从库房翻出备件插上去，发现没做配置备份，还得找原程序重下。15分钟能换硬件，但找软件工程师要2小时。
典型场景与备货建议
- 锅炉MFT主燃料跳闸回路（压力开关、液位开关信号汇总） → 这些DI点涉及保护，不能断 → 每个机柜插1块冗余（用相邻槽位做备用），库房再压1件冷备。
- 辅机状态反馈（风机、泵的运行/停止信号） → 通道多，外部继电器容易打火反灌 → 建议每2年预防性更换，旧件降级用于非重要报警点。
- 停产前囤货逻辑：如果你管超过3台机组，算一下——过去两年DI卡更换次数×未来5年，再乘1.2倍。别多备，这卡不便宜。
真实案例
某石化厂空压站顺控总在“启动第二步”卡住。自控工程师查了三天程序，逻辑没问题。后来我让他强制导通模块上那个备用通道——灯亮了，说明模块内部公共端断了。拆下1X00569H01，发现第9通道焊点有明显烧痕（外部继电器线圈短路反灌）。库房没备件，从隔壁停机的生产线拆了一块，30分钟恢复。事后他们定了新规矩：关键顺控的DI模块必须做硬件冗余，且库房最低库存2块。因为停产预警后，你想买都得等3个月。
常见问题解答 (FAQ)
问：1X00569H01 和 1X00569H02 有什么区别？能互换吗？
答：H02是H01的后期版本，PCB布局微调，但电气参数和固件兼容。严格来说，混用在一个机架上没问题，但建议整批统一版本，避免维护时混淆。请以原厂手册的硬件兼容列表为准，别听人瞎说“完全一样”。
问：这模块有SOE功能吗？精度多少？
答：有，1ms分辨率（前提是控制器固件v3.2以上，且背板时间同步正常）。实测某些老站点SOE时间戳会跳变，通常是背板通讯干扰或控制器负载过高——别一上来就怪DI卡。
问：买到的模块带端子排吗？
答：裸模块不带。你需要单独买配套的转接端子排（型号如1X00572H01，40针IDC转螺钉端子）。很多人买错了，到现场才发现没法接线。
问：停产之后怎么办？屯多少算合理？
答：先统计你现场在用数量。比如有20块，按年均故障率3%-5%估算，未来5年预计损坏3-5块。我建议最后采购窗口期内买4块全新库存，外加2块功能正常的二手件（仅做临时替换验证用）。拆机件别做主用备件——内部TVS管可能已老化。
