描述
产品详情

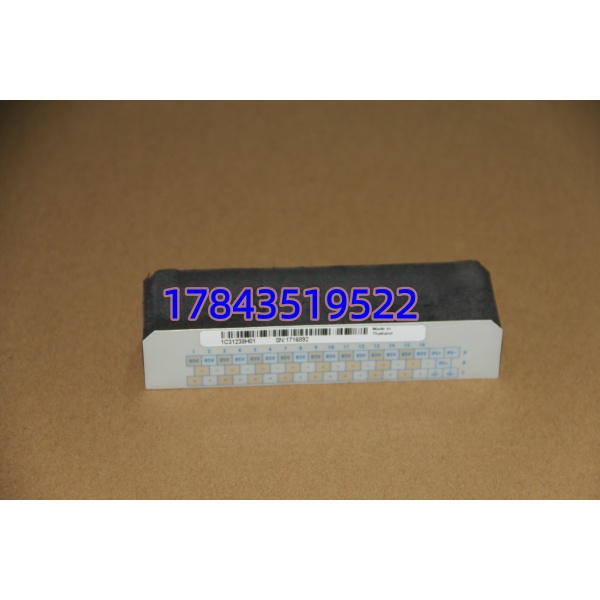

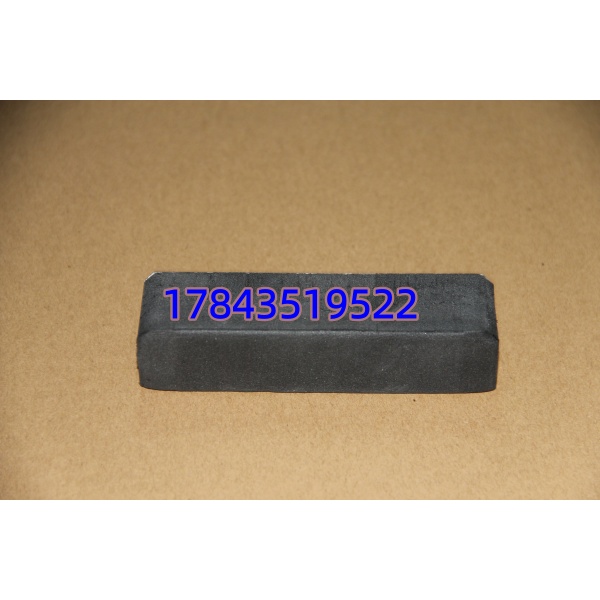

· 型号：1C31238H01
· 品牌：Emerson（原 Westinghouse 西屋）
· 系列：Ovation DCS — 16‑Channel High Voltage Digital Input Module（DI, 125V DC / 120V AC）
规格参数
- 订货号：1C31238H01
- 产品类型：Ovation DCS 数字量输入模块（Digital Input, DI），16 通道，高压型
- 输入额定电压：110–125 V DC 或 120 V AC（50/60 Hz），典型标称 125V DC / 120V AC
- 输入阈值：”1″ 信号典型 ≥90V DC（DC 型）或 ≥79V AC RMS（AC 型），”0″ 信号 ≤30V DC/AC（具体以手册为准）
- 输入电流（额定）：典型 2–5 mA @125V DC（依批次），输入阻抗约 25–60 kΩ
- 通道数／分组：16 点，通常每 8 点共一个公共参考（COM-/COM+ 依 TB 定义），通道组间与背板隔离
- 隔离电压：现场侧与背板总线间 ≥1500 V RMS 光耦隔离
- 输入滤波/去抖：软件可组态去抖动时间（典型 0/2/4/8/16 ms 选项）防触点抖动
- 状态指示：每通道 1× LED（亮 = 逻辑”1″/闭合），模块 RUN / FAIL LED
- 背板供电：+5 V DC（逻辑）+ 现场电源经 TB 引入
- 热插拔：支持（Ovation I/O 底座设计，系统需允许 Removal/Insertion）
- 配套组件：须配 Ovation 指定 Terminal Block（TB/OC，如 1C312xx 系列）—模块本体无现场接线端子
- 响应时间：典型 <10 ms（滤波关闭），受组态去抖时间影响
- 工作温度：0℃ ~ +60℃（控制柜内）
- 认证：UL、CSA、CE，符合 IEC 61010 / IEEE 323（核级应用需核对 Q 认证）
- 生命周期：Legacy / 停产（PM410），MKII/MKIII Ovation 架构仍兼容，仅备件市场流通
产品介绍
1C31238H01 是 Emerson Ovation DCS 的高压数字量输入模块，专门接现场 125V DC 或 120V AC 开关量信号——典型是高压断路器辅助接点、电机状态返回（来自 auxiliary relay 的 125V DC 干接点）、限位开关、保护继电器动作接点。模块通过光耦把高压现场电平隔离转换成 TTL 逻辑送控制器，每通道独立 LED 方便柜旁查点。
坦白讲 Westinghouse 原版 Ovation 高压 DI 早归 Legacy，但国内大量 300/600MW 火电机组电气监视、ETS 跳闸回路反馈、断路器位置全用 125V DC 现场配电，这模块退不下来。常见故障是光耦输入端过压打坏（现场误串 220V AC 或感应雷）或 TB 端子氧化致个别点读不到。换件支持热插拔（系统允许时），插回同槽位 Ovation 自动重读序列号，点组态不需动。有一点要注意：必须配对应高压 DI 的 Terminal Block（TB），低压 DI TB（24V DC 型）物理能插但量程/公共端定义不同，会读错或报 Base Type Mismatch。
应用场景与行业案例
痛点切入：
我在现场遇过电厂 6kV 开关柜位置监视，Ovation 柜 1C31238H01 第 3 通道接断路器常开辅助（125V DC），因柜顶照明漏电感应串入 ~180V 瞬态打坏光耦输入，CRT 显示”断路器位置不明”引起同期判别报警。这种高压 DI 对外来过压很敏感——换件前建议查现场有无浪涌隐患，必要时在 TB 侧加 RC 吸收或气体放电管。
典型场景：
- 火力/联合循环电厂 — 6kV/10kV 断路器分合位置、接地刀位置（125V DC 辅助接点→DI）
- ETS/保护反馈 — 汽轮机跳闸电磁阀动作反馈、主汽门位置返回（经增权继电器 125V DC）
- 大型电机控制中心 — MCC 运行/故障/就地远程状态回读（高压 DI 与 24V 自控回路隔离）
- 老产线 MRO — 原位替换故障高压 DI 模块，Ovation Drop 组态与数据库不变
真实案例：
南方某 330MW 机组 DCS（Ovation MKII），#1 机 6kV 工作段断路器位置经 1C31238H01 采回。夜班 DAS 报”Breaker Pos Mismatch — 6kV Fdr A Phase Loss”。查 Slot7 Ch05 恒为 0 虽现场接点闭合，量 TB 两端有 125V DC → 判定 DI 通道光耦失效。早上有低负荷窗口，DCS 工程师在线 Allow Removal→确认该点无单点跳闸风险（三取二逻辑已旁通）→松闩锁拔旧→核对新模块丝印同 PN→插新→系统读 SN→在线强制测试确认 Ch05 随现场接点变位→取消强制恢复监视。全程无停机约 12 分钟。老师傅说：这种 125V DI 模块和 TB 每面电气柜至少留一块，比临时找停产件被炒高三倍强。
常见问题解答 (FAQ)
Q1：支持热插拔吗？可以直接带电拔插？
支持，但先在 Ovation Station Configuration 或 I/O 诊断点”Allow Module Removal”，确认该 DI 点无参与单点跳闸/关键联锁（或先做软件强制旁通）。拔前看底座 LED 状态，插新后系统自动重读序列号——不建议在机组启停关键阶段随意热拔。
Q2：一定要配终端块（TB）吗？模块能自己接线？
必须配。1C31238H01 插在 Ovation I/O Base Assembly 上，现场线接配套 Terminal Block（高压 DI 专用 TB，如 1C312xx 系列对应型号）螺丝端子。模块与 TB 通过底座针排互连，模块本体无现场接线螺钉。采购时确认柜内已有对应 TB 或一并订购——不可用 24V DC DI 的 TB 混用。
Q3：能接 24V DC 现场信号吗？和 1C312xx 低压 DI 怎么区分？
不能。1C31238H01 额定 110–125V DC/AC，”1″ 阈值约 90V，24V 信号会被判为”0″。低压 DI（24V DC 型，如 1C31125Gxx 系列）是另一模块。槽位 Drop 组态时也分 DI-HV 与 DI-LV，插错类型报 Incorrect Module Type。
Q4：现场是 125V DC 但模块标也能接 120V AC，有注意事项吗？
可以。模块输入电路兼容 AC 50/60Hz 120V，但去抖滤波参数是按 DC/AC 分别优化的——组态时需正确选 Input Type（AC/DC）使软件去抖算法匹配，否则可能偶发漏采或抖动报警。
