产品详情

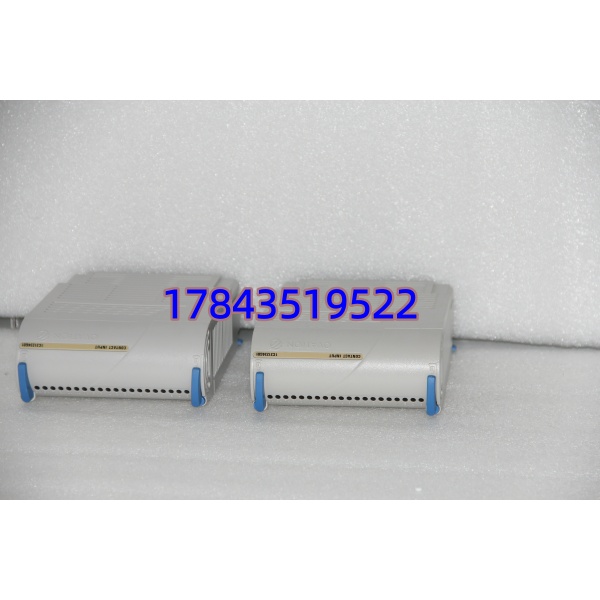

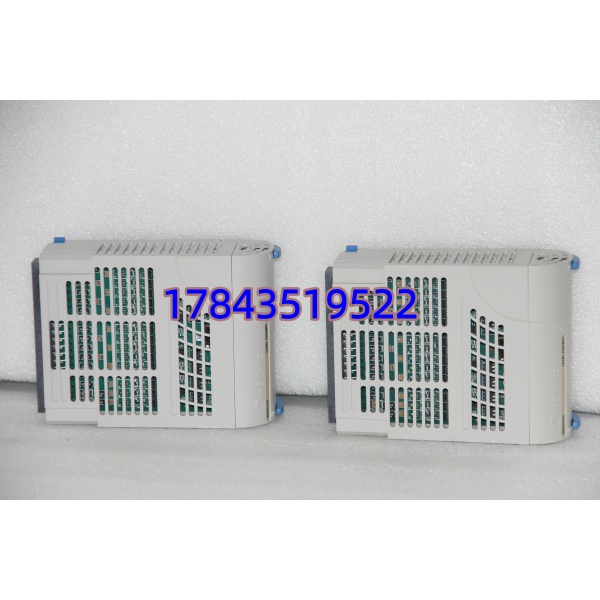

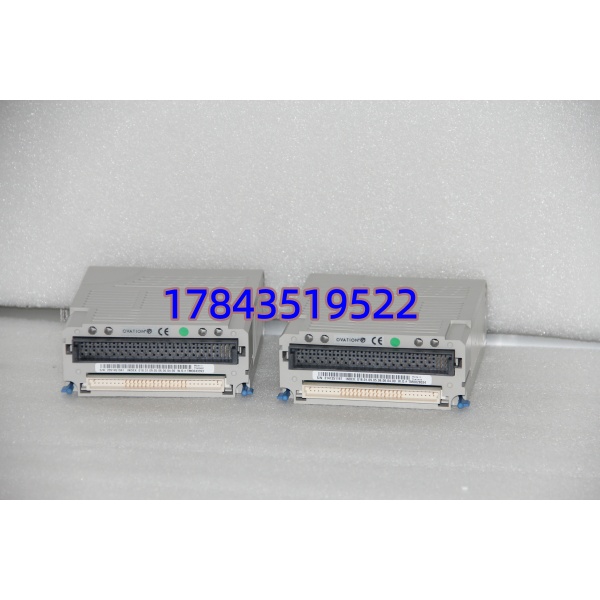

· 型号：1C31234G01
· 品牌：Emerson（原 Westinghouse Ovation）
· 系列：Ovation DCS — Analog Output Module, 16-Ch Current
规格参数
- 产品类型：Ovation I/O 模拟量输出模块（Analog Current Output Electronic Assembly）
- 适用控制器：Ovation OCR 系列，通过 I/O Drop（本地或光纤远程扩展）自动刷新
- 输出通道数：16 路，独立
- 输出类型：Current — 4–20mA、0–20mA、±20mA（组态选定，默认 4–20mA）
- 输出范围（物理）：典型 0–21.5mA 饱和范围，过量程指示通过 Quality 位反映
- 分辨率：16-bit D/A 转换器
- 精度：典型 ±0.1% FS（需以 Ovation 规格书为准，受负载阻抗及线制影响）
- 负载阻抗：最大 750Ω @ 24V 外部 AO 回路电源（典型现场阀定位器 250–500Ω）
- 回路电源：由外部 24V DC 经 AO 底座端子供给每路（需确认底座版本供电方式）
- 回读/诊断：支持输出电流回读（Open Wire / Broken Loop 检测——需底座及组态使能），模块 ERR/MOD/NET LED 指示状态
- 更新周期：控制器 I/O 扫描典型 100–250ms（由 Drop Task 组态决定）
- 底座要求：须配 Ovation AO 专用底座（如 1C31113G03 / G04 带端子底座），模块与底座机械键码唯一匹配（不能插 AI/DI/DO 底座）
- 通讯接口：Ovation Drop 专有总线，硬件组态自动映射 Point → AO Channel
- 供电（逻辑侧）：由底座背板 5V 供给；负载侧外供 24V DC
- 工作环境：0～+60℃（存储 -40～+85℃），5～95%RH 无凝露
- 物理尺寸：插卡式约 100×150mm，重≈0.2kg
- 认证：FM / CSA / CE（依批次），NEMA/ISA 环境等级
- 生命周期：Legacy — Emerson 转 5X 新编号（5X00170G01 等），1C31234G01 以库存/拆机流通
产品介绍
1C31234G01 是 Ovation 系统标准 16 路电流 AO 卡，控制器里定义一个 Analog Output Point 绑 Slot/Bit/Range（如 4–20mA = 0–100%），下载后自动输出对应 mA 值。它不像 PLC 模拟量要手调 DIP 开关——几乎全在 Ovation Station Configuration 和 Point 定义里完成。
坦白讲，AO 模块本身故障率低，现场出问题多是：① 外接 24V AO 回路电源熔丝断（所有通道归零）；② 负载阻抗超限导致饱和；③ 底座端子氧化接触不良造成个别通道漂移。换模块时注意底座必须是对应的 AO 类型（1C31113Gxx），AI 底座插不进（键码不同），别买错。
应用场景与行业案例
痛点切入
电厂给水旁路调节门突然全关（AO 输出 0mA），查 Ovation Point Value 显示 50% 但现场表量回路电流 0mA。Cross Check 把模块移邻槽好底座——输出恢复→锁定原槽底座端子内部铜片疲劳（老厂 20 年未换底座）。换底座保留模块，恢复。没冷备多耗一小时。
典型场景
- 火电厂 DEH/MEH 小回路 — Ovation 输出 4–20mA 给汽机调门定位器、给水泵液力耦合器执行机构
- 化工装置控制阀 — 流量/液位/压力回路 AO → 智能定位器（HART 可并行穿通，AO 卡本身不处理 HART）
- 废水/除灰加药 — 计量泵冲程控制（0/4–20mA）
- 老 Westinghouse Ovation 保留 — 只换电子模块（1C31234G01 ↔ 5X00170G01），原 AO 底座及接线不动
真实案例
北方某热电厂 #1 机低压旁路阀在 RB 试验时无故全开（AO 跳变为 0mA 使阀 FAIL CLOSE）。Ovation 诊断报 Slot x AO Module Communication Warning 后自动恢复。拆 1C31234G01 见背面靠近电源引脚有轻微熏迹（上次柜顶冷凝水渗入底座后未换模块）。库房有测好拆机 1C31234G01＋新底座 1C31113G03，断电换底座→插模块→Drop Rescan→手动输 12mA 验证定位器动作→恢复自动。热控班说 Ovation AO 底座比模块先老化，大修该查端子扭矩和底座状态。
常见问题解答 (FAQ)
Q1：支持热插拔吗？Ovation AO 模块能带电拔插？
后期 Ovation Drop 支持受控热插拔（Slot 先 Offline），但 AO 输出会在拔卡瞬间按 Fallback 动作（通常 Default Safe State = 0mA 或 Hold Last）。对关键调节回路可能引起阀门动作——建议切手动或停 Drop 电源更换，确认 Fallback 组态值符合工艺安全要求再操作。
Q2：1C31234G01 和 5X00170G01 能互换吗？
通常可以。Emerson 将原 Westinghouse 编号转 5X 系列，硬件兼容、固件向下兼容。Ovation Station Configuration 里 I/O Type 选 Analog Output 即可，老极早期软件遇警告可执行 Re-recognize Module。
Q3：现场阀收不到正确电流先查什么？
① 确认 Ovation Point 值非 Quality Bad 且强制未激活；② 量 AO 底座端子间电压/电流（串 mA 表），确认外接 24V AO 回路电源正常、熔丝完好；③ 查负载阻抗 ≤750Ω；④ 交叉换模块验证——大多情况是回路电源或负载问题。
