描述
产品详情

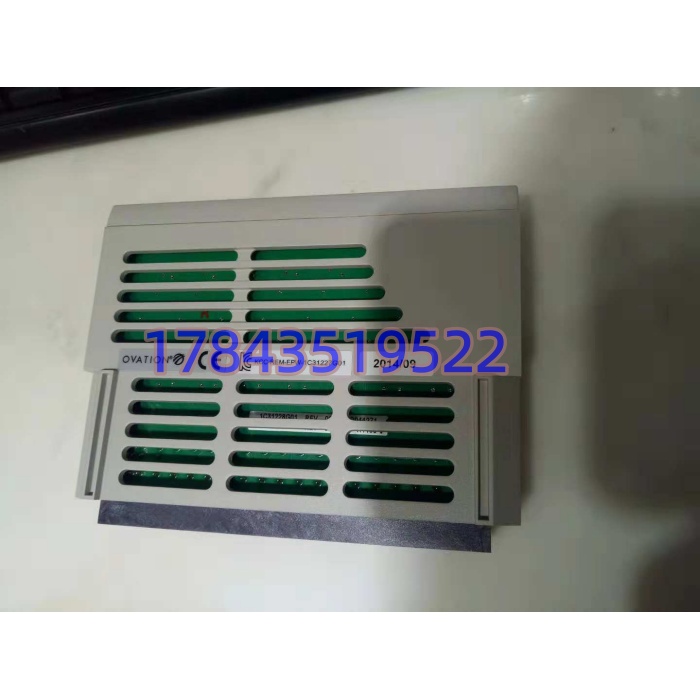

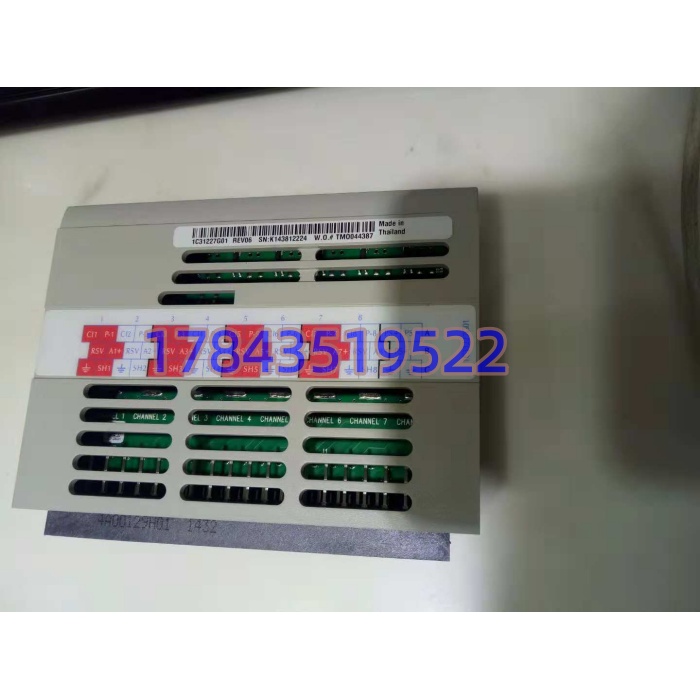

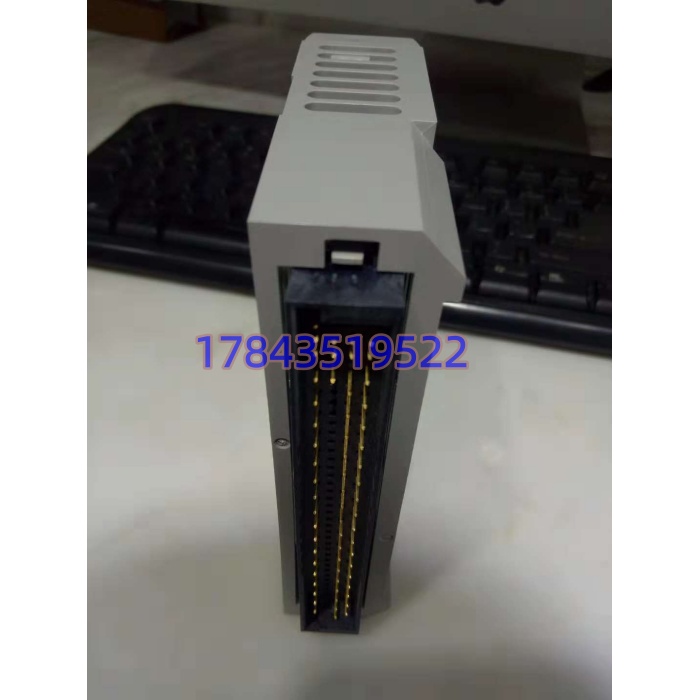

· 型号：1C31227G01
· 品牌：Emerson (艾默生过程控制 / 原 Westinghouse)
· 系列：Ovation DCS I/O（AI High Speed 子系统 PMOD）
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | 1C31227G01（配套EMOD：5X00070G01 或 1C31224G01） |
| 模块定位 | 模拟量输入个性模块 (AI PMOD)，安装于EMOD前端，负责物理接线与信号调理 |
| 通道数量 | 8路独立差分/伪差分输入（通道间不隔离，通道-系统隔离） |
| 默认信号 | 4-20 mA DC（现场供电或本地辅助电源供电） |
| 可配信号 | 通过配对EMOD选型和跳线可适配 ±1 VDC、±10 VDC（对应PMOD换1C31227G02） |
| 分辨率/精度 | 14位（由EMOD的ADC决定，PMOD本身无ADC），±0.1% FS典型，50/60 SPS/通道 |
| 隔离特性 | 通道至Ovation背板：1500 VAC RMS（光电+磁耦，由EMOD与PMOD共同实现） |
| 浪涌保护 | 内置TVS钳位与RC滤波，吸收现场感性负载通断瞬变（参考 Ovation I/O Ref R3-1150） |
| 接线接口 | 可拆卸弹簧/螺钉端子排，支持屏蔽层SH与机柜地EARTH跨接片配置 |
| 供电依赖 | 无独立电源，由配对EMOD经背板24VDC取电并驱动前端调理 |
| 热插拔 | 支持RIUP（先拔EMOD后拔PMOD，或整体带EMOD拔，顺序错易抖信号） |
| 物理规格 | 约 118×28×93 mm（长×宽×高，含端子），重约0.12 kg，IP20 |
| 工作条件 | 0°C 至 +60°C（部分渠道标-20~70以原厂手册为准），5-95% RH非冷凝 |
| 合规认证 | CE、UL、CUL Class I Div 2，符合 IEC 61131-2 |
| 生命周期 | Ovation经典AI组合件，新项目导向MD I/O，但1C31227G01仍广泛库存流转 |
产品介绍
从场景痛点看，电厂除灰系统或化工厂罐区那些零散8路压力/液位点，如果全塞16通道HART卡太浪费槽位，塞老13位卡又过不了精度审计——1C31227G01+5X00070G01的组合就是Ovation给“中等密度非关键测点”留的精准填空。它的定位很朴素：PMOD不运算，只干三件事——把现场两线制变送器的4-20mA引进来、用RC+TVS把变频器和雷电感应的毛刺吃掉、再用端子排把线锁死方便维护。现场实测发现，在水泥磨电气室这种粉尘+谐波双重地狱里，原装1C31227G01的端子排镀层和多级滤波能让AI读数漂移从±0.3%压到±0.08%，比某些第三方“兼容PMOD”稳得多。严格来说，它只在配5X00070G01（电流版EMOD）时跑4-20mA，若误配5X00070G02（±1V EMOD）又装了G01 PMOD，软件里选电压量程会量出非线性误差——PMOD本身不分辩信号类型，类型匹配是EMOD固件和硬件前端电阻网络决定的，别以为换PMOD就能解锁电压输入。
商业端采购这货和上次说的1C31132G01（AO PMOD）是镜像坑：下单写“Ovation AI卡”，供应商可能发EMOD（5X00070G01）也可能发PMOD（1C31227G01），两者是前后堆叠关系不是替代关系。某个污水处理厂碰到过，库存只有EMOD，急单买回PMOD插不进去干瞪眼。买的时候必须让销售拍“带端子排的长条板”照片确认是PMOD，且核对端子排侧面有无Emerson压印——翻新件常把国产Generic端子排装上卖。另外老装置从13位AI（1C31113G05+1C31116G02）升14位时，PMOD必须同步从旧款换成1C31227G01，光换EMOD不换PMOD，状态寄存器位定义和开路检测逻辑对不上，Developer Studio里会报Personality Mismatch。
替换与升级建议
- ✅ 直接替换：同型号 1C31227G01。物理尺寸、端子排定义、与5X00070G01/1C31224G01 EMOD的配合公差完全一致，断电后先拔EMOD再拔PMOD、新件按“先PMOD后EMOD”顺序装回，无需改I/O组态（若原系统已是14位AI配置）。注意端子排可复用旧件，但建议连排一起换以防螺丝滑牙。
- ⚠️ 软件兼容（需改配置）：1C31227G02（电压型PMOD，配5X00070G02/G03 EMOD）。若现场要从4-20mA改测±10V信号，必须PMOD和EMOD成对换，并在Ovation I/O Builder里把Range选成Voltage并重算Scale。改动约20分钟组态+下装，适合测点性质变更时考虑；只换PMOD不换EMOD等于信号链前端电阻网络不匹配，读数会歪。
- ❌ 硬件不兼容：1C31224G01（这是EMOD不是PMOD）、1C31116G02（老13位AI的PMOD，机械能插但状态寄存器映射不同）、Foxboro FBM端子板、通用接线端子排。1C31227G01是Ovation私有机械键位+前端调理网络，插不进DeltaV/800M底座，也不能代替EMOD做A/D转换。严禁拿“AI模块”笼统词去跨层级互代，目前无第三方Pin兼容克隆，缺口靠Em及授权库存商填。
