描述
产品详情

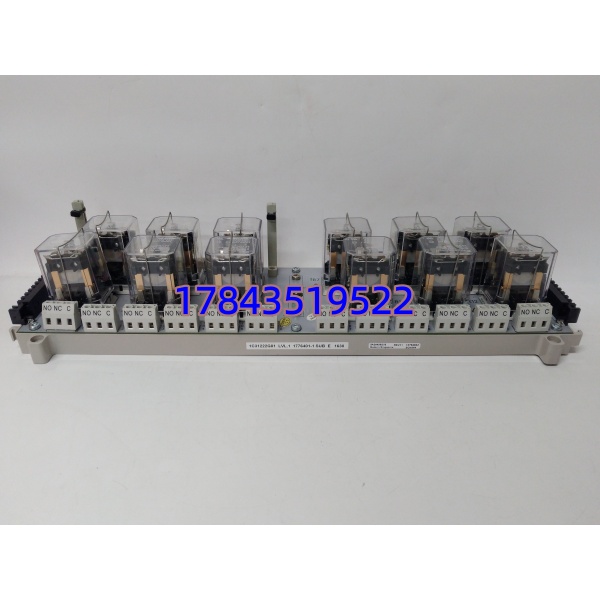

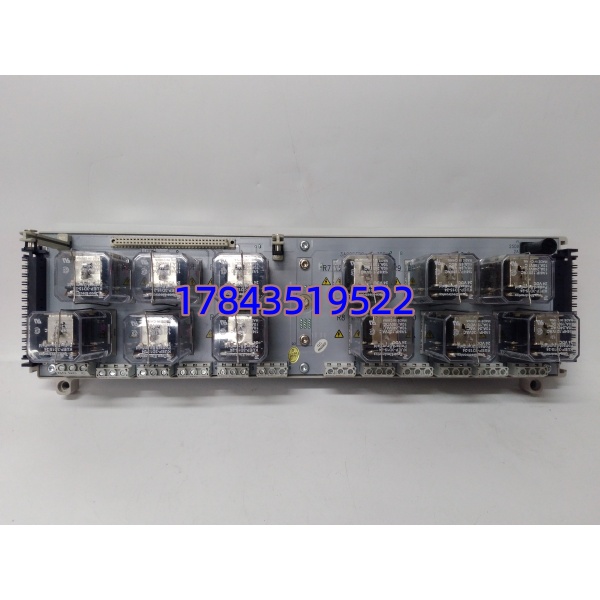

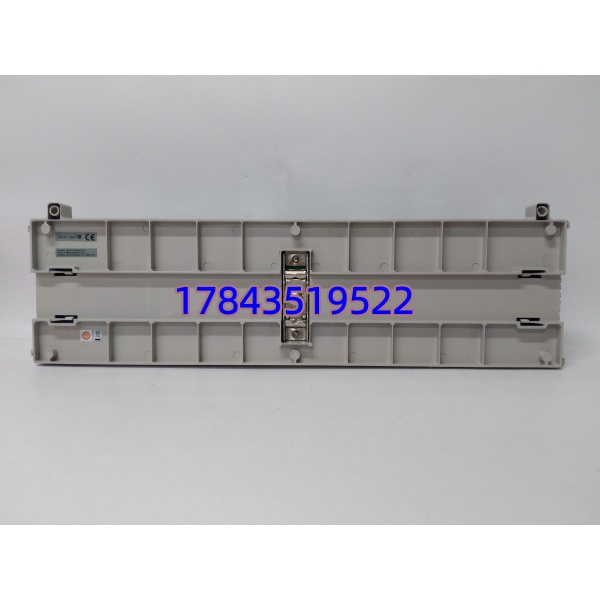

· 型号：1C31222G01（Emerson Ovation DO Module）
· 品牌：Emerson Automation Solutions（Ovation DCS）
· 系列：Emerson Ovation DCS — Digital Output Module (16 Channel)
规格参数
| 项目 | 规格 |
|---|---|
| 模块类型 | Ovation 16-Channel Digital Output (DO) Module |
| 适用系统 | Emerson Ovation DCS — Local I/O Rack (ICR) / Remote I/O Unit (RIO)，配 Ovation Controller (OC/Drop) |
| 输出通道数 | 16 路（通常分组 2×8 共享 COM） |
| 输出类型（依端子板配置） | 继电器干接点（多数 1C31222G01 + 1C31116G01 TB）或 Solid State DC |
| 触点额定负载 | 典型 2 A @ 30 V DC / 250 V AC（阻性），依具体继电器型号 |
| 隔离 | 通道组 ↔ Ovation 背板总线 ≥ 500 V AC (1 min)；通道间共 COM |
| 更新周期 | 随 Drop 扫描周期（典型 100–250 ms） |
| 前面板指示 | Module OK (绿)、Fault (红)、每通道或组 LED (部分版) |
| 配套端子板 | 通常 1C31116G01（DO TB w/ relay sockets）或 5X 系列 TB——以现有机架为准 |
| 供电 | 由 Ovation I/O 机架背板供给（通常 +5 V / +24 V 内部） |
| 工作温度 | 0 ～ +60℃（控制室级），存储 -40～+85℃ |
| 湿度 | 5%–95% RH 无冷凝 |
| 认证 | CE、cULus、FM / CENELEC（装于认证机柜） |
| 安装 | 插入 Ovation I/O 机架指定槽位（非控制器槽），带前面板 ejector |
产品介绍（切入策略：E-维护者视角）
现场换过几块 1C31222G01——最常见故障不是模块本体而是配它用的 外接继电器（插在端子板 1C31116G01 上）线圈老化或触点烧结，让人误判 DO 卡坏。严格来说模块本体只给光耦驱动信号，真正带负载的是端子板继电器/SSR；换 DO 卡前先量通道 LED 亮否、强制输出测线圈端有无电压——能帮你少换一块好卡。模块 EEPROM 存序列号及点使能信息，不存逻辑。
从库存视角：Ovation DO 卡比 AI 卡故障率低但继电器端子板消耗快，建议按每 3～4 个 DO 机架备 1 块冷备件，同时端子板继电器按装置数 N+5%～10% 备（易损）。部分老 Ovation 装置 1C31222G01 已标注 Phase-out 推新 silicon 版——老线延寿找测试合格拆机件，新 Drop 改造核对兼容 Matrix。
应用场景与库存策略
ESD 或 MFT（主燃料跳闸）中 DO 卡驱动跳闸电磁阀/报警铃——卡坏直接导致无法远方跳闸或无声光报警，虽有三取二/MFT 硬接线旁路但最好有备件。
典型场景与备货建议：
- 火电 — 锅炉 MFT/ETS 跳闸电磁阀驱动 & 全厂报警铃：Ovation DO 卡驱动 24 V DC 电磁阀及 220 V AC 警铃，建议每 Drop 含 DO 机架备 ≥1 块冷备件。
- 化工 — 装置区 ESD 联锁输出（关断阀/泄放阀）：非它不可（SIS 联锁执行端之一），建议最低按 DO 机架数 1 块/3–4 机架。
- 水处理 — 泵启停接触器线圈控制：小系统单机架也建议备 1 块。
- 老线延寿 — Westinghouse 初版 Ovation：确认现插槽是 1C31222G01 而非 1C31223（AO）或 1C31125（DI）——物理可插但类型不同系统拒认。
真实案例：
某 300MW 机组 Ovation 系统（Drop 2）夜班报”DO Ch 5 Stuck Off”——强制输出 Ch5 LED 亮但现场电磁阀不动作，量端子板继电器线圈有驱动电压、触点端无通——确认继电器触点氧化（老 98 年装），非 DO 卡故障。顺便检查同机架另一块 1C31222G01 发现 PWR LED 微闪（背板接触轻微松动），重新插紧 OK。库房本有拆机测试 OK 的 1C31222G01 但未用（好判别省了一块），只更换故障继电器 socket（备 N+10% 继电器）。事后要求：所有 Ovation DO 机架最低备 1 块 1C31222G01 + 按继电器座数 10% 备件。提醒：换 DO 卡后 Ovation Developer Studio → Hardware → Verify Module SN，确认 Point 映射不变。
