产品详情

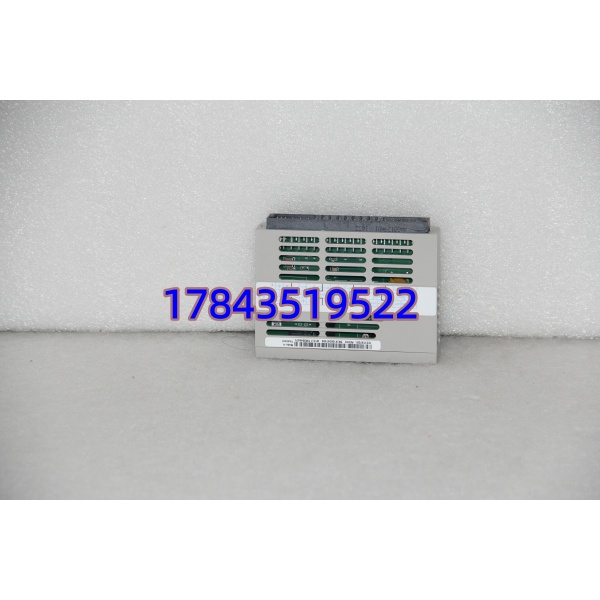

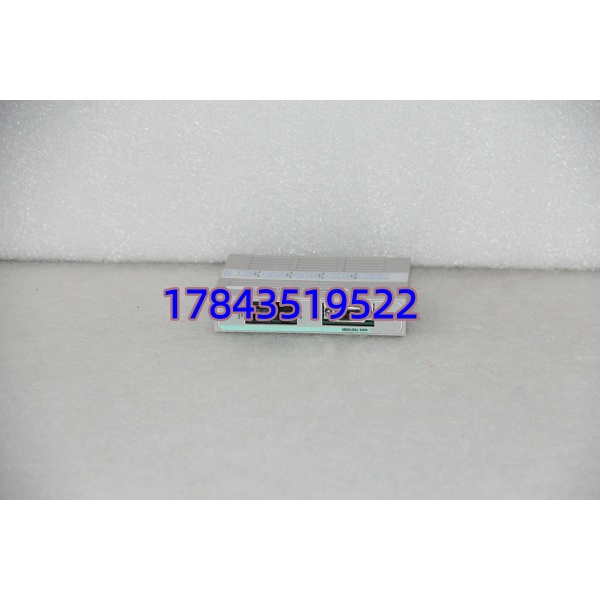

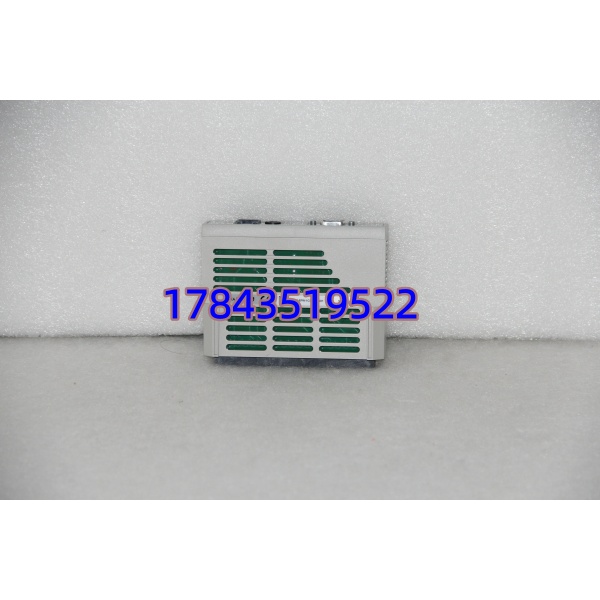

· 型号：1C31197G01
· 品牌：Emerson（原 Westinghouse 西屋）
· 系列：Ovation DCS — 16‑Channel Analog Input Module（AI，4‑20mA / Voltage 型）
规格参数
- 订货号：1C31197G01
- 产品类型：Ovation DCS 模拟量输入模块（Analog Input, AI），16 通道
- 输入信号类型（可组态/跳线）：4‑20mA、0‑20mA、±10V、±5V、0‑10V、1‑5V（依端子块跳线及 Drop 组态）
- 通道数：16 点，通常每 8 通道共享公共参考或独立回线（依 TB 类型）
- 分辨率：16 bit（含符号），典型量化误差 <0.025% FS（以手册为准）
- 精度：典型 ±0.1% FS @25℃（需核对校准证书，温漂附加）
- 输入阻抗：电流模式 ≈250Ω（跨接精密电阻），电压模式 >100kΩ
- 转换方式：积分式/逐次逼近混合（Ovation AI 典型），50/60Hz 工频抑制
- 扫描/更新时间：全 16 通道典型 40~80ms（依 Drop 负荷及模块固件）
- 隔离：通道组与背板总线间 ≥1500V RMS 光耦隔离；通道间通常不隔离（共参考）
- 状态指示：每通道 1× LED（亮=信号超量程/故障 依固件），模块 RUN/FAIL LED
- 背板供电：+5V DC（逻辑）+ 现场 24V DC 经 TB 引入（传感器激励可选）
- 热插拔：支持（Ovation I/O 底座设计，系统需允许 Removal/Insertion）
- 配套组件：须配 Ovation 指定 Terminal Block（如 1C312xx 系列 TB/OC）—模块本体无现场接线端子
- 工作温度：0℃ ~ +60℃（控制柜内）
- 认证：UL、CSA、CE，符合 IEC 61010/ IEEE 323（部分核级应用需核对 Q 认证）
- 生命周期：Legacy / 停产（PM410），MKII/MKIII Ovation 架构仍兼容，仅备件市场流通
产品介绍
1C31197G01 是 Emerson Ovation DCS 的 16 通道模拟量输入模块，负责把现场变送器来的 4‑20mA 或电压信号转换成数字量送控制器参与 PID、报警、趋势记录。模块通过 Ovation 专属 I/O 底座与端子块（TB）连接，组态里设定信号类型、工程量上下限、开路检测（Sensor Break Detection for 4‑20mA 下溢 <3.6mA 可报警）。
坦白讲这代 Westinghouse 原版 Ovation AI 早归 Legacy，但国内大量 300/600MW 火电厂、化工厂过程控制柜还在跑。常见故障是高共模干扰致某通道飘或开路检测误报、端子块弹簧疲劳接触不良——很少整块坏，多是 TB 或通道长期腐蚀。换件支持热插拔（系统允许时），插回同槽位 Ovation 自动重读序列号，点组态不需改动。有一点要注意：必须确认你柜内终端块型号与跳线（电流/电压）和原模块匹配，AI 模块与 TB 是配对关系，乱插会报 Base Type Mismatch。
应用场景与行业案例
痛点切入：
我在现场遇过电厂除氧器水位三取二，其中一块 1C31197G01 第 6 通道值缓慢漂移超死区，趋势呈锯齿——查是 TB 弹簧端子压线松动致回路阻抗变大。这种情形下先紧固 TB，若通道 A/D 芯片坏才换模块。热插拔换件比改组态省事太多，但要先确认该点无联锁单点跳机风险或做好强制旁通。
典型场景：
- 火力/联合循环电厂 — 主蒸汽压力/温度、给水流量、炉膛负压、烟气含氧量（4‑20mA 变送器→AI）
- 石油化工过程装置 — 储罐液位、反应器温度、流量累计前级采集（1‑5V/4‑20mA）
- 水处理/环保 — pH、浊度、溶解氧分析仪模拟输出采集
- 老产线 MRO — 原位替换故障 AI 模块，Ovation 数据库与 Drop 组态不变，插回自动识别
真实案例：
北方某 330MW 机组 DCS（Ovation MKII），#2 机除氧水位变送器柜经 1C31197G01 采三路 4‑20mA。夜班 CRT 显示 Ch11 值突跳至 -10%（报 Sensor Break）。摇表/回路查线正常，倒换 TB 端子线到邻通道 Ch12 数值正常→判定 Ch11 A/D 异常。早上有低负荷窗口，DCS 工程师在线 Allow Removal→确认现场已强制/旁通相关三取二逻辑→拔旧（闩锁松开）→核对新模块丝印同 PN→插新→系统读 SN→在线取消强制做点强制测试确认 4‑20mA 线性→恢复顺控。全程无停机，约 15 分钟。老师傅说：这种 AI 模块和对应 TB 每面柜至少留一块备件，比临时找停产件被宰强。
常见问题解答 (FAQ)
Q1：支持热插拔吗？可以直接带电拔插？
支持，但须先在 Ovation Station Configuration 或 I/O 诊断里”Allow Module Removal”，确认该点无关键联锁单点跳闸（或先做软件强制旁通）。拔前看底座 LED 无升格故障，插新后系统自动重读序列号——不建议在机组启停关键阶段随意热拔。
Q2：一定要配终端块（TB）吗？模块能自己接线？
必须配。1C31197G01 插在 Ovation I/O Base Assembly 上，现场线接配套 Terminal Block（OC/TB，如 1C31200G01 等对应型号）螺丝端子，模块与 TB 通过底座针排互连。模块本体无现场接线螺钉，采购时确认柜内已有对应 TB 或一并订。
Q3：4‑20mA 和 ±10V 怎么切换？需要改硬件跳线吗？
信号类型由两点决定：①TB 侧跳线/接线（电流模式通常 TB 内置 250Ω 跨接电阻，电压模式直连）；②Drop 组态里每个通道设 Input Type（4‑20mA / 0‑20mA / +/-10V 等）。两者须一致，否则读数错误或报 Sensor Break。换模块不需重跳线 TB（除非 TB 本身也换）。
Q4：Sensor Break（断线）怎么检测？误报怎么处理？
4‑20mA 模式下模块检测回路电流 <3.6mA（典型）判为断线/变送器失电，Ovation 可组态报”Bad Quality / Sensor Failure”。误报常见原因：两线制变送器供电不足（回路压降超 24V 余量）、TB 接触电阻过大、屏蔽接地不当引入干扰。先查回路压降和 TB 紧固，再考虑换模块。
