描述
产品详情

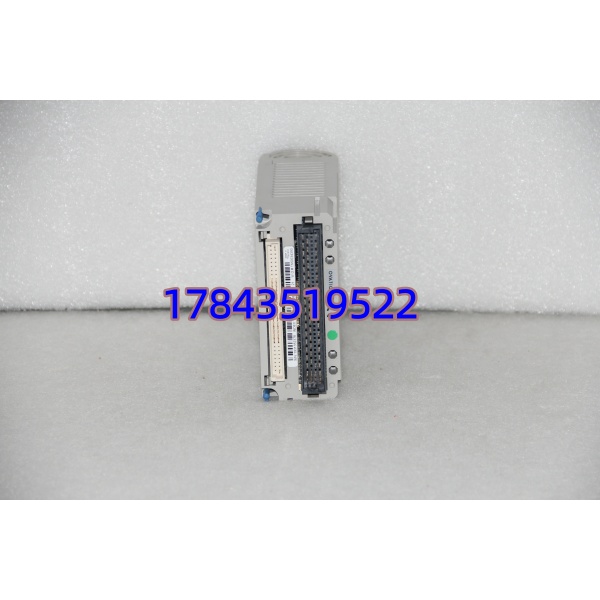

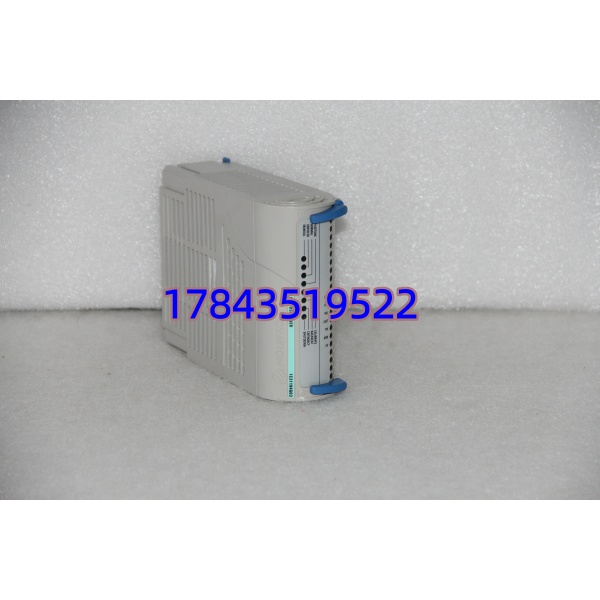

· 型号：1C31194G03
· 品牌：Emerson（原 Westinghouse Ovation）
· 系列：Ovation DCS — Digital Output Module, 16-Channel
规格参数
- 产品类型：Ovation I/O 数字量输出模块（Discrete Output Electronic Assembly）
- 适用控制器：Ovation OCR 系列控制器，通过 I/O Drop（本地或远程扩展光纤）自动刷新
- 输出通道数：16 点，分立
- 输出类型/负载能力：取决于配对底座（常见配 1C31122G01 底座=24V DC 固态输出 0.5A/点；配带继电器底座=机电继电器 2A/点 @120V AC）——采购时确认现厂在用底座型号
- 隔离方式：通道组与系统背板光电隔离（具体按底座类型）
- 诊断：模块状态 LED（MOD / NET / ERR），部分版本带输出状态回读（可通过 Point Quality 反映熔丝断/负载丢失，需底座支持）
- 更新周期：控制器 I/O 扫描周期典型 100–250ms（由 Drop 组态决定）
- 底座要求：须配 Ovation DO 专用底座（如 1C31122G01 / G02 等带键码匹配），模块与底座机械键码一一对应（不能插 DI/AI 底座）
- 通讯接口：Ovation Drop 专有总线（串行/光纤扩展），无需用户编程，硬件组态下自动映射
- 供电：逻辑侧由底座背板 5V 供给；负载侧由外供 24V DC 或 120V AC（经底座端子）
- 工作环境：0～+60℃（存储 -40～+85℃），5～95%RH 无凝露
- 安装：35mm DIN 导轨（Ovation I/O 机架），带锁紧杆；模块可标记标签 slot ID
- 物理尺寸：插卡式约 100×150mm，重≈0.18kg
- 认证：FM / CSA / CE（依批次），NEMA/ISA 环境等级
- 生命周期：Legacy — Emerson 转 5X 新编号，1C31194G03 以库存/拆机流通为主
产品介绍
1C31194G03 是 Ovation 系统标准 16 点数字量输出卡，插在配对的 DO 底座上把控制器逻辑”1″变成现场线圈驱动。它不像 PLC 要自己写映射——Ovation 控制逻辑里定义一个 Digital Output Point 绑定此 Slot/Bit，下载后自动生效。特别注意：负载类型和容量由底座决定（24V DC 固态 vs 120V AC 继电器底座），换模块时别只看电子卡，要核对底座型号与现场负载匹配。
坦白讲，这卡本身故障率低，现场 DO 点不动大多是第一：底座端子松或熔蚀；第二：现场感性负载（电磁阀）无续流打坏底座固态输出级进而波及模块。换模块建议顺带查底座端子和负载续流措施。
应用场景与行业案例
痛点切入
电厂汽机 EH 油站电磁阀控制，Ovation 发出开阀指令 DO 点无动作，Force 强制也不动。Cross Check 把模块移到邻槽好底座——输出正常，确认原底座 1C31122G01 上两通道固态输出级已击穿（电磁阀无续流）。换底座+模块回装恢复。没冷备多花一小时排查。
典型场景
- 火电厂 BOP — 控制油泵启停、电动门开/关指令、报警蜂鸣器（24V DC 固态 DO）
- 化工装置区 — 驱动 120V AC 电磁阀/马达允许回路（配继电器型底座）
- 水处理/除灰 — 远程 I/O Drop 控制冲洗阀、刮板机启停
- 老 Westinghouse Ovation 保留 — 只换电子模块（1C31194G03 ↔ 5X00058G01），保留原端子底座及接线
真实案例
华南某 600MW 机组临检后，除灰系统#3 仓泵进料阀无法自动开（DO 点无输出）。Ovation Point Detail 显示 Output = TRUE 但现场阀不动作，Force 1 仍无电压。把 1C31194G03 拔下插至同类型已知好槽——输出正常→锁定底座问题。库房有备用 1C31122G01 底座+测好拆机模块，断电更换底座（保留原接线），插回模块，Drop Rescan——点值正常。热工班感慨老 Ovation 底座比模块先退休，该留冷备。
常见问题解答 (FAQ)
Q1：支持热插拔吗？能带电拔插 Ovation DO 模块？
后期 Ovation Drop 支持受控热插拔（先在软件将 Slot 置 Offline 或确认可短暂失去该槽 I/O），保守做法尤其老系统：停 Drop 电源或切至允许离线状态再更换，避免 I/O 刷新异常或误触发现场动作（特别 DO 输出默认 Fallback 要设 Safe State）。
Q2：1C31194G03 和 5X00058G01 能互换吗？
通常可以。Emerson 将原 Westinghouse 编号转入 5X 系列新编号，硬件兼容、固件向下兼容。但必须配正确 DO 底座且 Ovation Station Configuration 里 I/O Type 选 Digital Output，老极早期软件如遇警告可 Re-recognize Module。
Q3：输出点不动先查什么？
① Force Point =1 看现场有无电压（确认 Fallback 没锁 Safe）；② 查底座负载电源熔丝；③ 交叉换模块到已知好槽验证模块；④ 查现场负载（电磁阀线圈阻值/短路）。大多数情况是底座端子或负载问题，不是模块。
Q4：底座用哪种？随便配端子块行吗？
必须用 Ovation DO 专用底座——典型 1C31122G01（24V DC SSR）或带继电器型。底座含键码与模块互锁，DI/AI 底座插不进。采购模块时确认卖家具不具备底座，老拆机常不带。
