产品详情

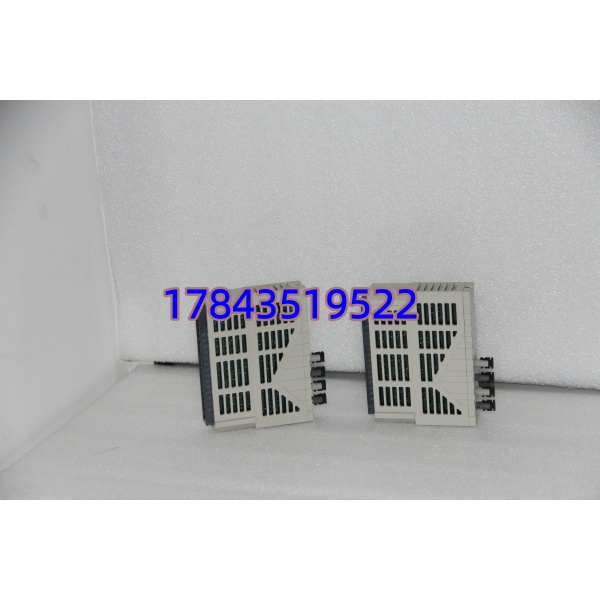

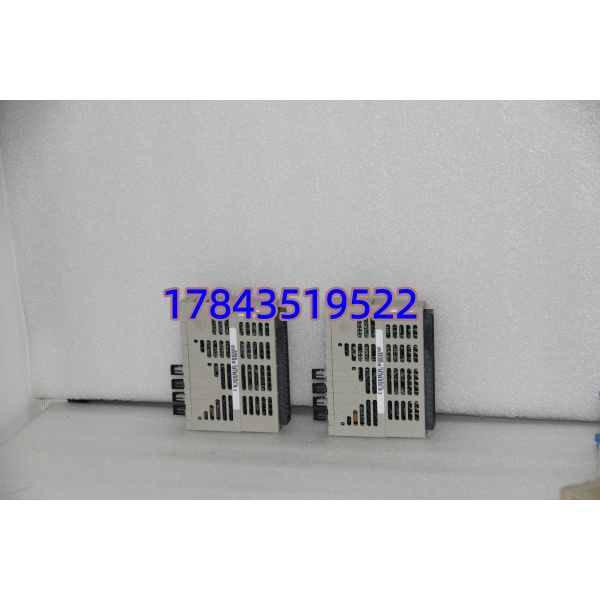

· 型号：1C31181G01
· 品牌：Emerson Process Management（原Westinghouse Ovation系列）
· 系列：Ovation DCS — MAU (Remote I/O Master Attachment Unit) / I/O Master Module
规格参数
- 订货号：1C31181G01（Ovation MAU Channel模块，常与1C31179G01配对使用组成双通道MAU）
- 产品类型：Ovation Remote I/O Master Unit（MAU），控制器侧RIO通讯接口卡
- 适用系统：Emerson Ovation DCS（含原西屋WDPF→Ovation升级项目），兼容OC、OCR、Ovation Controller机架
- 通讯协议：Ovation RIO（Remote I/O）专有串行协议，通过同轴或光纤链路连远程I/O Drop
- 数据传输速率：10 Mbps（RIO总线）
- 远程节点容量：单MAU支持最多 32个远程I/O节点（依具体RIO Drop配置，总点数受控制器限制）
- 冗余支持：支持双路MAU冗余配置（Active/Standby），自动切换，消除单点故障
- 热插拔：支持在线插拔更换（Hot-Swap），更换后自动重配远程节点
- 供电：由Ovation控制器/I/O机架背板供 24V DC，典型功耗 ≤7W
- 状态指示LED：Module OK（绿）、Comm Active（绿/黄）、Fault（红）、Link Status等
- 接口形式：后部RIO总线连接器（同轴 BNC×2 或光纤 ST，依现场Drop类型配缆）
- 安装方式：插入Ovation控制器本地I/O机架或扩展机架指定MAU槽位（通常Slot 1/2），导轨锁定
- 诊断功能：链路健康检测、远程节点通讯中断上报、模块自检、可通过Ovation Developer Studio在线诊断
- 工作温度：0～+60℃（柜内标准），存储 -40～+85℃，湿度 5～95% 非凝露
- 尺寸（约）：160×100×25 mm（Ovation标准模块尺寸），防护等级 IP20
- 认证：UL / CE / CSA，符合 IEEE/ANSI 及 NEMA标准（以原厂铭牌为准）
- 生命周期：已停产（EOL），原厂建议通过 Emerson Legacy Support 或备件市场获取
产品介绍
1C31181G01是Ovation DCS里的MAU卡——控制器这边的”远程眼睛”。它插在Ovation本地控制器机架，通过RIO链路把分散在各车间的远程I/O Drop（含AI/AO/DI/DO端子块）数据拉回来，再把控制命令下发给现场。简单说：没有它，控制器跟远程I/O节点就是断线的。通常成对配置（双MAU冗余），或与1C31179G01组双通道。
坦白讲这是电厂/化工厂老Ovation系统的命脉卡件——一台MAU掉通讯整片远程I/O全离线（汽机侧/锅炉侧辅机信号全丢）。原厂EOL后基本靠二手NOS件，采购时确认是MAU(Master)不是I/O端子模块，两者外形差很多别拿错。
应用场景与行业案例
痛点切入
我在现场遇过机组正常运行中#2 MAU Fault灯红、RIO Drop 3～7全部”通讯失败”，汽机ETS未动作但DEH部分远程模拟量冻结。查下来是MAU板上时钟晶振老化停振——这种卡不常坏但一坏就是一片远程I/O失联，必须有机架旁热备件直接插换。
典型场景
- 火电厂Ovation DCS远程车间I/O — 锅炉零米、汽机底层的远程I/O Drop通过MAU连主控室Ovation控制器，减少数百米信号电缆
- 石油化工厂罐区/码头远程测控 — RIO光纤链路跨装置区，MAU做控制器侧接口，双冗余保链路
- 水处理/造纸老WDPF升级Ovation项目 — 保留部分老远程I/O架，MAU兼容WDPF→Ovation过渡通讯
- 核电站BOP（Balance of Plant）辅助系统 — 非安全级远程测点经MAU接入主DCS
真实案例
南方某350MW机组DCS改造后第三年，早班发现Ovation Station报”RIO Link B Lost — MAU Ch B Fault”。A套MAU（1C31181G01）仍OK所以未跳机，但冗余失效。停机窗口打开控制柜，拔出故障MAU——金色锁紧杆弹开、垂直拔出（先确认B通道非唯一Active），插入备件NOS件，锁紧后约30秒自动同步，Link B OK灯亮。老师傅说这卡十年不坏，一坏就丢半边冗余，”没备件不敢睡”。
常见问题解答 (FAQ)
Q1：MAU卡（1C31181G01）支持热插拔吗？拔的时候会影响运行吗？
支持热插拔。若配置了双MAU冗余（Active/Standby），拔故障Standby件不影响控制；拔Active件会触发切换（短暂RIO重同步，通常<1秒，一般不停机但不建议随意拔Active）。单MAU配置拔卡会断RIO通讯——整片远程I/O掉线，机组可能触发MFT/ETS，严禁在线拔单MAU。
Q2：1C31181G01和1C31179G01什么关系？能互替吗？
1C31181G01和1C31179G01通常配对做双通道MAU（Ch A / Ch B），硬件版本略有差异但不能混指槽位随意互换后可能槽位使能逻辑不符——换件按原机槽位装回同样型号。备件建议成对储备。
Q3：换新MAU需要重新下载组态或做地址设定吗？
不需要下载组态。MAU本身无配置数据库，槽位决定其功能，插上后背板识别后自动加入RIO扫描。但需确认RIO Drop地址拨码（在远程I/O架Terminating Resistor/Node Address模块上）与原先一致，MAU只管链路不管Drop地址。
Q4：如何判断MAU硬件故障 vs RIO链路/远程Drop故障？
先看MAU LED：Module OK绿亮=卡自检过；Comm Active闪烁=正在通讯；Fault红=卡或链路严重错。若OK绿亮但所有Drop报丢失→查RIO同轴/光纤缆、终端电阻、远程Drop电源。若OK不亮或Fault常红且重插无效→MAU本体坏概率大。
