产品深度介绍

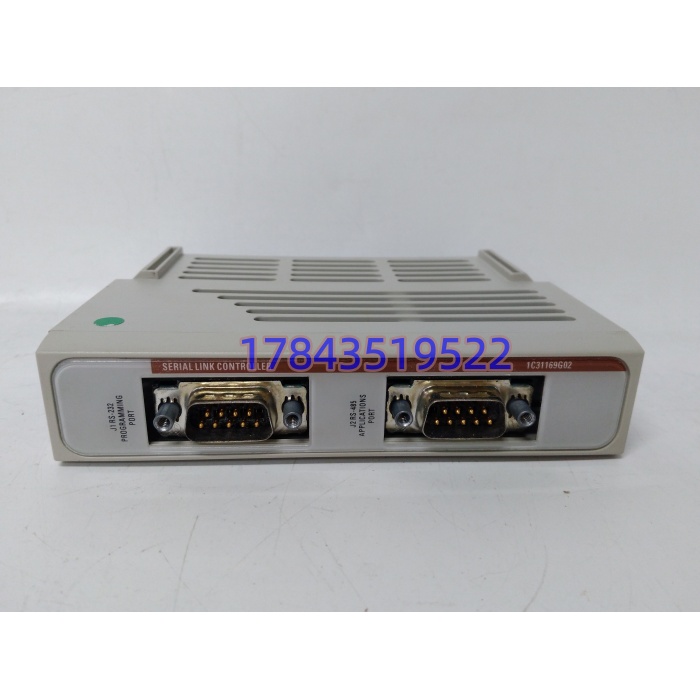

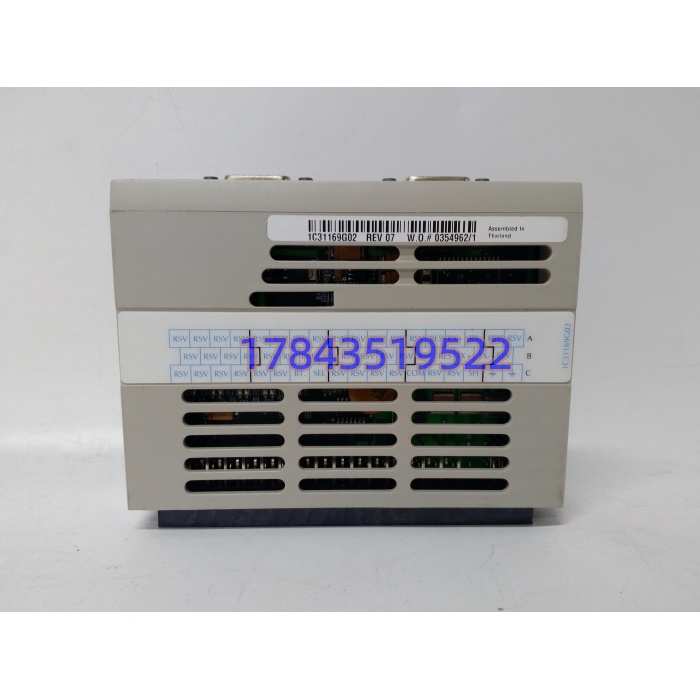

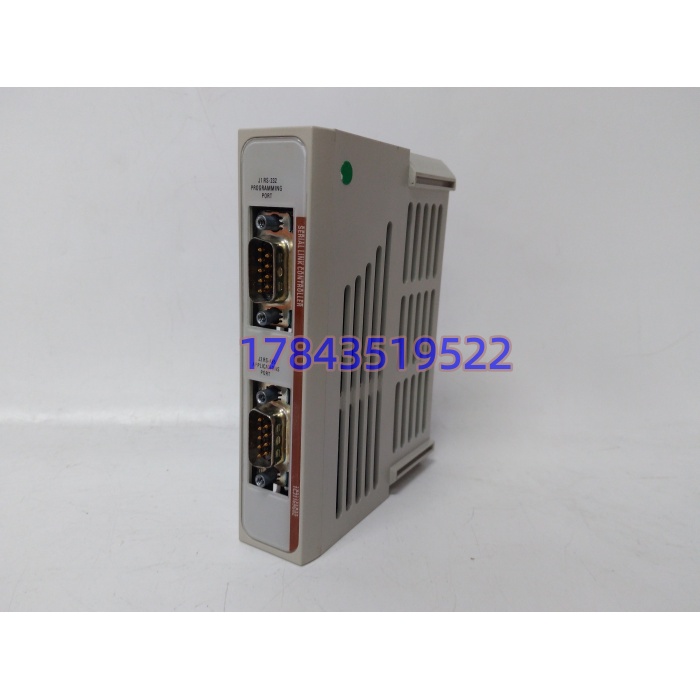

当化水车间那台老 RO 控制柜的 Modbus 表突然从 Ovation 操作树里掉线，查下来是 1C31169G02 的 RS-485 收发器击穿——这种串口卡坏起来不吵不闹，J2 口 LINK 灯灭，但控制器侧不报模块故障，只看到轮询超时累加。Emerson 1C31169G02 就是 Ovation 机架里专门干”对外翻译”的那块 SLC：背板吃 Node Bus 数据，前面板 J1 给笔记本做 19200 bps 配置口，J2 走 RS-422/485 四线把 Modbus RTU、DNP3、ASCII 送给变频器、智能流量计、遗留 PLC，最远拽到 1220 m 用屏蔽双绞线串 32 个节点。
跟普通串口服务器比，它值钱在两点：一是串口与背板间 1000 V AC 介电隔离，变频机房的地电位差打过来先烧光耦不烧背板；二是 Ovation 系统里它能走固件级诊断，断线、短路、校验错全推到控制室报警区，不用等人爬柜子看灯。短板也直说：西屋时代停产物料，原厂新件订不到，市面流通是 New Surplus 拆机或测试件；G01 是 RS-232 版、G02 是 RS-422/485 版，买错物理口不对，J1/J2 标错了现场得改线。MTBF 按 Emerson 老手册推算 >50,000 小时，但那是 24 V 干净电源下的数，现场电源波纹大直接砍半。
关键技术规格
| 参数项 | 规格值（以 Emerson Ovation SLC 硬件手册为准） |
|---|---|
| 产品定位 | Ovation DCS 串行链路控制器（Serial Link Controller, Group 2） |
| 通信接口 | J1: RS-232 D-sub 9-pin（配置/调试口，默认 19200 bps）；J2: RS-422/RS-485 四线端子（现场总线口） |
| 支持协议 | Modbus RTU/ASCII（主从可配）、DNP3、自定义 ASCII 帧 |
| 波特率范围 | 300–115200 bps（RS-232 最高 115.2 k）；RS-485 物理层 3.125 Mbps 能力，实用 ≤115.2 k |
| 最大节点/距离 | RS-485 多 drop 32 节点，屏蔽双绞线 1220 m（4000 ft）@ 9600 bps |
| 隔离耐压 | 串口↔逻辑公共端 1000 V AC 峰值/DC 介电隔离 |
| 背板供电 | 24 V DC（±10%），典型 1.5 A / 约 3.5 W |
| 诊断功能 | 看门狗、断线/短路检测、LED 状态（PWR/COM/ERR）、Ovation 侧读故障字 |
| 安装形式 | 插装 Ovation I/O Baseplate（LC 槽位），每底座装 2 块 SLC |
| 尺寸重量 | 约 150×100×30 mm，0.32–0.68 kg（依外壳版本） |
| 工作温度 | 0–55 °C（部分资料标 0–60 °C，以铭牌为准） |
| 存储温度 | -40–85 °C |
| 湿度 | 5–95 % RH 非冷凝 |
| 防护等级 | IP20 柜内 |
| 认证 | CE / UL 61010 / CSA |
应用场景与行业案例
化水 RO 站夜班，操作工发现 3# 段淡水流量趋势断档。仪表班到柜前，1C31169G02 的 J2 绿灯灭、ERR 慢闪，笔记本接 J1 发 Modbus 轮询，回”无应答”——485 口 TVS 被地电位反击打穿。备件柜有块 New Surplus 同号件（2021 年入的西屋原包装，深圳仓转），断 Drop 控制电、拔旧卡（注意先拆 J2 端子避免带电拔串口打火）、新卡插 Baseplate、J2 端子照旧件微距照片复原、上电 Node Bus 自动注册，Modbus 表 90 秒内全回树。值长说：”这卡单买一万出头，但 RO 停段一小时少产三百吨水，比卡钱贵二十倍。”
- 电厂化水及废水：多台智能流量计、氯分析仪、RO 高压泵变频器经 1C31169G02 的 RS-485 多 drop 进 Ovation，省一堆硬接线，非它不可是因为老表只吐 Modbus 不吐硬点。
- 油气管线站场：压缩机 RTU、custody transfer 流量计算机走 Modbus 主站轮询，115.2 k 波特扛高速扫描，泄漏检测算法靠它喂压力温度。
- 市政供水泵站群：井群 RTU 距主厂 1.2 km，485 四线直拉不用中继，下位机掉电上位照常看最后值。
- 老厂 DCS 升级过渡：新 Ovation 控制器经 1C31169G02 跟遗留 S7-300 PLC 做 Modbus 从站对接，分期切改期间保生产不停。
- 海上平台 ESD 辅机：J2 口隔离抗盐雾地环流，宽温版在 0–55 °C 机柜里跑 DNP3 抄火气子站。
