描述
产品详情

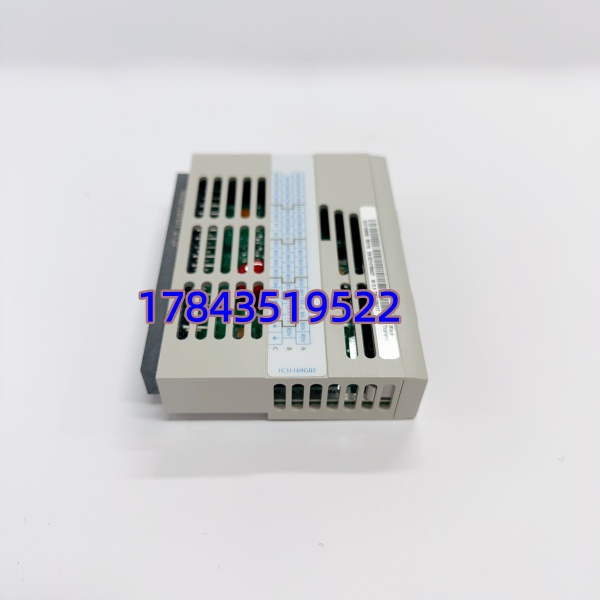

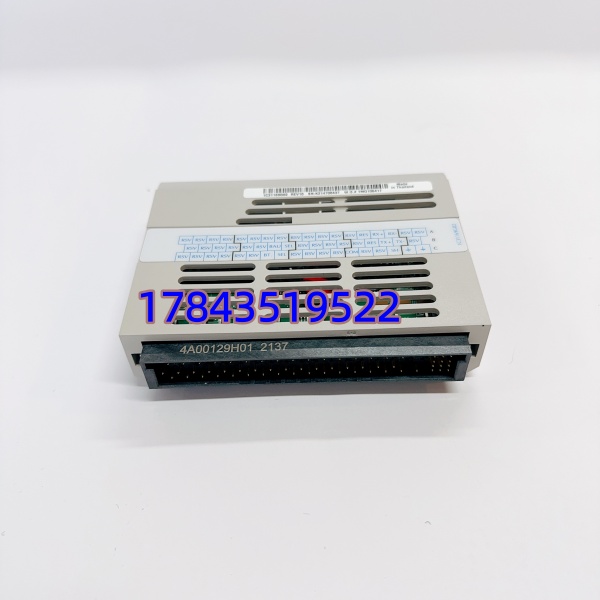

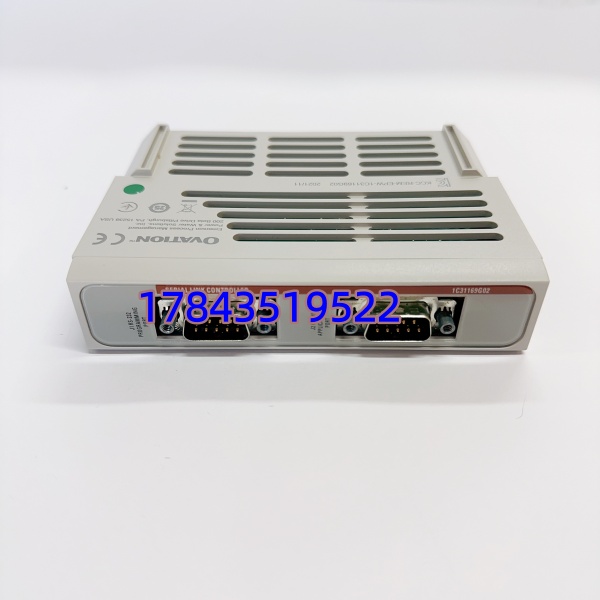

· 型号：1C31169G02
· 品牌：Westinghouse（现 Emerson Automation Solutions / Ovation DCS）
· 系列：Ovation Serial Link Controller（SLC）——Group 2 Serial Communications Module
规格参数
- 功能定位：Ovation DCS I/O 机架串行链路控制器，为系统提供 RS-232 和 RS-485/422 与外部设备通信能力，不做过程 I/O 采集
- 通信端口：Port 1 — RS-232（DB-9 或端子，通常用于本地配置/编程）；Port 2 — RS-485/RS-422 隔离口（四线 RS-422 或两线 RS-485，最长约 1200m）
- 支持协议：Modbus RTU（Master/Slave）、ASCII、DNP3 over Serial、自定义串口帧（依 Ovation SLC 配置工具）
- 波特率：可编程 300～115.2kbps（RS-232 最高 115.2k；RS-485 典型用 9600/19200/38400）
- 电气隔离：串口侧与 Ovation 背板逻辑侧 ≥1000V AC 峰值/DC 隔离，RS-485 口 A/B 对地为保护二极管防护
- 节点能力：单 RS-485 口理论带 32 个标准负载节点（加中继可扩展），轮询扫描周期依配置（典型 200ms～数秒）
- 供电：由 Ovation I/O 机架背板提供 24VDC（典型功耗约 3～5W），无外部电源端子
- 冗余：支持 1:1 模块冗余（主备 SLC 对），主模块故障无扰切换，需在 Ovation Station 中组态
- 安装方式：插入 Ovation 标准 I/O 机架（Drop）指定 SLC 槽位，配对应基座/端子块（如 5X00058G01 系列），支持在线热插拔更换
- 前面板指示：RUN（绿）、COM（通信活动）、FAULT/ERR（红），可结合 Ovation Station Diagnostics 查看链路状态
- 组态工具：Ovation Developer Studio / SLC Configuration Utility，配置串口参数、Modbus 寄存器映射（4x/3x/1x/0x ↔ Ovation Point Database）
- 机械：标准 Ovation 模块尺寸（约 160×106×38mm），重约 0.3kg
- 工作温度：0～+60℃（机柜内），5～95%RH 非冷凝
- 认证/EMC：CE、UL、cUL，符合 IEEE C37.90浪涌、IEC 61000-4EMC Level 3（电厂环境抗扰度）
产品介绍
1C31169G02 是 Ovation DCS 的串行链路控制器（SLC），简单说就是 Ovation 系统连第三方串口设备的”翻译官”。它插在 Ovation Drop 机架里，通过背板与控制器通信，对外提供一路 RS-232（通常接笔记本做配置或接老设备）和一路隔离 RS-485/422（挂 Modbus RTU 仪表、变频器、小 PLC、智能电表等）。你在 Ovation 组态里把 Modbus 寄存器映射到 Ovation Point Database，SLC 自动轮询并刷新数据——不需要额外网关机。
坦白讲，这模块现场最大的毛病不是坏而是”配置不匹配”——波特率/奇偶校验/从站地址设错导致链接断线，常被误判为模块故障。硬件本身 MTBF 不错，但长期运行端子氧化或 RS-485 口遭感应雷击打坏偶有发生。有一点要注意：SLC 槽位在 Ovation Drop 里有指定位置（通常 Slot 1 或特定 SLC Slot，不是任意空槽），换件前拍下原机架槽位图。
应用场景与行业案例
Ovation 系统要读厂用变压器温控器、化学水智能电导率仪、空压机 PLC 的 Modbus 数据——这些老设备没有 Ethernet，只有 RS-485。没有 SLC 模块你就得外挂网关或用硬接线，成本高还多点故障。
典型场景：
- 火电厂辅网（化水/输煤/除灰）：1C31169G02 通过 RS-485 轮询多台国产智能仪表（pH/电导率/浊度），数据进 Ovation 做趋势记录和加药控制。
- 石化装置现场变频器群：Ovation 通过 SLC 读 ABB/西门子变频器运行状态字和频率反馈，不需额外 HMI。
- 水电/新能源升压站 RTU 互联：RS-232 口接老式 RTU 或 GPS 对时装置做 NTP 转发（部分版本支持）。
- 造纸/冶金公用工程：连接第三方小型 PLC（如 S7-200 串口模块）做数据汇集进主控 Ovation。
真实案例：北方某 300MW 机组化水程控改造，Ovation 需接入 6 台国产硅表（仅 Modbus RTU RS-485）。原设计没配 SLC，临时用 MOXA 网关转 Ethernet 凑合但经常断链。后来加装 1C31169G02 插 Drop 2 SLC 槽，组态映射 4x 寄存器到 Ovation 模拟点，RS-485 手拉手接 6 台硅表（9600/8/N/1，轮询周期 500ms）。投运后连续 8 个月零通信中断，比外置网关稳得多。老师傅感慨”早知道 Ovation 原生支持串口模块，当初就不该省那槽位”。
