描述
产品详情

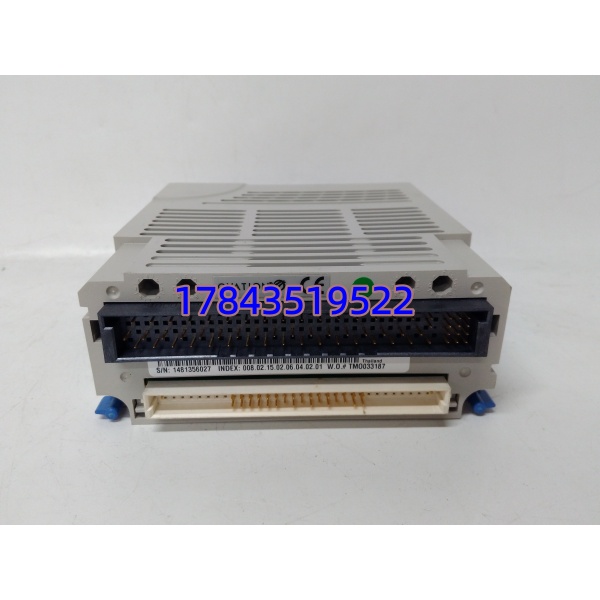

· 型号：1C31166G02
· 品牌：Emerson (Westinghouse Ovation)
· 系列：Ovation DCS — Digital Input Module (16 pt, 24 V dc)
规格参数
- 模块类型：Ovation 离散数字量输入卡（Digital Input / DI）
- 输入点数：16 点，分 2 组 × 8 点（每组共用 COM 参考）
- 额定输入电压：24 V DC（允许范围 18～30 V DC）
- 逻辑电平：”0″ ≤ 5 V DC，”1″ ≥ 15 V DC（典型导通阈值 13 V）
- 输入电流：典型 3 mA（OFF），5～7 mA（ON @ 24V）
- 传感器类型：支持干接点（需外部或模块供参考电压）或湿接点（外部 24V DC）
- 隔离：现场侧与系统侧光电隔离 ≥1500 V DC；组间电气隔离
- 输入滤波：硬件 RC + 软件可组态消抖（典型 0～250 ms 可选）
- 更新时间：典型扫描周期 ≤10 ms（随控制器任务周期）
- 状态指示：每通道 1 个 LED（ON=亮）+ 模块 OK/FAULT LED
- 供电方式：逻辑侧由 Ovation 机架背板 5 V DC 供给；现场侧 24V DC 由外部电源或端子块参考端引入
- 功耗：典型 ≈ 2.5 W（背板 5V 侧）
- 安装方式：插入 Ovation I/O Carrier（需匹配正确 DI 端子块型号，常见 1C31172 系列）
- 配套端子块：须配 Ovation DI 端子块（常见 1C31172G01/G03 等，分隔离/非隔离、弹簧/螺丝端子），现场接线在端子上
- 工作温度：0 ～ +60℃（部分资料 -20～+60℃）
- 存储温度：-40 ～ +85℃
- 湿度：5% ～ 95% RH 非凝露
- 认证：UL / CSA / CE / IEC 61131-2
- 尺寸（模块）：Ovation 标准单槽 ≈ 177 × 38 × 229 mm (H×W×D)
产品介绍
（从维护者视角+竞品对比切入）
1C31166G02 是 Emerson Ovation 系统最常用的 24V DC 数字量输入卡，负责把现场断路器位置、泵运行反馈、限位开关、急停按钮等开关量安全送进 Ovation 控制器做顺控和联锁。和 DO 卡一样，它本身不带接线端子——所有现场线接在 Ovation DI 端子块（FTA）上，模块通过 PMC 连接器与端子块对插。
坦白讲这卡现场最容易出问题的是端子块版本不匹配或弹簧端子疲劳。我遇过换 DI 卡后所有点灯正常但值不进控制器——是新采端子块引脚定义与旧版 G02 微差（G01/G03 混用），重核对 FTA Part No. 解决。另外干接点应用时注意端子块需供参考电压（通常模块或外部 24V 经监测电阻到 COM），不供参考读不到 ON。
应用场景与库存策略
痛点：老电厂 Ovation 站控 DI 卡老化偶发通道”粘死”（LED 亮但控制器读 0 或相反），特别是常年带感性负载反馈（接触器辅助点）未加续流二极管的。整柜换 I/O 载波不划算，只换单块 1C31166G02 保留端子及接线最快。
典型场景与备货建议：
- 火电厂/核电 — 断路器分合位、开关柜手车位置、保护动作信号 DI 进 Ovation 顺控 ⇒ 建议按 DI 槽位类型每规格留 1 件冷备（中心库保管），B→A 类升格若单站无冗余
- 水处理/污水 — 泵运行/故障反馈、液位开关、格栅高位 DI ⇒ 建议供应商 VMI 寄售或自留 1 件
- 老厂改造 — 原 Westinghouse Ovation 机架增 DI 容量，同代兼容直接插
- 已计划升 Ovation MKIV/MKV? — 过渡期仍建议留原件 ×1 覆盖迁移前突发故障
真实案例：
北方某 300MW 机组 #1 给水泵偶报”运行反馈消失”触发跳闸，就地泵实际运行。查 Ovation DI 卡 1C31166G02 通道 9 LED 亮但点值 0——量端子块 COM 端无参考电压（老 FTA 内部分压电阻虚焊）。临时跨线供参考电压恢复，订新同型号 FTA 端子块和一块 DI 卡做冷备。老师傅说——DI 卡坏少见，多是端子块弹簧或参考电源问题，换卡前先量 COM 电压。
