描述
产品详情

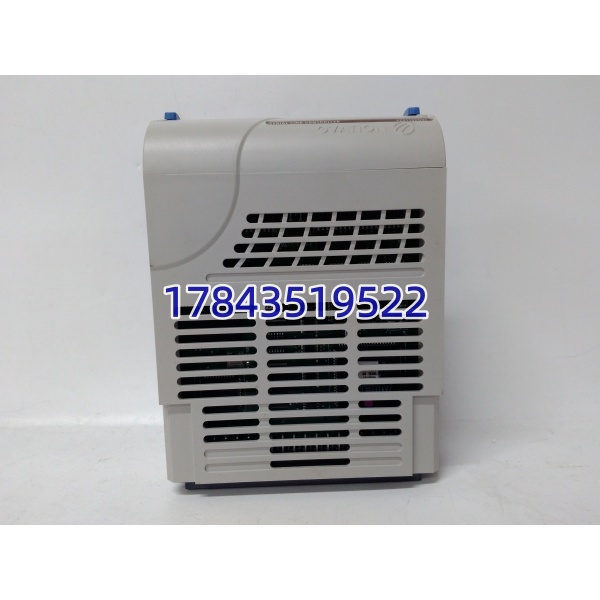

· 型号：1C31166G02
· 品牌：Emerson（Ovation / 原 Westinghouse）
· 系列：Ovation DCS — Digital Input Module (Type 1C31166)
规格参数
- 模块类型：16-Channel Digital Input (24 V DC, Sink/Source selectable per point group)
- 适用系统：Emerson Ovation DCS — 插装于 Ovation I/O Carrier（配合 I/O Base 如 OC-16 / IOTA）
- 输入通道：16 点，通常分组为 2×8 或 4×4，每组共参考（Common）
- 额定电压：24 V DC（工作范围 18–32 V DC 或 5–60 V DC 依版本，典型 24V 湿接点 / 干接点均可）
- 输入类型：干接点（无源开关）或湿接点（有源 24V DC 信号），软件可配滤波时间（通常 0–250ms）
- 逻辑电平：ON = 15–32V 加至输入端子；OFF = < 5V 或开路
- 隔离：通道组对地及背板光电隔离 ≥ 1500V AC (1 min)
- SOE 分辨率：1 ms 事件顺序记录（需控制器配置启用）

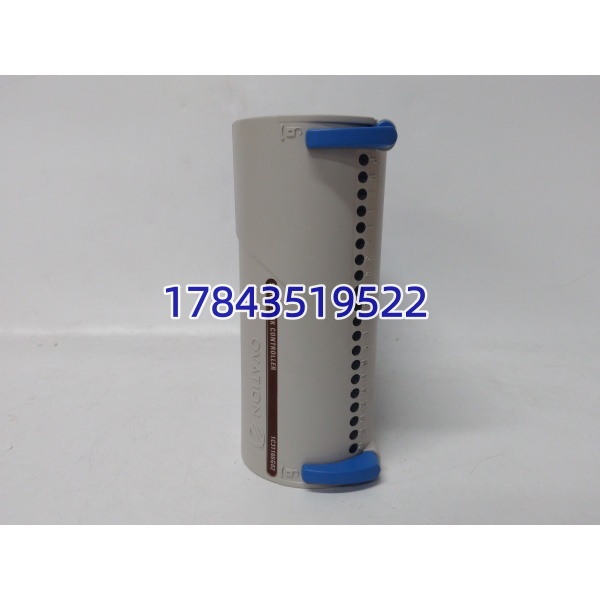

- 诊断：模块 Health LED、每通道 Status LED（亮=ON）、开路线检测（部分固件）

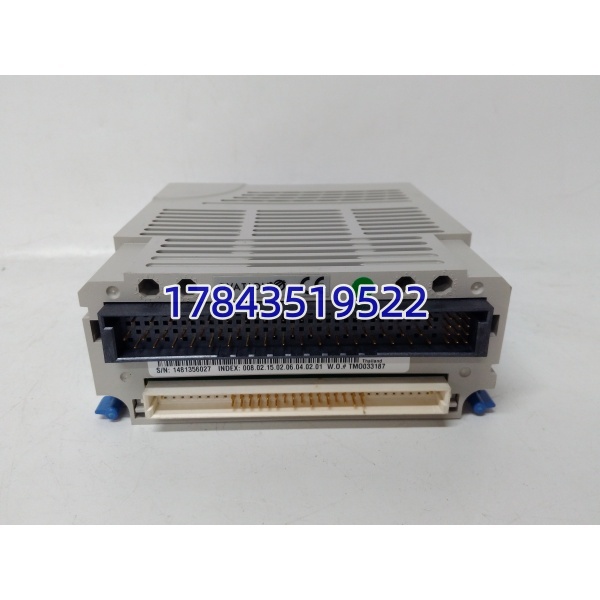

- 端子接口：通过 37-pin D-sub 或 带螺钉端子 I/O Base（依 IOTA 型号，常见 TBQC / TBOS）
- 热插拔：支持（Ovation I/O Carrier 在线更换，控制器自动重认）
- 供电：由 Ovation I/O 底座背板供 +5V 逻辑电，现场 24V DC 由外部直流系统引入端子
- 功耗：典型 < 3W
- 工作温度：0～+60℃（机柜空调环境），5%～95% RH 无凝露
- 认证：UL / CSA / CE，符合 IEEE 472（SWC）及 NEMA ICS 标准
- 配套需核：I/O Base / IOTA 型号（如 1X00021H01 / OC-16 等）、现场 24V DC 源极性及 Common 接法
产品介绍
1C31166G02 是 Ovation 系统里最常用的 16 点 24V DC 数字量输入卡——现场泵的运行反馈、阀门全开/全关限位、断路器辅助接点通过屏蔽双绞线接到 I/O 底座端子，模块周期性扫描状态送控制器，支持 SOE（事件顺序记录）做事故追忆。ControlStudio / Ovation Developer Studio 里只需指定卡类型和点滤波时间，不用跳线。
有一点要注意：它必须配正确型号的 Ovation I/O Base（IOTA），G02 后缀通常对应特定 Base 版本或固件特性（如滤波范围/诊断增强），换件时优先选完全相同 G02；若用 G01/G03 替代需核对 Ovation 硬件兼容矩阵——插错 Base 或版本不兼容会上电 Fault。另外现场 Common（公共点）接法（源型 sink 还是漏型 source）要在组态和接线中一致，最常见错误是把 PNP 传感器按 NPN 接法导致点不亮。
应用场景与行业案例
痛点：电厂 330MW 机组 Ovation 柜 DI 模块偶发”点闪断”——查下来是老模块输入光耦老化阈值漂移，低于 15V 识别不稳造成 SOE 伪记录。这种故障不常坏但影响事故分析，备一块测试好的在继保室能快速替换。
典型场景：
- 火电/核电——锅炉 MFT 关联辅机状态反馈（泵运行/停止、电动门全开全关）
- 水厂/污水——格栅/刮泥机运行状态及液位开关 DI 采集
- 化工——压缩机橇块 ESD 反馈点进 Ovation 做联锁监视
- 老 Westinghouse WDPF → Ovation 升级——保留现场 DI 线不变，只换 I/O 模块+Base
- 备件维保——原厂部分 G 版停产，靠同代 G02 拆机测试件轮换
真实案例：
去年协助某 135MW 自备电厂小修，#2 炉引风机”运行反馈”偶发丢失触发 RB 切旁路。查 Ovation 在线点值发现对应 DI 通道 LED 时亮时灭而现场继电器侧电压稳定 24.2V——抽出 1C31166G02 见背面输入侧光耦区域有轻微热斑（多年连续运行）。库房有测试好的同型号换上、下载 I/O 配置（自动同步不需重下整个数据库）、运行灯绿、反馈稳定。电控专工说”早知这卡光耦会漂移，去年预防性换了就好了”。
