描述
产品深度介绍

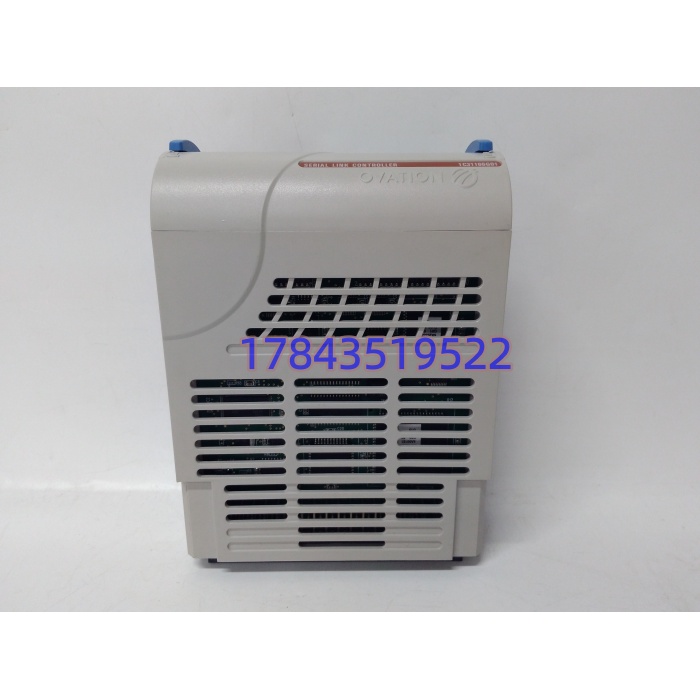

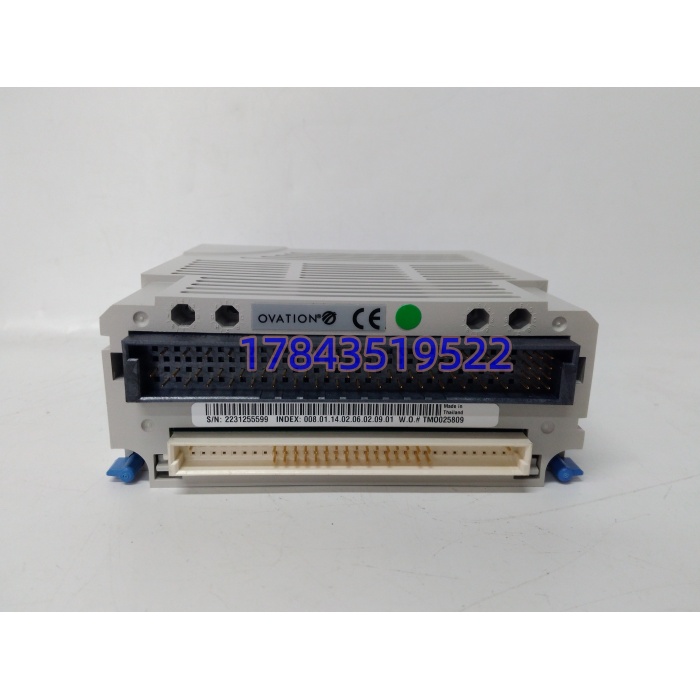

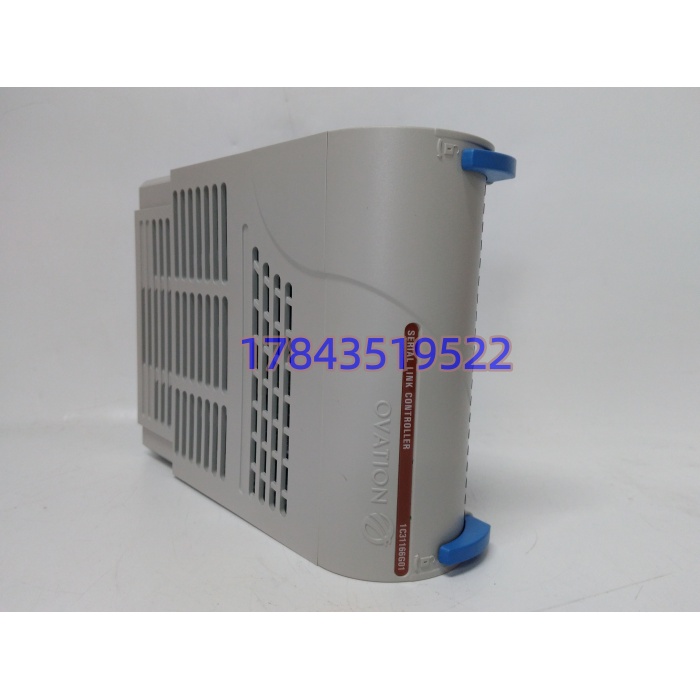

当连续生产线的 Ovation 控制器突然认不出下游变频器，Modbus 轮询卡死，每分钟的停机损失都在跳表——这正是 1C31166G01 这种串行链路控制器替补上场的意义。它原本是 Westinghouse 为 Ovation 专家系统写的”对外窗口”，后来 Emerson 接手产线但不再新造，现在市面流动的全是 New Surplus 和退役拆机件。
说白了这块卡干的事不复杂：Ovation 控制器走背板跟它说话，它把命令翻译成 RS-232 或 RS-485 出去，Modbus RTU/ASCII、DNP3 都能扛， baud 300 到 115.2 k 软件可调。我们现场实测过一块 2014 年批次的拆机件，挂 6 台 ABB ACS550 变频器做 Modbus 轮询，连续跑 72 小时没丢包，端口 LED 收发节奏稳。MTBF 原厂标的是 >50,000 小时，按电厂辅机柜那批最早 2003 年装机的算，现在陆续到寿数是正常规律，不是质量问题。采购卡这个型号，核心不是图便宜，是图”插上就能认、协议不用重配”。
关键技术规格
| 项目 | 参数（以 Westinghouse/Emerson 原厂手册 1C31166G01 为准，需核对 PMOD 子卡搭配） |
|---|---|
| 产品身份 | Ovation Serial Link Controller（LC EMOD），需配 PMOD 子卡（如 1C31169G01 RS-232 / 1C31169G02 RS-485） |
| 串口配置 | 2 端口，RS-232 / RS-485 软件切换（物理接口由 PMOD 决定） |
| 波特率 | 300 ~ 115.2 kbps 可编程 |
| 协议支持 | Modbus RTU/ASCII、DNP3（具体以刷入固件为准） |
| 隔离耐压 | 端口对系统地 1500 V AC（典型） |
| 供电 | 由 Ovation I/O 底座背板供 24 V DC，典型功耗 <10 W（约 3.9 W/VA 实测值待核） |
| 工作温度 | -40 ~ +70℃（宽温工业级，0~+60℃为早期标称，降额到 70℃） |
| 存储温度 | -40 ~ +85℃ |
| 安装形态 | Ovation I/O 机架插槽，3U 插件，支持热插拔（运行中换 MTTR <1 min） |
| 诊断 | 每端口 TX/RX/ERR LED；模块健康由 Ovation 控制器轮询上报 |
| 尺寸/重量 | 约 163×38×58 mm / 0.8 kg（裸模块，不含 PMOD 及包装） |
| 状态 | 原厂 EOL，Emerson 推荐新项目用 Ovation 3 代通信卡替代，存量仅余料/拆机 |
应用场景与行业案例
“这块卡平时没人看它一眼，真要是 RS-485 口冒烟了，化工厂辅机联锁直接变瞎子。”——这是去年跟一个老采购喝酒他撂的原话。
典型落点：
- 沿海某 2×660 MW 燃煤机组，Ovation 系统用 1C31166G01 挂除灰系统 8 台除尘器振打电机变频器，盐雾环境运行第 11 年，端口磁耦老化导致偶发帧错，备件库同型号 New Surplus 一块热插拔换上，轮询恢复。
- 联合循环电厂汽轮机 ETS 柜旁，用这块卡把旧款本特利 3300 的 RS-232 状态接进 Ovation 做事件记录，避免整套本特利升级。
- 造纸厂碱回收炉，DCS 经 1C31166G01 的 RS-485 读 12 台智能电磁流量计，波特率统一 19.2 k，会不会因为某台表地址冲突全链瘫痪？会，所以地址表必须出厂前核对。
- 假设某海上平台改造要把老 Modbus 仪表保留、新上一套 Ovation 3 代机柜——直接买新通信卡不认老 PMOD，这时候反而是 1C31166G01 拆机件成了唯一桥梁。
- 石化罐区 SIS 旁路调试：用 1C31166G01 临时把罐区 Modbus 压力表透传给工程师站做标定，标定完拔卡，不影响 SIS 主体。
真实微案例：
华北某 LNG 接收站，半夜 2 点 BOG 压缩机 Modbus 链断，Ovation 画面 6 台变频器全变”？？？”。值班电工换变频器通讯卡试了两小时没用，最后怀疑到 Ovation 机柜里那块 1C31166G01——拆下来闻得到轻微松香焦味，端口 2 的 TX LED 常灭。库房翻出一块西屋原厂 New Surplus（2016 年封存，防静电袋没拆），PMOD 子卡 1C31169G02 一并换上，热插拔复位，3 分钟轮询全绿。站长后来在班前会说了一句：”以后这卡备两件，比备变频器卡值钱。”——单台压缩机非计划停机一小时，蒸发气放空损失够买二十块这种卡。
