描述

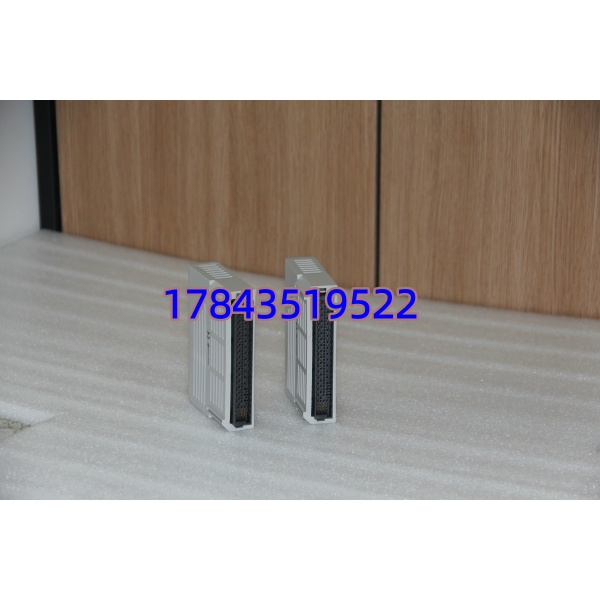

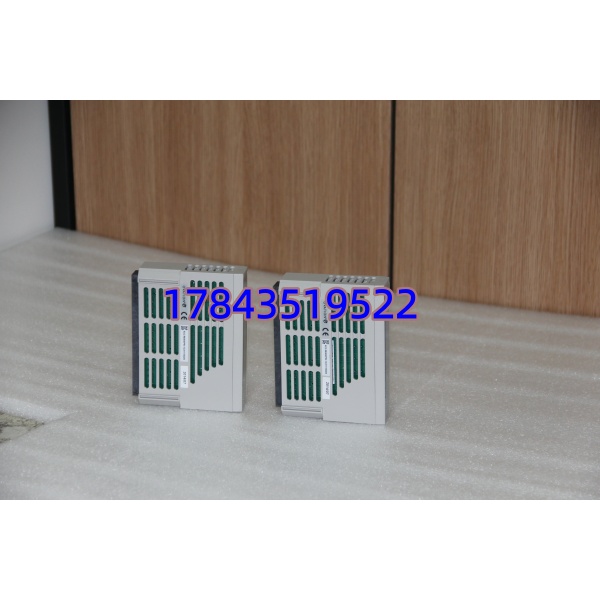

产品详情
· 型号：1C31132G01
· 品牌：Emerson（原 Westinghouse Ovation）
· 系列：Ovation DCS — Digital Output Personality Module（需配合 DO Base Module 使用）
规格参数
- 订货号：1C31132G01
- 产品类型：Ovation Digital Output Personality Module（PMOD），必须与 Ovation DO Base Module 配对
- 输出通道：32 路独立数字量输出
- 额定输出电压：125 VDC（工作范围约 90～140 VDC）
- 每通道额定电流：典型 0.5 A（部分资料标 1.0 A 峰值），总电流依 Base Module 电源容量
- 输出类型：固态晶体管驱动（高侧开关至现场 125VDC 公共端）
- 隔离：通道↔逻辑背板 光电隔离 ≥1500 VAC；通道间电气不隔离（共 125VDC 公共）
- 响应时间：接通 <5 ms，断开 <10 ms（典型）
- 背板供电：由 Ovation 机架提供 +5V/+24V 逻辑电源（经 Base Module）
- 现场电源：125VDC 由外部直流屏或 DO Base 端子引入
- 诊断：每通道状态 LED（ON/Fault），短路/过载检测上报控制器
- 热插拔：支持（Ovation 在线更换，建议先 Force / Inhibit 输出再拔）
- 安装：Ovation 标准 I/O 机笼，插于配对的 Digital Output Base Module 上方
- 工作温度：0～+60℃
- 存储温度：-40～+85℃
- 湿度：5～95% RH 无凝露
- 认证：UL / CE / FM（依批次）
- 尺寸（约）：标准 Ovation Personality 卡 ~121×51 mm（依机笼）
产品介绍
1C31132G01 是艾默生 Ovation DCS 的 32 路 125VDC 数字量输出特性模块（Personality Module），电厂里专门用来驱动 125VDC 跳闸线圈、电动门、电磁阀和报警灯。Ovation I/O 是”两件套”结构——下面 Base Module 管背板通信和现场电源端子，上面插这个 Personality 卡管具体 I/O 类型，两者必须匹配。换件时只拔 Personality 卡，底座和接线不动，这是 Ovation 的设计优势。
有一点要注意：这卡不是独立装置，没 Base Module 插上去不通电不工作，买前确认你现场底座型号（常见 DO Base 如 5X00500G01 系列或 1C312xx 对应 Base，需核对）。另外 125VDC 输出公共端通常取自厂用直流屏，Base 端子极性接反会导致所有输出不动作——我现场遇过一次，查半小时发现是正负极反接。
应用场景与行业案例
电厂 125VDC 跳闸回路和电动门控制是这卡的经典用法。Ovation 系统大多用在 300MW+ 机组，DO 卡若坏一块，相关联锁输出全丢——比如磨煤机”运行允许”消失导致主燃料跳闸（MFT）隐患。这种场合备件必须到位，等调货不现实。
典型适用场景：
- 燃煤/燃气电厂 DCS（Ovation 平台）——125VDC 驱动汽轮机 EH 油站电磁阀、锅炉吹灰器、磨煤机启停指令、事故音响报警
- 水处理/化工 Ovation 系统——125VDC 现场负载（需确认现场电压等级匹配，部分厂用 48VDC 则选对应 Personality）
- 老 Westinghouse Ovation 改造 MRO——直接替换故障 DO Personality，Base 和接线保留
真实案例：
北方某 600MW 机组，#2 炉二次风门 Ovation DO 卡（1C31132G01）老化，CRT 上多个风门”指令已开”但现场无动作，强制输出也不通。查 Base Module LED 电源正常，拔 Personality 卡看金手指轻微氧化——酒精擦后暂好但隔周复现。库房有块测试好 NOS 件，Ovation 工程师站先将该卡对应点 Force Off，断电开 I/O 机笼门、抽出旧卡、新卡原位插入（底座端子不动）、关机笼门上电——控制器自动识别，解除 Force 后风门指令恢复正常。全程 12 分钟，没动一根现场线。
常见问题解答 (FAQ)
Q1：1C31132G01 支持热插拔吗？操作有什么讲究？
支持 Ovation 在线热插拔。但实操建议：先在工程师站对该卡所有点做 Force / Inhibit（或切至安全态），确认现场负载无危险后再拔；插入新卡上电，Ovation 自动重初始化，解除 Force。不拔前拍下当前输出状态截图对照，防止换完误动作。
Q2：可以单独用不配 Base Module 吗？和哪种 Base 配对？
不行。必须配合 Ovation Digital Output Base Module（如对应 32-ch DO Base，常见 5X00500G01 或 1C312xx 系列依机笼代次）。Personality 卡只做信号驱动，Base 管背板通信和现场电源端子——两者 MLFB 须兼容（Ovation 选型手册有 Base↔Personality 对照表）。
Q3：现场是 24VDC/48VDC 负载能用这块 125VDC 版吗？
不能。125VDC Personality 模块内部驱动回路设计为 125VDC 高侧开关，低压系统（24/48VDC DO）需用对应电压等级的 Ovation DO Personality（如 24VDC 版）。混用要么不导通要么过压损负载。
Q4：换新卡需要重下装或改组态吗？
不需要。I/O 组态存在控制器，Personality 卡无用户程序。新卡插入同槽位 Base，Ovation 自动识别（有时会报”I/O Module Replaced”需确认 Ack）。偶遇旧项目组态绑定序列号校验（极少），在线确认即可。
