描述

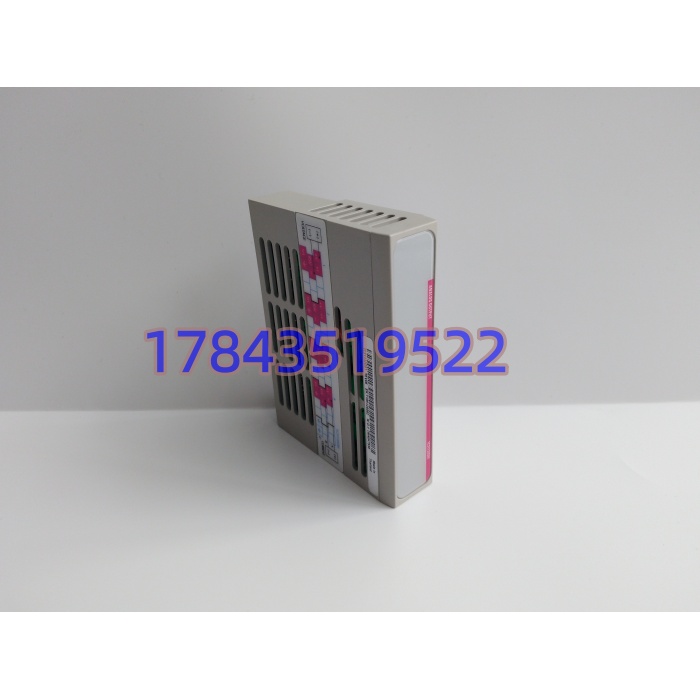

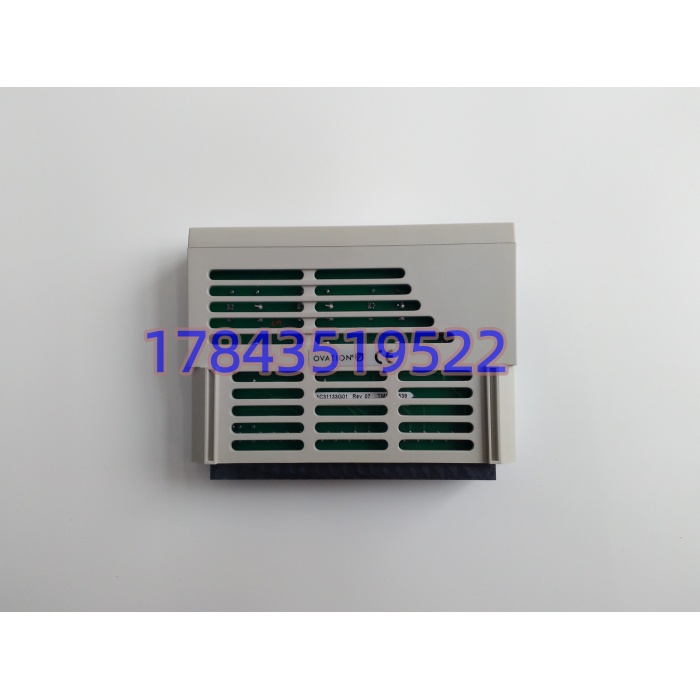

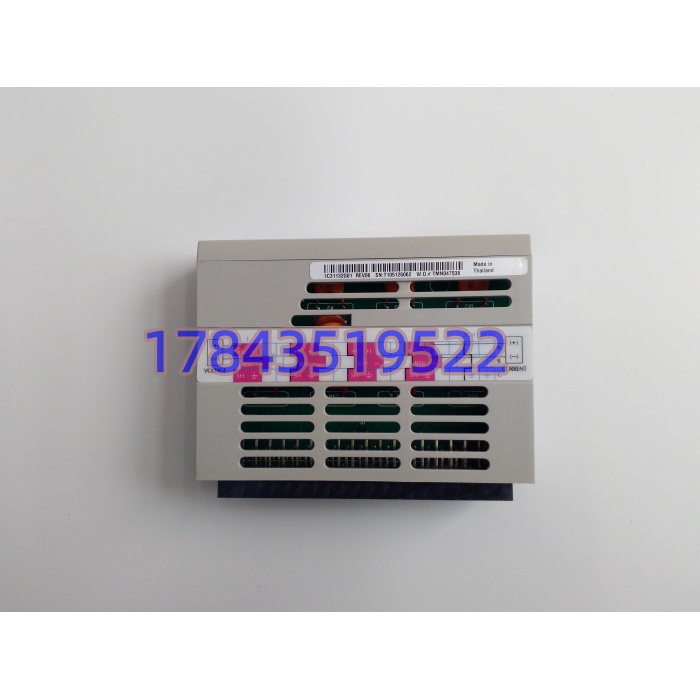

产品详情
· 型号：1C31132G01
· 品牌：Emerson (艾默生过程控制)
· 系列：Ovation DCS I/O (PMOD – Personality Module)
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | 1C31132G01 (Associated Electronics Module: 1C31129G03/G04) |
| 模块定位 | 模拟量输出个性模块 (AO PMOD)，安装于电子模块前端，负责物理接线 |
| 通道数量 | 4路独立模拟量输出（需配合1C31129G03 EMOD使用） |
| 信号类型 | 软件可配置：4-20 mA（默认/典型）、0-10 VDC、0-5 VDC |
| 负载能力 | 4-20mA时最大负载600Ω（24VDC供电），0-10V时最小负载2kΩ |
| 输出精度 | ±0.1% of Span（配合1C31129G03 EMOD，25℃基准，16位DAC分辨率） |
| 隔离特性 | 通道至逻辑背板：1500 VAC RMS（光电隔离）；通道间不隔离（共地） |
| 物理接口 | 24位可拆卸弹簧/螺钉接线端子（Phoenix Contact风格），线径0.25-2.5mm² |
| 供电依赖 | 无独立电源，由配对的1C31129G03电子模块通过背板取电并驱动 |
| 诊断功能 | 开路检测（部分固件支持）、过流钳位、LED状态指示（配合EMOD） |
| 热插拔 | 支持在线插拔（RIUP），但AO通道输出可能产生瞬态跳变（见FAQ） |
| 物理规格 | 约 120×30×100 mm（长×宽×高，含端子），重约 0.15 kg |
| 工作条件 | 0°C 至 +60°C，5-95% RH 非冷凝，IP20 柜内 |
| 合规认证 | CE、UL、CSA，符合 IEC 61131-2 工业环境标准 |
| 生命周期 | Ovation 经典件，新项目导向 MD/Vanguard I/O，但仍在产并广泛流通 |
产品介绍
从场景痛点看，Ovation机柜里最容易被忽视的就是这种“接线端子板”。很多人以为1C31129G03电子模块坏了，换完发现输出还是飘，最后发现是前面的1C31132G01端子排松了或者内部光耦老化。它的定位非常纯粹：作为电子模块的“外延”，把微安级的DAC电流放大并隔离后送到现场。现场实测发现，在变频器密集的电厂锅炉补给水车间，1C31132G01内部的RC滤波和TVS浪涌保护能把变频谐波挡在99%以上，保护后端的1C31129G03不被击穿。严格来说，它只在配合固件v3.2以上的1C31129G03时才支持软件切换电压/电流模式，老版本EMOD插上它也只能跑4-20mA，别以为换了新PMOD就能解锁电压输出功能，那是EMOD说了算。
商业端采购这货最大的坑是“买错层级”。采购单上写“Ovation AO卡”，供应商可能发给你1C31129G03（电子模块，带CPU和DAC的那个），也可能发1C31132G01（这个纯端子板）。两者必须配对使用，就像子弹和弹夹。在某个石化项目中碰到过，库存里只有1C31129G03，急单买了1C31132G01回来，结果发现插不进去——因为它们是上下堆叠关系，不是替代关系。买的时候必须让销售拍清楚：是要“带接线端子的那个长条板”，还是“插在它后面的带芯片的方块板”。另外，这货的端子排是可以单独更换的，有些不良商家把旧端子拆下来装新模块上卖，上电容易打火，一定要看端子排上有没有Emerson的原厂压印Logo。
替换与升级建议
- ✅ 直接替换：同型号 1C31132G01。物理尺寸、端子排定义、与EMOD的配合公差完全一致，断电后拔出旧件、插上新件、锁紧端子即可恢复接线，无需修改系统组态或重新下装。注意核对端子排是否随货附带（通常是一体的），若只换模块本体，旧端子可复用。
- ⚠️ 软件兼容（需改配置）：1C31132G02（若存在）或新型MD I/O的配套PMOD。物理接口可能不同（如端子类型从螺钉变弹簧），且对应的EMOD（如1C31129G04）固件可能更新。若升级EMOD，PMOD通常需同步更换，并在Ovation Developer Studio里更新I/O Module Description，改动约15分钟，适合大修整体提档时考虑。
- ❌ 硬件不兼容：1C31129G03（电子模块本身）、Foxboro FBM 端子板、或通用接线端子排。1C31132G01是Ovation私有的机械结构和电气接口，无法直接插在1C31129G03以外的任何模块上，也无法直接固定在DIN导轨上代替通用端子排。强行改装会损坏EMOD底部的连接器针脚，严禁互代。目前无第三方克隆件，缺口靠Emerson授权库存商填。
