描述
产品详情

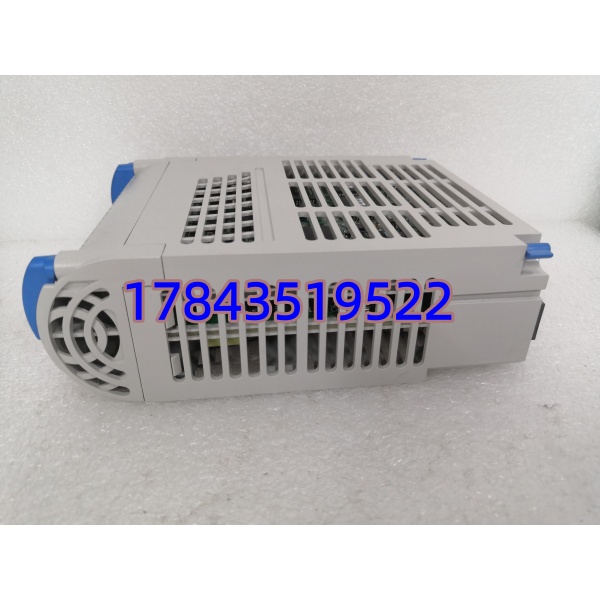

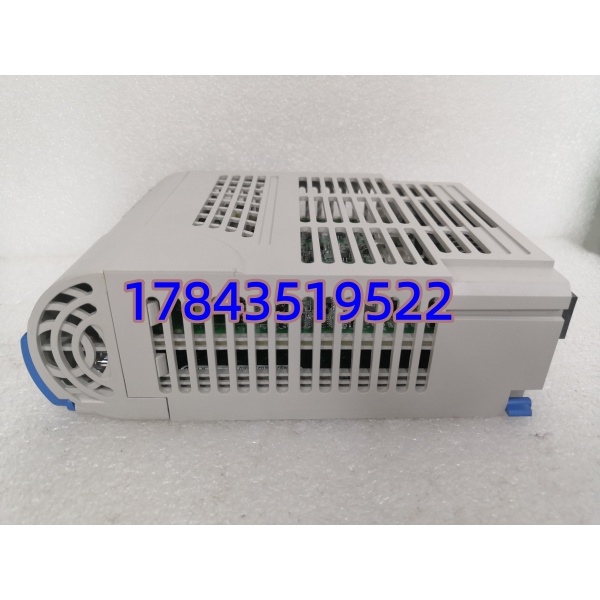

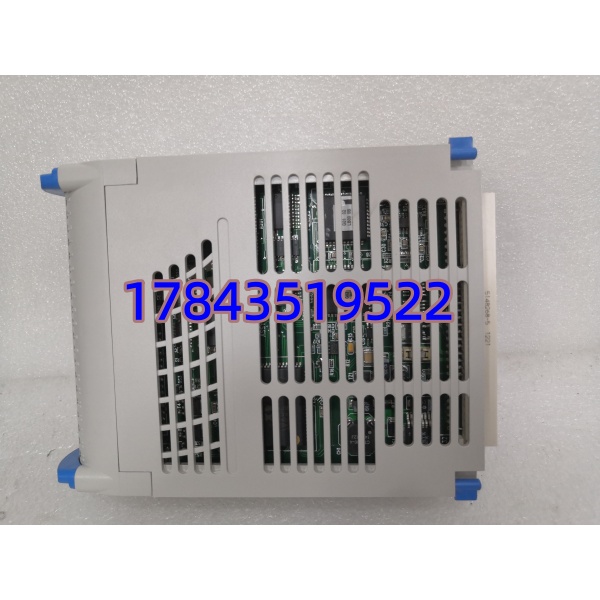

· 型号：1C31129G05
· 品牌：Emerson（原 Westinghouse Ovation）
· 系列：Ovation DCS — Controller Interface Module (CIM) / Drop Interface
规格参数
- 产品类型：Ovation Controller / Drop Interface Module（CIM — Communications Interface to I/O Drop）
- 适用机架：Ovation 主机架（OCR100/110/140 控制器机架）右侧专用 CIM 槽；亦用于某些扩展 I/O 机架作 Drop 中继
- 接口类型：依版本/Gxx — 早期 -G03 同轴 RG58 Drop；-G05 通常支持 Fiber Optic Drop（ST 或 SMA 接头，依具体硬件 Label）及/或 同轴，具体以本体标签 “DROP TYPE” 标注为准
- 通讯协议：Ovation proprietary Drop Bus Protocol，自动轮询挂载 I/O 模块（AI/AO/DI/DO），刷新周期由 Controller Task 组态（典型 100–250ms）
- 最大 Drop 数/长度：单 CIM 支持标准 Ovation Drop 拓扑（最多 64 Drop 节点，距离受介质限制——光纤可达 2km，同轴典型 ≤300m，需核对 Ovation Design Guide）
- LED 指示：PWR（电源）、LINK（Drop 链路建立）、ACTIVE（I/O 扫描活跃）、ERR（故障/配置错）
- 与控制器关系：OCR 通过背板总线与 CIM 交互；CIM 故障会导致所有挂接 Drop → I/O Timeout / Bad Quality
- 固件/兼容性：-G05 向下兼容早期 Drop 节点，建议与 Ovation Software Revision 匹配（如 PlantScape/Ovation 3.x/4.x 对应 CIM Firmware），新卡到手读原 CIM Firmware Rev 再决定是否升级
- 安装：插拔式，带锁紧杆；与 I/O 模块物理尺寸相似但仅插 CIM 专用槽（通常 Slot 0 右侧 1–2 个 CIM 槽），不可用于普通 I/O 槽
- 供电：由机架背板 5V 供给，典型功耗 <5W
- 工作环境：0～+60℃（存储 -40～+85℃），5～95%RH 无凝露
- 物理尺寸：插卡式约 100×150mm，重≈0.2kg
- 认证：FM / CSA / CE（依批次）
- 生命周期：Legacy — 部分新编号转 5X 系列，1C31129G05 以库存/拆机流通
产品介绍
1C31129G05 是 Ovation 控制器”看见”I/O 的桥梁——它不跑用户逻辑，专门负责把控制器里 I/O Image 跟现场各个 Drop 上的 AI/AO/DI/DO 模块同步。CIM 挂了，整段 Drop 全掉（Point Quality Bad，SOE 记 I/O Loss）。老系统常见是光纤接头脏、Drop 缆断或 CIM 本身电子老化（电容干涸致间歇性 LINK 掉）。
坦白讲，换 CIM 时最容易被忽略的是 Firmware Rev 匹配——新 CIM 固件过新配老版 Ovation Software 可能报 Incompatible CIM；老 CIM 配新软件有时能跑但不建议。到货先读原卡背面标签 Rev + Firmware Date，新卡上电进 Diagnostic 核对再投入。
应用场景与行业案例
痛点切入
电厂循泵房远程 I/O Drop（光纤 1.2km）突然全点 Bad，Ovation 主控柜 CIM LINK LED 灭。查光纤熔接完好、光功率够，Swap 已知好 CIM 后 LINK 亮——确认原 1C31129G03 老化（板载时钟晶振漂移致间歇掉链）。换为 1C31129G05（向下兼容），Drop 自动重枚举，5 分钟恢复。没冷备多停机 40 分钟等货。
典型场景
- 火电厂主机柜 — OCR140 + 1C31129G05 通过光纤 Drop 连锅炉/汽机远程 I/O 机架（数百米跨厂房）
- 化工厂分区控制 — 中央控制室 Ovation 主机架 CIM 带多个同轴 Drop 至各装置区本地 I/O 柜
- 水电/核电 BOP — 远程泵房/开关站 I/O 经 CIM→光纤 Drop 回主控 Ovation
- 老 Westinghouse Ovation 保留 — 只换 CIM 电子卡（G03→G05 兼容），保留机架及布线
真实案例
沿海某 LNG 接收站，台风后气化器区 Ovation Drop 全掉（距中控约 800m 单模光纤）。CIM LINK 闪但 ACTIVE 不亮，重置无果。技术员带新 1C31129G05 到现场，断电拔旧 CIM——发现背面近光纤座有小水迹（柜顶密封失效冷凝渗入），擦净插槽、插新 CIM、上电→LINK 绿→ACTIVE 绿→Drop 枚举完毕→SOE 点值回来。事后把同型柜 CIM 纳入五年轮换检查清单。老师说 CIM 比 I/O 卡娇贵，潮气进去先出事。
常见问题解答 (FAQ)
Q1：支持热插拔吗？能带电拔插 CIM？
不建议随意热插拔。拔 CIM 会使所有挂接 Drop I/O 立即 Bad/Timeout，可能引发工艺联锁动作。更换时建议：确认工艺安全→将受影响控制回路切手动/旁路→断机架电源或按站点 MOC 允许短暂停 Drop→更换→上电→确认 LINK/ACTIVE→恢复自动。部分晚期机架设计支持受控热插拔但需软件将 CIM Slot 先 Offline。
Q2：G05 能替老 G03/G04 吗？要注意什么？
硬件可替代，但注意：① Drop 接口类型要匹配（G05 多支持光纤，老 G03 可能仅同轴——确认本体标签 DROP TYPE 与你现场介质一致或需适配器）；② Firmware Rev 与 Ovation Software Version 兼容（老 PlantScape 3.x 配过新 CIM 偶尔报 Incompatible——遇此降固件或升软件，谨慎操作）；③ 物理槽位一致（CIM 槽位固定）。
QQ3：LINK 灯灭/闪但 ACTIVE 不亮先查什么？
① Drop 缆（光纤清洁端面、确认 Tx↔Rx 交叉；同轴查终端电阻 50Ω 及连续性）；② 确认 Drop Node Address DIP 开关设置（远端 I/O 底座上）无误；③ 另一头 CIM 交叉验证（将已知好 CIM 移过来测）；④ 确认控制器已 RUN 且 Drop Enabled in Config。
