描述
产品详情

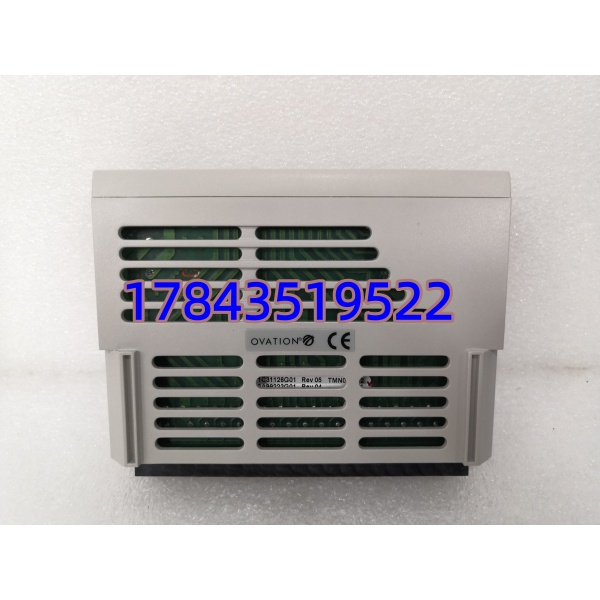

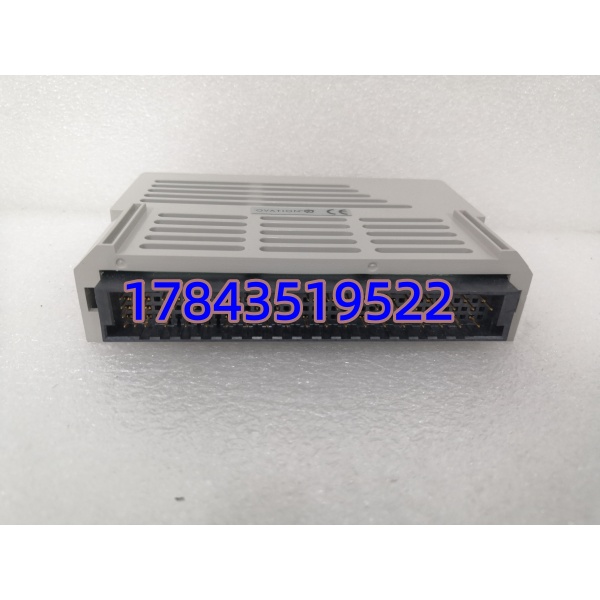

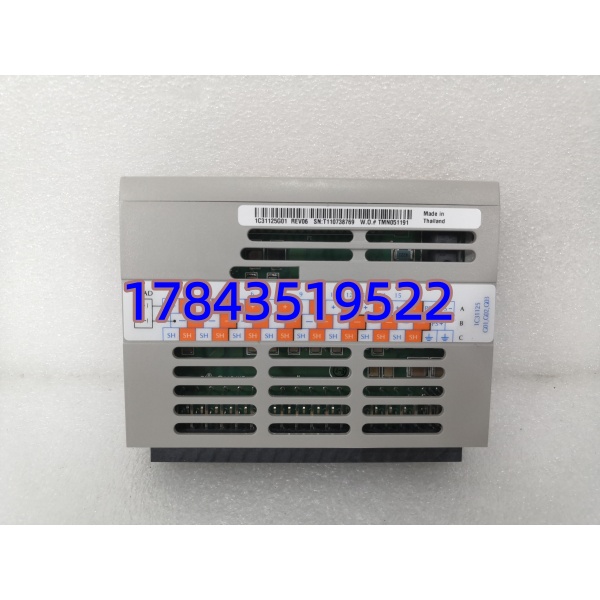

· 型号：1C31125G01
· 品牌：Emerson Process Management（原Westinghouse Ovation系列）
· 系列：Ovation DCS Digital Output — Personality/Interface Module（配电子模块1C31122G01）
规格参数
- 订货号：1C31125G01（Ovation DO Personality Module，G01=现场直连单端输出型，配1C31122G01电子模块）
- 产品类型：Ovation Digital Output Personality / Interface Module（个性模块——决定输出类型及现场接线方式，非独立功能模块）
- 需配套：Ovation DO Electronic Module 1C31122G01（或1C31122Gxx系列）+ 对应Terminal Block（TB）组成完整DO点
- 输出通道数：16通道（当与1C31122G01配对时），单端（Single-ended Direct Output）
- 输出信号类型：半导体开关输出，额定输出范围 5～60 VDC（现场供电），典型应用24V DC负载
- 每通道负载电流：依Ovation Load Calc，典型0.5A/点，模块总电流受限（以原厂手册为准）
- 隔离：通道组对系统地光电隔离（通过电子模块实现），输出回路与背板隔离
- 响应时间：<1 ms（典型开通/关断）
- 背板供电：由Ovation I/O机架5V DC背板总线供逻辑电，现场输出回路由外部5–60V DC供电经端子块引入
- 诊断：模块状态LED（OK/Fault），过流/开路依电子模块上报控制器
- 热插拔：支持在线插拔更换（Ovation I/O机架标准特性），插回自动初始化
- 安装：插入Ovation本地/远程I/O机架I/O槽位，下方锁Terminal Block做现场接线
- 工作温度：0～+60℃（柜内），存储 -40～+85℃，湿度 5～95% 非凝露
- 尺寸（模块本体）：标准Ovation模块尺寸，防护等级 IP20
- 生命周期：已停产（Legacy），原厂建议通过Emerson Legacy Support或备件市场获取
产品介绍
1C31125G01是Ovation数字量输出的个性模块（Personality Module），不是完整DO卡——它本身不处理逻辑，只决定输出类型和现场接线方式。真正干活的是底下插的电子模块1C31122G01，两者合体才是16通道5–60V DC数字量输出。G01版是直接单端输出型，经Terminal Block接现场电磁阀、指示灯、继电器线圈等。
Ovation I/O是”搭积木”——电子模块+个性模块+端子块三者绑定。采购最容易出错的是只买个性模块忘了核对电子模块型号，或端子块（TB）不配套。旧机换件多数情况是电子模块或TB端子烧，个性模块较少坏，但备件建议确认三者匹配。
应用场景与行业案例
痛点切入
我在现场遇过输煤系统DO点强制无反应，电子模块OK灯绿——最终是Terminal Block公共24V未进输出回路。但也遇过雷雨天浪涌打穿输出级，1C31122G01烧穿连带外观正常，换时需电子模块+个性模块一起确认OK。
典型场景
- 火电厂辅机 — 驱动输煤皮带启停电磁阀、电动门开/关指令、报警蜂鸣器（24V DC负载）
- 石化装置区ESD — DO经安全继电器驱动关断电磁阀，Ovation DO单端输出型配1C31125G01
- 水处理厂 — 控制计量泵启停、搅拌器接触器（经中间继电器隔离）
- 老线Ovation改造 — 保留原I/O机架只更换老化电子模块，G01向下兼容
真实案例
西北某电厂除灰系统CRT开/关指令发出但现场气动阀不动，DO点强制1/0无反应，相邻点正常。拔下看1C31125G01外观无异常，换1C31122G01电子模块后恢复——确认电子模块功率级击穿。顺手也换新G01（预防老化），装回原Terminal Block，无需改组态。老师傅说”Ovation这三件套分开买分开坏，换时先判谁挂了再动”。
常见问题解答 (FAQ)
Q1：1C31125G01能单独工作吗？只买个性模块行不行？
不行。必须配Ovation DO Electronic Module（如1C31122G01）插入同一槽位，下面再锁Terminal Block。单独一块个性模块插机架背板不识别——采购前确认现柜内电子模块型号匹配。
Q2：和1C31125G02/G03什么区别？能互替吗？
G01=单端直接输出（现场5–60V DC经TB进输出回路）；G02=配继电器模块本地电源；G03=配继电器模块远程电源。物理兼容但功能定义不同，不能混用——换件必须用同号G01。
Q3：换新需要下载组态或改程序吗？
不需要。Ovation控制器通过背板读电子模块ID识别配置，个性模块不改变逻辑组态。拔旧插新后自动同步，RUN绿灯亮即OK。
Q4：支持热插拔吗？拔的时候会影响运行吗？
支持热插拔。非冗余单DO槽拔掉期间对应输出点按Fail-safe设定（通常关断/保持），不影响其他槽位。建议确认该DO点不参与关键跳闸再拔，或趁停机窗口更换。
