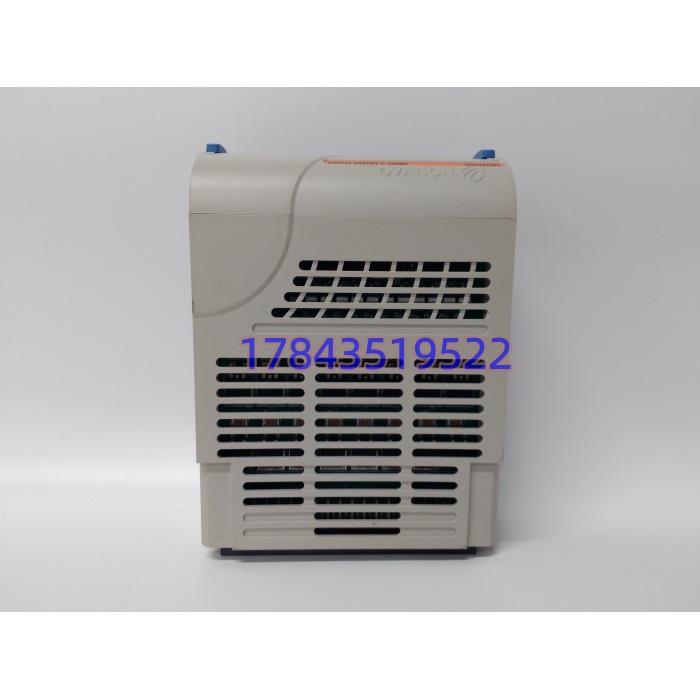

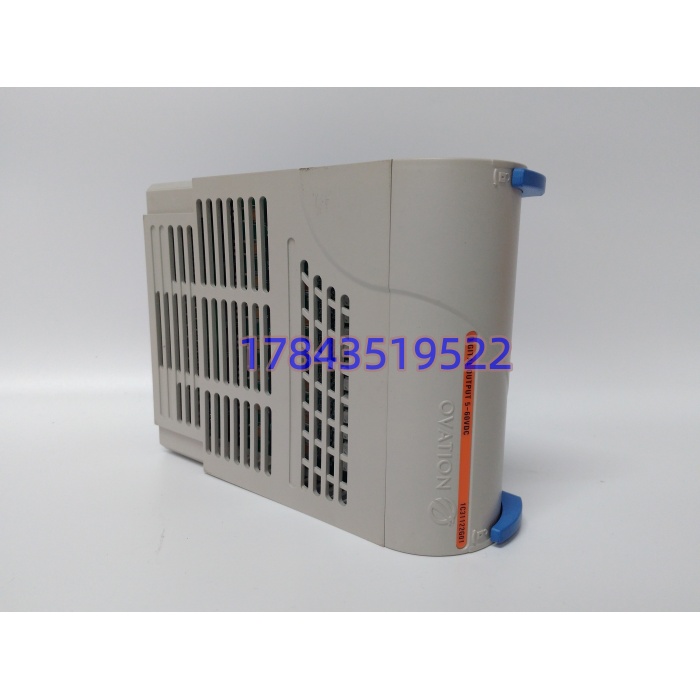

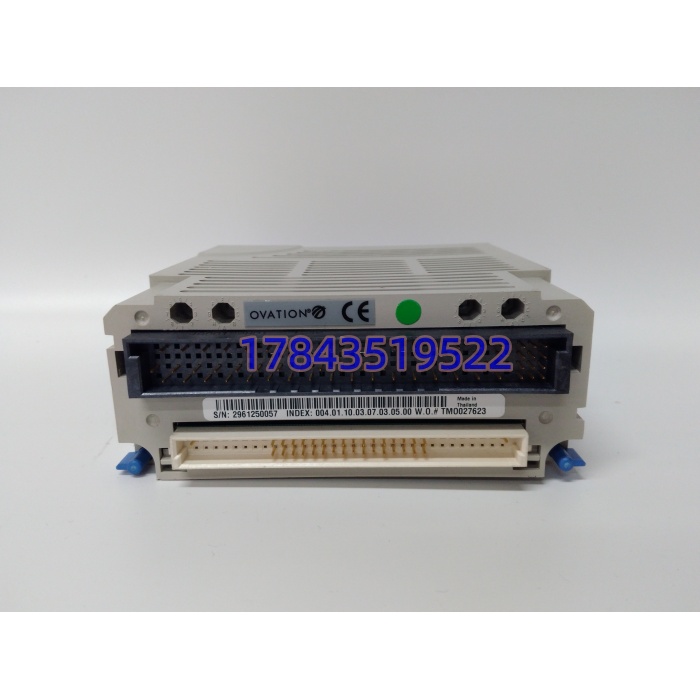

当电厂除氧器上水阀半夜拒动、Ovation 操作台该点变灰，查下来是 1C31122G01 的 MOSFET 通道粘连——这种固态 DO 卡坏起来不冒烟，就是”逻辑发了置位、现场电磁阀没电”。Emerson 1C31122G01 就是 Ovation 机架里把控制器离散命令变成 5–60 V DC 硬输出的那块板，16 通道独立，每 8 点一组光隔，背板只喂 5 V 逻辑电，现场负载电走外部 TA 端子板引入，本身不做电压变换。
跟继电器输出卡比，它没机械触点，开关微秒级、标称寿命 10⁸ 次，化水加药、输煤翻板这种高频动作点交给它，全生命周期基本不因 DO 本体停换。Readback 诊断能把”开令下去没闭合”直接推到报警区，比纯看现场不动早半拍发现问题。短板直说：Ovation 生态封闭，离开对应 Baseplate 和 TA 端子板单用没意义；西屋时代停产多年，新件基本是 New Surplus 或拆机测试件，固件虽不常更但尾缀 G01/G02 配对 personality 模块不能乱跳。
关键技术规格
| 参数项 | 规格值（以 Emerson Ovation 硬件手册为准） |
|---|---|
| 产品定位 | Ovation DCS 16 通道固态数字量输出电子模块（E-Mod） |
| 输出通道 | 16 路独立，MOSFET 固态开关（Sourcing/Sinking 依 TA 接线） |
| 现场负载电压 | 5–60 V DC（外部经 TA 端子板引入，模块不内置电源） |
| 额定负载电流 | 0.5 A/通道连续 @ ≤60 V DC（阻性），总载受 Baseplate 熔丝限 |
| 最小负载电流 | ≈2 mA（保持 MOSFET 导通区湿润） |
| 开关响应 | TON/TOFF ≤1 ms（典型 <500 μs） |
| 隔离耐压 | 通道组↔背板 ≥1500 V AC 光电隔离，8 点/组 |
| 诊断功能 | 输出 Readback、开路/短路检测、软件强制置位 |
| 背板供电 | +5 V DC 逻辑电（由 Ovation Baseplate 提供），典型 ≤4 W |
| 通信挂载 | Ovation 冗余 Node Bus，与 Drop Controller 背板握手 |
| 状态指示 | 每通道 1 颗 LED（绿=导通，灭=断开，红闪=诊断） |
| 工作温度 | -20~+60 °C（部分涂覆版标 -40~+70 °C，以铭牌为准） |
| 安装形式 | 插装 Ovation I/O Baseplate，配对应 DO 端子组件 TA |
| 物理尺寸 | 约 119×29×95 mm，0.15–0.25 kg |
| 认证 | UL 61010-1 / CSA / CE，ISA S71.04 G1/G2 涂覆 |
应用场景与行业案例
去年初秋某 300 MW 机组夜班，除氧器上水调节阀电磁阀突然不励磁，Ovation 画面该 DO 点变灰。仪表班查 Baseplate 供电正常，把 1C31122G01 拔下来，左数第 11 通道 MOSFET 击穿粘连——逻辑发 0 但物理点一直 24 V 带着，电磁阀该关关不住。备件柜翻出一块 New Surplus 同号件（深圳仓 2019 年入的西屋原包装），断 Drop 电源、拔旧插新、TA 端子螺丝力矩按 0.8 N·m 复紧，上电后控制器自动刷输出映像，没下装工程。从报警到恢复 22 分钟，避开了除氧器水位高跳机。老采购后来说：”这卡单买两三千，但停机能耗比它贵一万倍，库里常备两块比啥都强。”
- 火电 DCS 阀门驱动：给水泵再循环阀、减温水阀电磁阀由 1C31122G01 直驱，24 V DC 现场电源经 TA 引入，非它不可是因为 Ovation 背板协议闭源，第三方 DO 卡插不进 Baseplate。
- 石化装置紧急切断：SIS 旁路电磁阀、消防泵启动继电器，固态无触点避免继电器卡涩，Readback 断线早报警。
- 水处理加药间：计量泵启停频率高，继电器卡半年一换，换 1C31122G01 后三年没动过通道。
- 冶金高炉喷煤：仓顶除尘阀 24 V 直流带，机柜内 60 °C 常态，宽温涂覆版扛得住，普通继电器卡触点氧化快。
- 核电辅助系统（非安全级）：化水、空压机站顺控，Ovation 老机架补件只能照原号找，改平台成本比备货高十倍。
