描述
产品详情

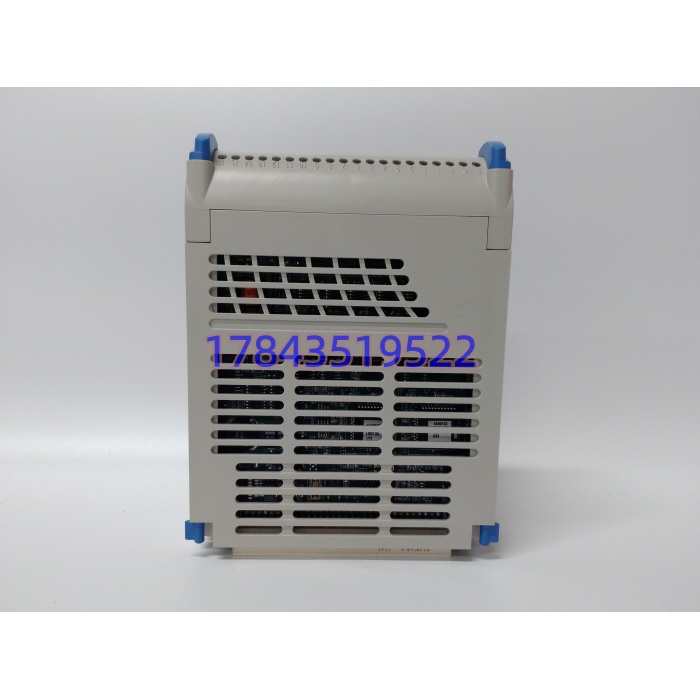

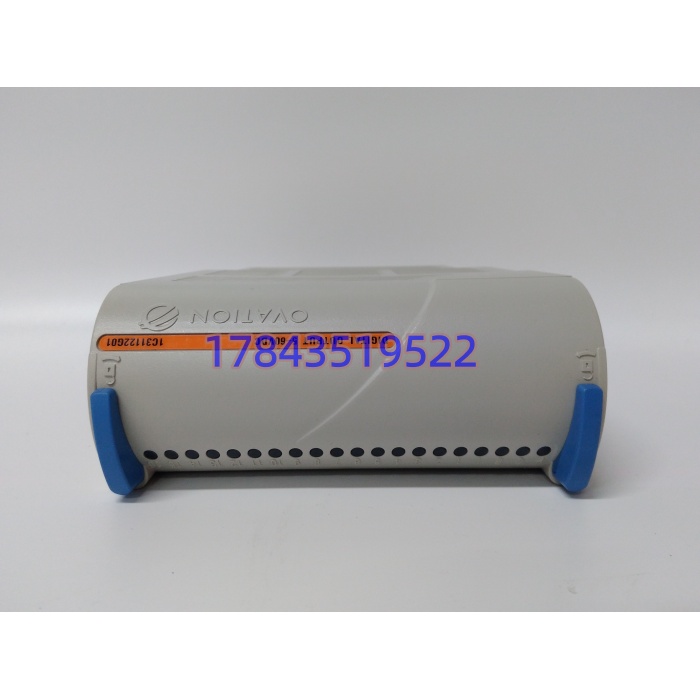

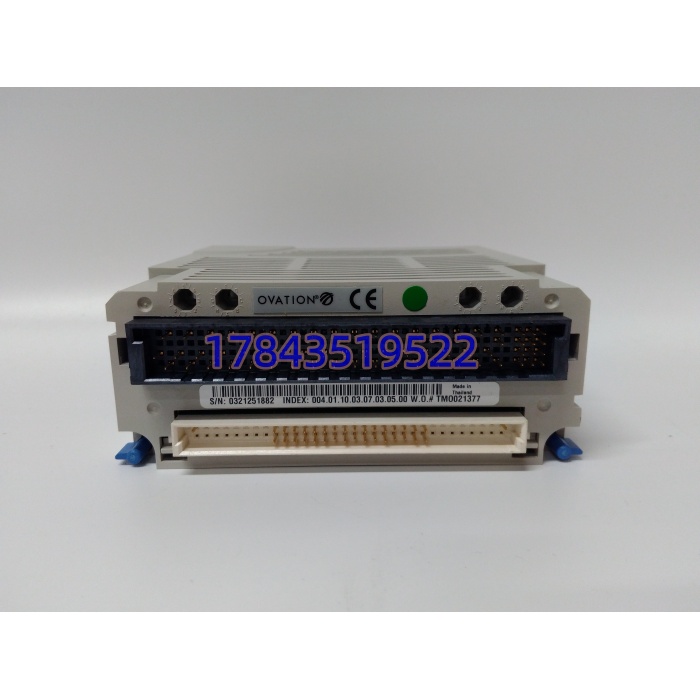

· 型号：1C31122G01
· 品牌：Emerson（原 Westinghouse）
· 系列：Ovation DCS（标准 I/O 模块）
规格参数
| 参数项 | 规格描述 |
|---|---|
| 模块定位 | Ovation 16 通道固态数字量输出（Solid State Digital Output Module） |
| 适配系统 | Emerson Ovation DCS / Westinghouse WDPF II（插标准 I/O 背板，非远程 I/O 机架） |
| 订货号 | 1C31122G01（本体）；配套 TA 端子板依接线形态选 1C31125G01/G02/G03 等 |
| 输出通道 | 16 路独立 MOSFET 功率开关（无机械触点，无电弧、无抖动） |
| 输出类型 | 支持 Sourcing（源型 PNP 逻辑）或 Sinking（漏型 NPN 逻辑），由 TA 端子板接线极性决定 |
| 负载电压 | 5–60 VDC（现场侧独立电源，非模块内部产生；商家标 120–240 VAC 属套继电器版参数） |
| 负载电流 | 0.5 A/通道连续（@30 ℃），峰值 1–2 A 脉冲级；16 路总电流依背板散热降额（典型 ≤ 8 A 总） |
| 导通压降 | MOSFET 饱和压降 ≤ 1.2 V（@0.5 A），功耗计入负载回路 |
| 响应时间 | ON/OFF ≤ 1 ms（典型 100–500 μs），比机械继电器快一个数量级 |
| 隔离耐压 | 场侧↔逻辑侧光电隔离 ≥1500 VAC（1 min）；通道间共地（依 TA 板分组，非全隔离） |
| 诊断功能 | 支持物理状态回读（Physical Feedback / Readback）、负载开路检测、短路/过流上报至控制器 |
| 供电架构 | 内部控制电由 Ovation I/O 背板供给；现场负载电源经 TA 端子板独立引入（必须外接保险丝） |
| 热插拔 | 支持（Ovation 系统授权下带电插拔，不中断机架其余模块；插拔前需软件确认该点未激活） |
| 指示 | 前面板每通道 Output LED + 模块状态 LED（OK / Active / Fault） |
| 端子配套 | 必须配专用 TA 端子板（1C31125G0x 系列），模块本体无现场接线端子 |
| 工作温度 | -20…+60 ℃（柜内，部分批次标 0–70 ℃ 以原厂为准） |
| 涂层 | 工业级敷形涂层，ISA S71.04 G2 防腐（G3 依批次） |
| 认证 | CE / UL 508 / CSA C22.2，符合 IEEE 472 电涌抗扰度 |
| 尺寸重量 | 标准 Ovation 模块尺寸（约 305×130×25 mm），0.6–0.9 kg |
| 生命周期 | Ovation 老架延续件，归 Emerson Classic 目录，原厂按 NCNR 返单 12–24 周；二级市场库存/翻新为主 |
产品介绍
从 E 维护者视角切：1C31122G01 是 Ovation 机柜里”动作最勤快”的执行件。它不像 AI 卡那样岁月静好，也不像控制器那样高高在上，而是每天成千上万次地把逻辑 1/0 变成电磁阀的通断、中间继电器的吸合、指示灯的亮灭。现场实测发现，这块卡最大的优势是 MOSFET 固态开关——没有机械继电器的触点磨损、电弧烧蚀、抖动延迟，高频动作场合（如脉冲吹灰、快速切换阀）寿命比继电器输出卡高一个数量级。但正因为是固态器件，它一旦击穿就是永久性短路，不像继电器那样触点还能弹开。
严格来说，1C31122G01 的 0.5 A/通道是 MOSFET 的连续额定电流，不是浪涌能力；驱动感性负载（中间继电器线圈、电磁阀）时如果 TA 端子板上没配续流二极管或 RC 吸收，关断瞬间的反向电动势能轻易把 MOSFET 的体二极管击穿，造成通道永久短路。现场见过太多”换上新卡一动作就炸一路”的案例，根因都在负载侧吸收回路缺失，不是卡的问题。供应链价值算账：一块 1C31122G01 贸易商喊 800–6000 元落差在是不是原厂敷形涂层、MOSFET 批次是否翻新、TA 端子板配不配齐；但一次辅机跳闸导致机组降负荷，损失够买三十块。ABC 进 A 类，冷备必须”模块本体+配套 TA 端子板+同规格保险丝”整套封存，别只买裸卡。
应用场景与库存策略
固态 DO 最阴的故障不是不动作（不动作好查），是”MOSFET 击穿短路，Output LED 灭但现场阀常开，运行当阀门卡涩，等工艺参数超限跳闸才反推到输出卡击穿”。因为 MOSFET 击穿后是低阻导通，不像继电器触点断开那样有明显物理分离，仪控盯 LED 不盯回读值，很容易漏判。
- 火电辅机 MCC 控制（Ovation 发启停令给风机/水泵中间继电器）：非它不可，继电器输出卡动作频率跟不上快速联锁；建议每面 I/O 柜按”在线块数 ×1 冷备”备，且必须配对应 1C31125G0x TA 板，别只买裸卡。
- 石化气动阀岛（24 VDC 双电控电磁阀高频切换）：ABC 定 A 类，安全库存 1 件自有冷备 + 供应商代管 1 件，交期按贸易商现货 3–7 天，原厂 NCNR 12–24 周。
- 电厂吹灰系统（脉冲阀高频动作，每秒数次）：Last-time-buy 按在线块数 ×1.5 吃进，MOSFET 高频开关热疲劳比静止通道快得多，别按普通 DO 的 10% 备。
- 老 WDPF 升 Ovation 过渡期：若规划迁远程 I/O 或 S 系列紧凑 I/O，1C31122G01 只备现网 10% 做过渡，不追加 last buy。
- 海上平台 MCC（盐雾+震动）：建议模块与 TA 端子板、保险丝座捆绑备货，单换卡不备 TA 板和保险丝等于半备。
某个项目里碰过这样一档：沿海电厂除灰系统，Ovation 柜里一块 1C31122G01 驱动 16 台中间继电器，其中第 8 路控制#3 输灰阀。台风天湿度大，继电器线圈绝缘下降，关断瞬间反向电动势击穿 1C31122G01 第 8 路 MOSFET，阀体常开不停输灰，料位高跳闸。运行当阀门卡涩，换了阀体没好；仪控看 Output LED 灭了以为卡没问题，最后靠回读值发现物理状态与逻辑状态不一致才定位。拆卡看第 8 路 MOSFET 表面微裂，从备件柜取同 1C31122G01 配新 1C31125G01 TA 板（补装续流二极管）换上，之后把”DO 物理回读偏差”从普通告警提级硬报警，每季度测一次 MOSFET 导通压降。再没在台风季抓瞎。
