产品详情

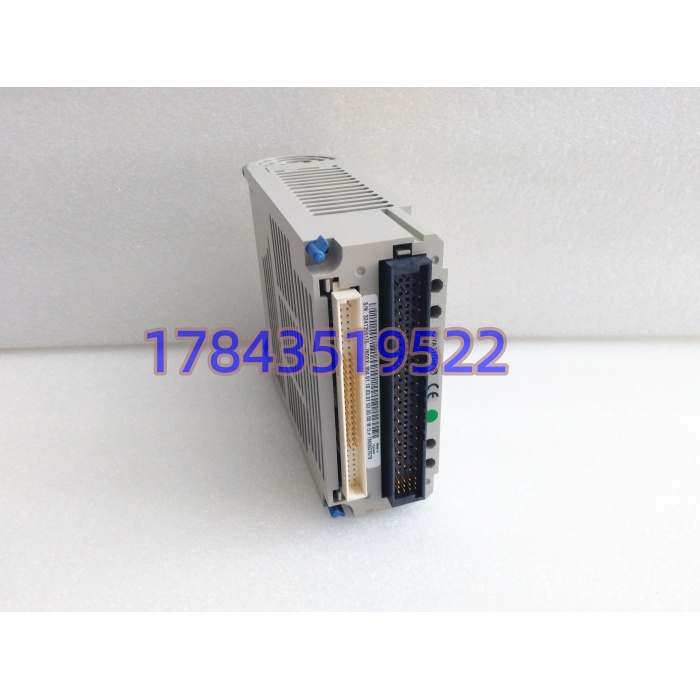

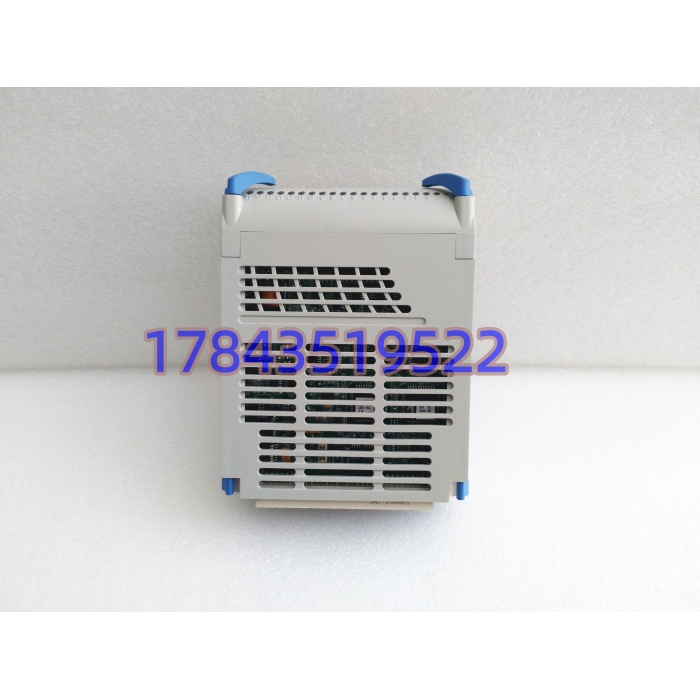

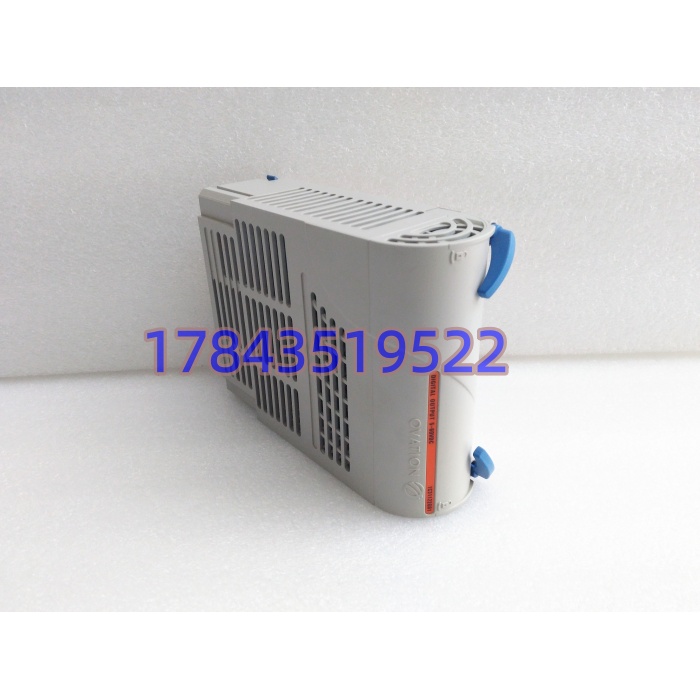

· 型号：1C31122G01
· 品牌：Emerson（原 Westinghouse Ovation）
· 系列：Ovation DCS（兼容WDPF迁移机架）
技术参数
- 模块定位：Ovation I/O Drop里的DO执行层电子模块（E-Mod），现场线不进此卡，经外部TA端子板（如1B30042/1B30052配套TA）转接
- 输出通道：16路独立固态输出，分2组×8点，每组共1个现场电源COM（组内不隔离，组-背板隔离）
- 输出器件：N沟道MOSFET，Sourcing（源型）默认，Sinking（漏型）可配（取决于TA接线与逻辑组态）
- 现场电压：5-60V DC（典型24VDC，严禁供220VAC——某备件页误写560VDC属笔误，MOSFET耐压远不到）
- 额定电流：0.5A/通道连续@60VDC，峰值依批次2A瞬态；16点总电流受TA与背板返回路径限制，满负荷需算线径
- 最小负载：典型2mA（保持MOSFET线性区“湿润电流”，太小会截止不完全）
- 开关速度：ON/OFF ≤1ms（典型<500μs），适合脉冲批阀不建议>10Hz长期跑
- 隔离：通道组对Ovation背板光电隔离 ≥1500V AC（1分钟），TVS吸收感性反电势
- 诊断：每通道物理状态Readback（LED+控制器映像）、负载开路/短路回报、模块OK/FAULT灯
- 强制功能：支持软件Force On/Off/Pulse，换卡后控制器自动重载原强制态
- 背板供电：Ovation Baseplate给+5V DC逻辑电（典型<5W），现场负载电源外部经TA引入
- 热插拔：支持，但拔出瞬间16点输出走Fail-Safe（默认De-energized），Return前现场设备会掉电一瞬
- 涂层：ISA S71.04 G1/G2敷形涂层（腐蚀环境版），面板标签含Rev G01
- 环境：0-60°C运行（部分资料标-20起，以原厂手册为准），5-95%RH非冷凝，IP20机柜内
- 物理：Ovation标准插卡约132×108×35mm，重约0.34kg，后部双排背板连接器
产品介绍
场景痛点往往出在锅炉吹灰阀组顺序动作时某路电磁阀“指令亮灯但不动”——查了一圈发现不是逻辑问题，是1C31122G01的MOSFET线性区湿润电流不够，现场线长压降大，24V到阀端只剩18V踩不响。这卡在Ovation架构里干的就是“无触点高速开关”的活，比继电器DO省了触点磨损但换来的是MOSFET关断漏电流和最小负载门槛，现场实测发现8点共COM的回路线径比卡本身更容易出事：某个电厂MCC启停泵，16点里12点同时带电磁阀，COM汇流排用1.5mm²铜线，瞬时压降从24V跌到21.3V，远端阀迟滞200ms动作。严格来说，它只在控制器固件支持G01硬件Rev时完整开Readback诊断，早期R型机架固件可能只认老1C31122（无G后缀），插上去OK灯闪但点表不刷，别信“插上就自动认”的卖家万能话术。
次段说自家用的实话：热插拔≠无扰动。Ovation设计上拔卡瞬间Active控制器会把该槽输出映像冻结并走Fail-Safe（通常De-energized），也就是你拔卡的1-2秒里，接这16点的电磁阀全失电、电机停令生效——某个水处理项目夜班换卡，没提前把“气动阀失电弹簧回中位”这动作通知工艺，结果搅拌器停转导致絮凝沉降，被班长骂了半小时。正确动作是：①HMI确认该卡16点当前状态 ②工艺侧预判失电后果 ③点Prepare Replace ④拔旧插新等扫描重启。商业层面原厂订货按季度排（12-16周），自家Ovation机架按“每类型DO卡N+1”留同Rev库存最稳，拆机件必须带Readback自检报告，别拿继电器型1C31125混充（虽然都是16点但负载特性不同）。备件放五年以上上机前空载通电看LED全灭+逐点强制On测MOSFET导通压降，别直接切生产。
替换与升级建议
- ✅ 直接替换：1C31122G01 同Rev（G01），Ovation标准Baseplate（1B30042/1B30052等）物理电气一致，控制器自动加载原组态（含强制/Fail-Safe），工作量仅插拔+TA不动，无隐性成本。
- ⚠️ 软件兼容（需改配置）：1C31122（无G后缀老版）→ G01，硬件引脚兼容但EEPROM里诊断粒度不同（老版可能无每通道Readback），下装后系统报“Module ID Update”但能Run；若原逻辑用了DO_Readback点做断线判别会暂时无效，需在OVATION_station重编译下装，改动约0.5人日+停机窗口。反向G01→老版不推荐（诊断回退）。
- ❌ 硬件不兼容：1C31125（继电器DO，带机械触点，负载可AC但速度慢、寿命有限）、1C31122G02（若确为Emerson后续小改版需核对Baseplate FW，部分渠道把G02当“同型新版”但EEPROM ID不同，硬插可能Controller拒认）、非Ovation底座（如WDPFⅠ老机架未升Baseplate）——背板时序不通。
若无G01库存，短期借同机架邻槽N+1备件挪位（前提该DO点可临时并接至备用通道），长期必须淘同Rev或走原厂Lead Time，严禁拿1769-OB16等PLC DO卡飞线冒充（Ovation背板私有总线不认）。
