描述
产品详情

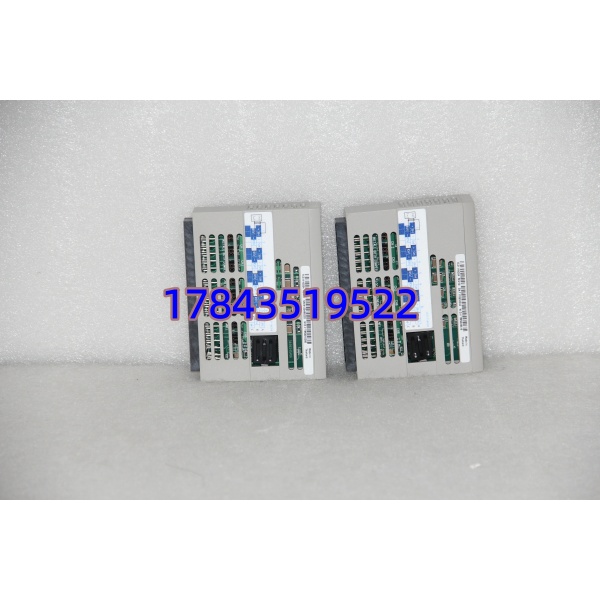

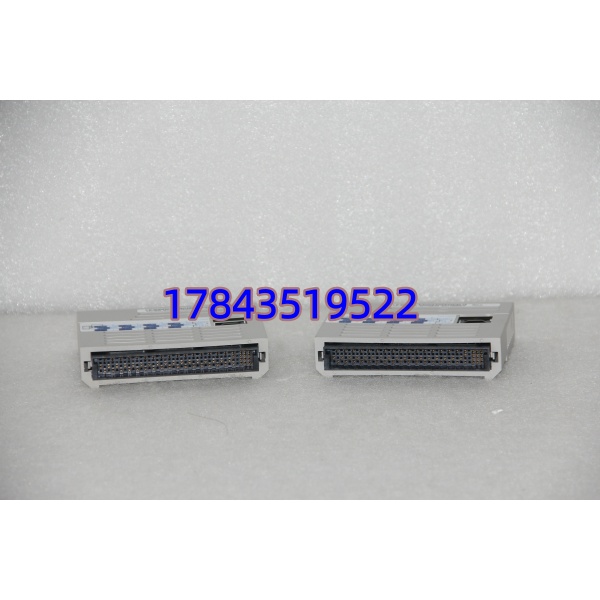

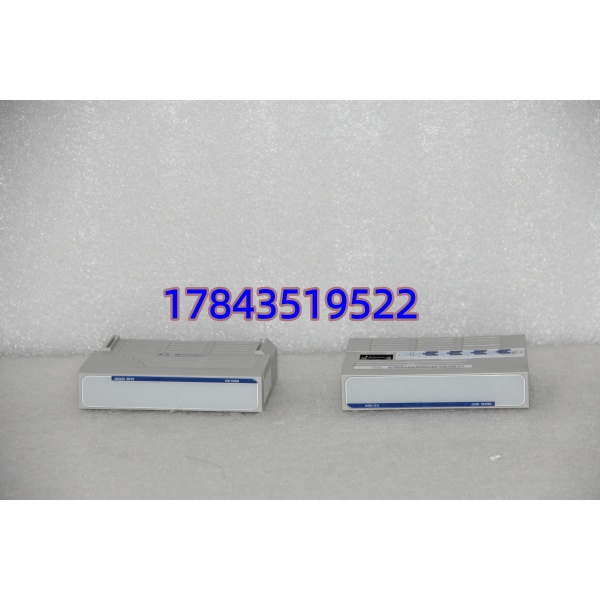

· 型号：1C31116G04
· 品牌：Emerson（原 Westinghouse 西屋）
· 系列：Ovation DCS — 16-Channel Digital Output Module（High Voltage DO）
规格参数
- 订货号：1C31116G04
- 产品类型：Ovation DCS 数字量输出模块（Digital Output, DO），16 通道
- 输出形式：SPST（常开）干接点继电器输出 / 固态隔离输出（依具体批次，典型为机电继电器或光电隔离功率级，以原厂手册为准）
- 通道数：16 点，独立隔离组（通常每 8 点或每通道分组公共端，依终端块 TB 定义）
- 额定开关电压：最大 125 V DC / 120 V AC（部分资料标注 250V AC 依 TB，模块本体以系统配置为准）
- 额定开关电流：2 A / 通道（阻性负载），总模块电流需核对底座供电能力
- 最小负载：典型 10 mA / 5 V DC（干电路应用注意）
- 隔离电压：现场侧与背板总线间 ≥1500 V RMS（光耦+继电器双重隔离）
- 响应时间：接通典型 <10 ms，断开 <10 ms（继电器型；固态版更快）
- 状态指示：每通道 1× LED（亮=输出激活），模块状态 LED（RUN/FAIL）
- 背板供电：+5 V DC（逻辑）+ 现场 24 V DC / 外部现场电源经端子块引入
- 热插拔：支持（Ovation I/O 底座设计允许，系统需在线允许移除/插入）
- 配套组件：须配 Ovation 指定终端块（Terminal Block，如 1C312xx 系列 OC/TB）和电缆，模块本身无现场接线端子
- 工作温度：0℃ ~ +60℃（柜内）
- 认证：UL、CSA、CE，符合 IEC 61010/ IEEE 323（核级应用部分获认证需核对）
- 生命周期：停产（Legacy），仅备件市场流通；Ovation MKII/MKIII 架构仍兼容
产品介绍
1C31116G04 是 Emerson Ovation DCS 的 16 通道数字量输出模块，用来把控制器里的逻辑”1/0″变成现场可用的隔离干接点信号——直接驱动电磁阀、跳闸回路、中间继电器线圈、声光报警。输出带独立公共端分组，通过 Ovation 专属 I/O 底座和端子块（TB）与外线连接，模块本体只负责逻辑→驱动和诊断上传。
坦白讲这代 Westinghouse 原版 Ovation I/O 早归入 Legacy，但国内大量 300MW/600MW 火电厂、核电工况监视系统还在跑。常见故障是继电器触点氧化（长期不动作的 DO 点）或光耦老化导致个别通道拒动——Ovation 诊断缓冲区会报”Point Failure”或”Module Fault”。换件支持热插拔（确认系统在线允许），拔旧插新后点强制测试各通道，通常不需重下装数据库。有一点要注意：必须配正确型号终端块（TB/OC），模块与 TB 是配对关系，乱插会报底座类型不匹配。
应用场景与行业案例
痛点切入：
我在现场遇过电厂吹灰系统，Ovation 柜 1C31116G04 第 7 通道驱动吹灰器进退阀电磁阀，因长期不带负载氧化致触点压降过大，顺控步超时报警”DO Feedback Fail”。这种故障不换板的话可以做强制旁通，但正途是趁低负荷窗口热插拔更换——省得改顺控逻辑。
典型场景：
- 火力/联合循环电厂 — 锅炉吹灰器启停指令、汽机疏水阀开关命令、MFT 跳闸回路（经增权继电器）
- 核电工况监视 — 非安全级驱动信号输出（需确认 Q 级认证），报警窗驱动
- 水处理/化工 — 现场电磁阀、加药泵启停、旁路阀开关（DO→中间继电器→负载）
- 老产线 MRO — 原位替换故障 DO 模块，Ovation 数据库不变，插回自动识别序列号
真实案例：
南方某 330MW 燃煤电厂 DCS 改造保留 Ovation 老 I/O 柜（MKII 机架）。夜班吹灰程控多次报”Step 12 Timeout”，查是 #3 I/O 柜 Slot5 的 1C31116G04 Ch07 触点阻值升至 80Ω（正常 <0.2Ω）。早上有低负荷窗口，DCS 工程师在线允许 Removal→断电确认底座无强电串入→拔旧模块（注意先松闩锁）→核对新模块丝印同 PN→插新→系统自动识别 SN→在线做 Force ON/OFF 逐点验证→Ch07 新值 <0.15Ω→退出强制恢复顺控。全程无停炉，约 12 分钟。老师傅说：五年前就该多囤同版本模块，比等炒价强。
常见问题解答 (FAQ)
Q1：支持热插拔吗？可以直接带电拔插？
支持，但前提是 DCS 工程师在 Station Configuration 或 I/O 强制菜单里先”Allow Module Removal”，且确认该点无安全相关强制输出在进行。拔前看底座 LED 确认无活跃故障升级，插新后系统自动重读序列号——不建议在机组启动/停机关键阶段随意热拔。
Q2：一定要配终端块（TB/OC）吗？模块本身能接线吗？
必须配。1C31116G04 插在 Ovation I/O 底座（Base Assembly）上，现场线接在配套的 Terminal Block（OC/TB，如 1C31201G01 等对应型号）螺丝端子上，模块与 TB 通过底座针排互连。模块本体无现场接线螺钉，买件时确认你柜内已有对应 TB 或一并采购。
Q3：输出端能直接带 220V AC 接触器线圈或电磁阀吗？
依规格最大可切 125V DC / 120~250V AC @2A（阻性）。可以带小功率 AC 接触器线圈或电磁阀，但大感性负载建议通过 24V DC 中间继电器过渡——既保护 DO 触点延长寿命，也方便故障隔离。有一点要注意：现场公共端（COM）接线极性/相位须与负载电压匹配。
Q4：二手/拆机件怎么验？有哪些坑？
重点看：①模块边沿卡扣无断裂，金手指针排无氧化发黑（轻微可擦 ESD 安全处理）；②Emerson/Westinghouse 激光印字及 S/N 条码清晰；③配套 TB 插座簧片弹性好无烧蚀。要求卖家提供上 Ovation 底座（或测试台）点亮 + 16 通道逐点强制输出验证视频（含 LED 亮灭确认）。
Q5：换件会造成 Ovation 数据库或逻辑丢失吗？
不会。模块不存控制逻辑和点组态，数据库在点控站（OCR/OCF）硬盘里。换同 PN 模块插回同槽位，系统读取新序列号（可配置匹配检查），逻辑和点强制状态不受影响。若系统设了”Serial Number Match”，首次上线可能报 Mismatch——工程师在线确认 Accept New SN 即可。
