描述
产品详情

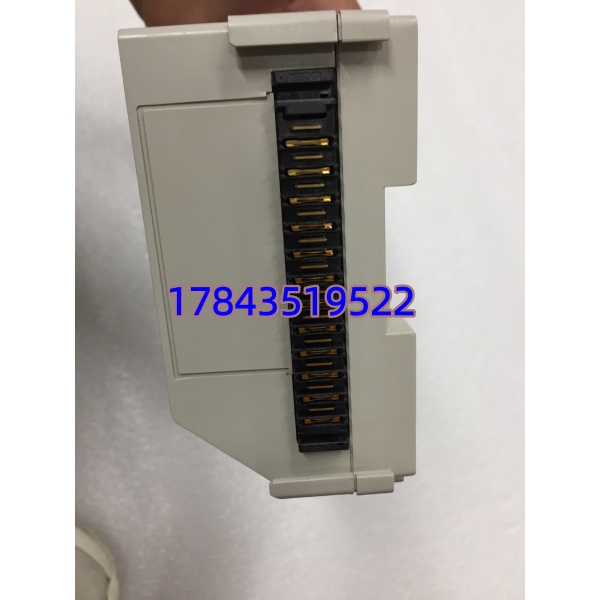

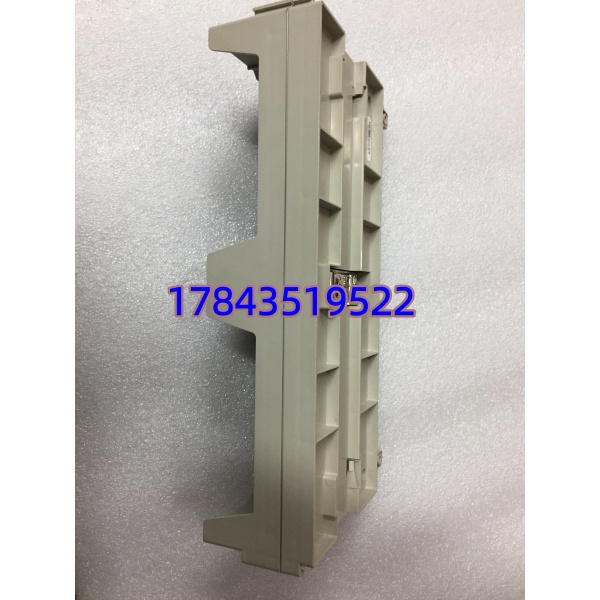

· 型号：1B30035H01
· 品牌：Emerson（原 Westinghouse 西屋）
· 系列：Ovation DCS — 8‑Channel Analog Output Module（AO，Current Output 4‑20mA / 0‑20mA）
规格参数
- 订货号：1B30035H01
- 产品类型：Ovation DCS 模拟量输出模块（Analog Output, AO），8 通道
- 输出信号类型（可组态）：4‑20mA、0‑20mA（典型；±10V 依特定版本/跳线，本 PN 主要为电流型）
- 通道数：8 点，通常每通道独立回线（4 线 × 2 或 8 线依 TB）
- 分辨率：16 bit（含符号/标定量程），典型量化误差 <0.025% FS
- 精度：典型 ±0.1% FS @25℃（温漂附加，以原厂校准证书为准）
- 最大负载阻抗：驱动能力典型 ≤750Ω @24V 外供（依现场回路供电电压，4‑20mA 时建议 ≤500–600Ω 留余量）
- 隔离：通道组与背板总线间 ≥1500V RMS 光耦+DC/DC 隔离；通道间通常不隔离（共参考）
- 故障安全（Failsafe）：可组态输出冻结/最小值/最大值/用户定义值（用于控制器离线或模块故障）
- 状态指示：每通道 1× LED（亮/闪=输出活跃/故障 依固件），模块 RUN / FAIL LED
- 背板供电：+5 V DC（逻辑）+ 现场 24 V DC 经 TB 引入（供电输出回路）
- 热插拔：支持（Ovation I/O 底座设计，系统需允许 Removal/Insertion）

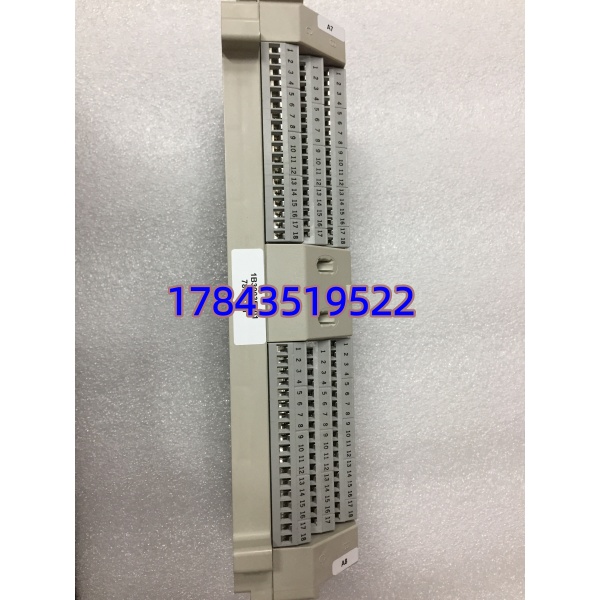

- 配套组件：须配 Ovation 指定 Terminal Block（TB/OC，如 1C312xx 系列 AO 专用 TB）—模块本体无现场接线端子
- 更新/转换时间：典型 40–80ms 全扫描（依 Drop 负荷）
- 工作温度：0℃ ~ +60℃（控制柜内）
- 认证：UL、CSA、CE，符合 IEC 61010 / IEEE 323（核级应用需核对 Q 认证）
- 生命周期：Legacy / 停产（PM410），MKII/MKIII Ovation 架构仍兼容，仅备件市场流通
产品介绍
1B30035H01 是 Emerson Ovation DCS 的 8 通道电流型模拟量输出模块，把控制器算出的阀门开度、变频转速、流量设定值等工程量转成 4‑20mA 驱动现场仪表。模块通过 Ovation 专属 I/O 底座与端子块（TB）连接，组态里设定信号类型、工程量范围、故障安全值（Failsafe—很重要，控制器脱机时 AO 可按设定保持或回零）。
坦白讲这代 Westinghouse 原版 Ovation AO 早归 Legacy，但国内大量火电厂 DEH 调门指令、化水加药泵给定、FGD 浆液循环泵变频给定还在跑它。常见故障是输出漂移（基准源老化）、TB 端子氧化致回路电阻增大超 600Ω 后输出削顶、或模块报”AO Channel Fault”。换件支持热插拔（系统允许时），插回同槽位 Ovation 自动重读序列号，点组态不需改——但必须核对故障安全值与原组态一致，换完建议做输出强制验证（Force 50%→量回路电流≈12mA）。有一点要注意：须配 AO 专用 Terminal Block，DI/TB 物理能插但引脚定义不同会毁模块或出异常。
应用场景与行业案例
痛点切入：
我在现场遇过电厂 DEH 调门指令 AO 模块（1B30035H01）第 2 通道输出比指令偏低 3%，趋势缓慢漂移——查是 TB 端子压线松致回路阻抗变大超 550Ω 接近驱动极限。先紧固 TB 恢复，若基准源老化整通道漂移才换模块。这种 AO 故障若 Failsafe 设成”回零”会直接关调门——停机前务必确认 Failsafe 设定与工艺安全要求匹配。
典型场景：
- 火力/联合循环电厂 — DEH/MEH 调门指令（4‑20mA → 伺服阀/定位器）、给水泵变频给定
- 化工/石化过程 — 调节阀开度指令、添加剂加药泵变频器设定（AO→隔离器→现场）
- FGD/环保 — 浆液循环泵转速给定、石灰石给料机设定
- 老产线 MRO — 原位替换故障 AO 模块，Ovation Drop 组态与数据库不变，插回自动识别
真实案例：
北方某 300MW 机组 DCS（Ovation MKII），#1 机低压调门指令经 1B30035H01 Ch02 送出。运行中 CRT 调门指令 50% 但现场定位器反馈走至 47% 且稳不住，趋势显示 AO 输出值比同期 Ch01（另一同名阀）低约 2.5%。摇表/回路查线正常，外接精密毫安表测 TB 端子电流 11.7mA（指令 50% 应≈12mA）且缓慢跌→判定 AO 基准老化。早上有低负荷窗口，DCS 工程师在线 Allow Removal→确认 Failsafe 原设 Hold（非零）→松闩拔旧→核对新模块丝印同 PN→插新→系统读 SN→在线 Force 0%/50%/100% 验证回路电流 4/12/20mA→取消强制恢复控制。全程无停机约 18 分钟。老师傅说：AO 模块每面柜留备件，调门指令漂移比 DI 坏点隐蔽多了。
常见问题解答 (FAQ)
Q1：支持热插拔吗？可以直接带电拔插？
支持，但先确认该 AO 点 Failsafe 动作后果——若设”Go to 0mA”会使调门/变频回零引发跳机。建议：①记录原 Failsafe 设置（Hold / Min / Max / User）；②对相关控制回路做临时软件强制或置于 Manual；③Station 里 Allow Removal→拔旧→插新→系统读 SN→验证输出→恢复强制。不在启停关键阶段随意热拔。
Q2：一定要配终端块（TB）吗？模块能自己接线？
必须配。1B30035H01 插在 Ovation I/O Base Assembly 上，现场线接 AO 专用 Terminal Block（TB/OC，如对应 1C312xx AO TB）螺丝端子。模块与 TB 通过底座针排互连，模块本体无现场接线螺钉。采购时确认柜内已有对应 TB——不可用 DI/AI TB 混用。
Q3：现场负载阻抗最大多少？我的调节阀回路 650Ω 行吗？
典型驱动能力 ≤750Ω @24V 外供，但工程上建议 ≤500–600Ω 留余量（4‑20mA 时端电压需 ≥(20mA×Rload+2V 裕量)）。若你回路串了安全栅+隔离器+阀位变送器总阻抗超 600Ω，可能输出削顶——测 AO 端电压确认未进入饱和区。
Q4：Failsafe（故障安全）怎么设？换件后要重设吗？
Failsafe 在 Drop 点组态（Point Properties → Failsafe Value / Action）里设定，存在 OCR/OCF 数据库中，不在模块 EEPROM。换模块不需重设，但换完务必核对点属性与原记录一致（Hold / Minimum / Maximum / User Defined），再做强制验证。
