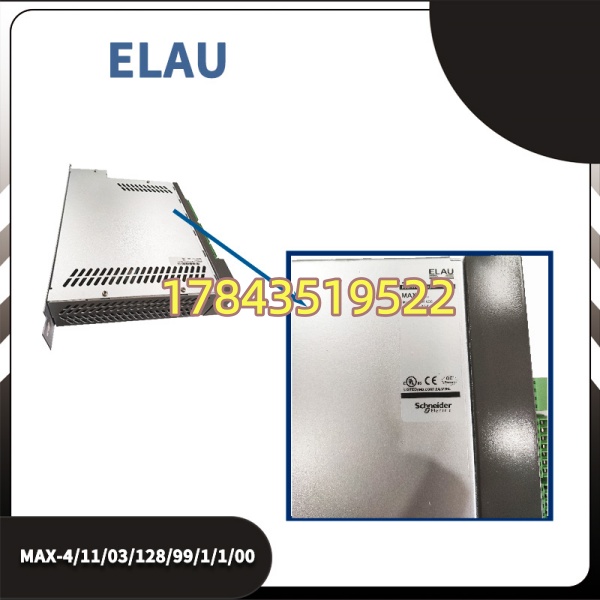

Schneider ELAU MAX-4-11-03-128-99-1-1-00 | ELAU Max-4 系列 400V 级 3×1.8kW+Logic 模块

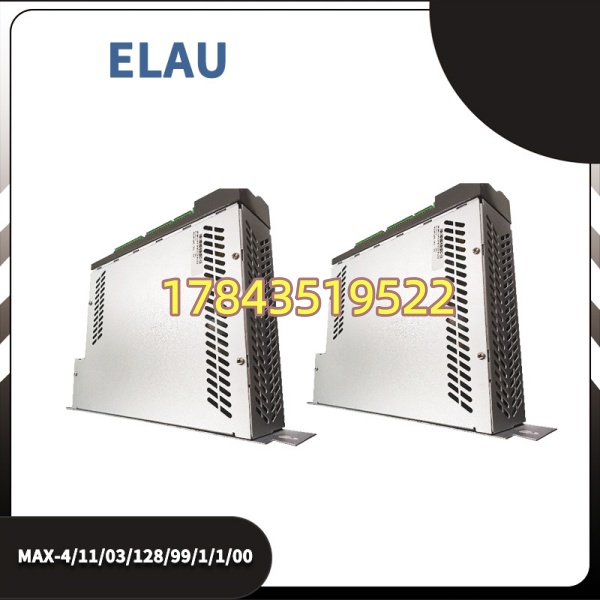

Schneider ELAU MAX-4-11-03-128-99-1-1-00 | ELAU Max-4 系列 400V 级 3×1.8kW+Logic 模块 - 图片 2

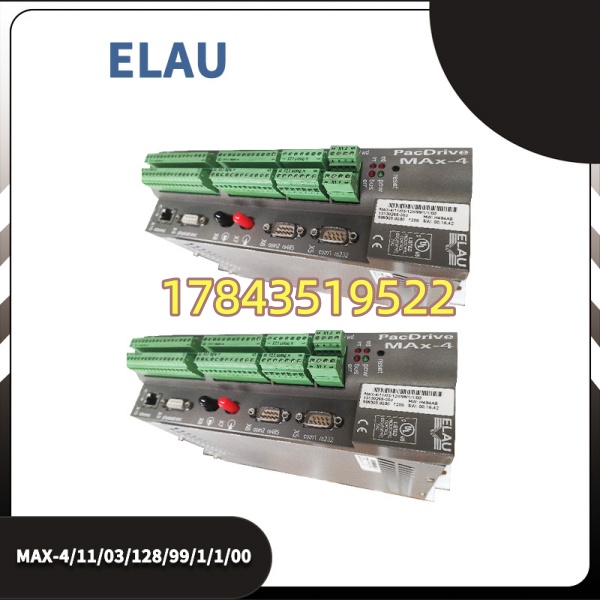

Schneider ELAU MAX-4-11-03-128-99-1-1-00 | ELAU Max-4 系列 400V 级 3×1.8kW+Logic 模块 - 图片 3
Schneider ELAU MAX-4-11-03-128-99-1-1-00 | ELAU Max-4 系列 400V 级 3×1.8kW+Logic 模块 - 图片 4

Schneider ELAU MAX-4-11-03-128-99-1-1-00 | ELAU Max-4 系列 400V 级 3×1.8kW+Logic 模块

原价为：¥8,767.00。当前价格为：¥5,676.00。

产品核心摘要

  • 型号：MAX-4-11-03-128-99-1-1-00（ELAU PacDrive Max-4 系列完整选型码，11=400V 3PH输入, 03=3轴+内置ctrl, 128=128kB prog mem, 99=特定I/O/Option, 末尾= firmware/lang）
  • 品牌：ELAU（现 Schneider Electric — PacDrive Legacy Platform）
  • 系列：ELAU PacDrive Max-4 系列 — 多轴伺服驱动 + 集成运动/logic controller（VME-based 或专有总线，pre-PacDrive 3 era）
  • 核心功能：给包装机多轴（典型 3～4 伺服轴）供电并运行内置 IEC 61131-3运动程序，通过 Sercos/ELAU 专有现场总线与 operator panel 或上位通信，一体机免去独立 PLC+Cable
  • 产品类型：多轴伺服驱动控制器一体化单元（Wall/Panel mount，含功率级+控制级），非单轴模块
  • 关键规格：三相 400VAC ±10% 输入，内置 3～4 轴逆变（典型轴功率 0.75～3kW 依选型 03 代码），内置 Logic Controller（Sercos I/F），128kB 程序内存，IP20，工作 0～+40/45℃
我要购买
分类：
获取报价/现货咨询
🛒 我要购买 ✉ 发送邮件询价
电话 17843519522
微信 17843519522
邮箱 sales@cqdcs.com
微信二维码
微信扫码

描述

产品详情

· 型号：MAX-4-11-03-128-99-1-1-00（ELAU PacDrive Max-4 完整订货字符串）

· 品牌：ELAU（Schneider Electric — Legacy PacDrive Platform）

· 系列：ELAU PacDrive Max-4 Series Multi-axis Servo Drive with Integrated Controller

规格参数

  • 完整选型码：MAX-4-11-03-128-99-1-1-00（解读：MAX-4=Max-4 平台；11=400V 3PH 50/60Hz；03=3 伺服轴内置+1 logic slot 或 4轴合体，依 ELAU codebook；128=128 kB user program memory；99=特定 DI/DO/Option pack；末两位=firmware version/language pack）
  • 适用系统：ELAU PacDrive 早期包装线（糖果/饼干/制药泡罩/枕式包装机），配 ELAU 伺服电机（SH/SB/SM 系列）及 ELAU operator terminal (EP系列)
  • 模块类型：一体化多轴伺服驱动 + 运动 controller —— 功率级逆变 IGBT + 控制 CPU（MC 功能）合为一台，运行 ELAU EPAS-4 / PacDrive Workbench 下装项目
  • 主电源输入：3×400 V AC (+10%/-15%) 50/60 Hz，典型输入电流依轴功率（需核对 ELAU sizing sheet，常见 6～16 A 输入）
  • 伺服轴能力：内置逆变桥驱动 3～4 轴（依 03 代码含义），典型每轴连续 1.8～3 kW / 峰值 2～3 倍 数秒（具体看电机匹配——需查 Max-4 sizing table）
  • 控制侧供电：内部开关电源或由外部 24 V DC（部分版本要求外部 24V 控制电，部分自取）
  • 内置控制器：运行 IEC 61131-3运动任务（Sercos cycle 定周期），程序/数据存非易失 Flash + 电池备份 RAM（部分版本有超级cap）
  • 后备电池：3.6 V 锂电（保持绝对编码器零点/配方数据），建议 3～5 年更换
  • 现场总线/运动网：Sercos I (光纤 ring) 连伺服轴（如外扩轴）或 ELAU I/O 站；上部通 PC via RS232/以太网(依 option 99 码) 用于项目下载/monitor
  • 数字 I/O：内置若干 DI/DO（fast input 捕捕获/Home/Probe），具体点数依 Option 99 定义（常见 16DI/16DO 24V 光电隔离经端子排 X3/X4）
  • 指示灯：PWR / RUN / ERR / SERCOS / AXIS LEDs
  • 安装：壁挂或柜内 DIN 导轨/底板安装，强制风冷（内置风扇，注意年限老化）
  • 工作温度：0 ～ +40/45℃（依环境等级，IEC 60721-3-3Class 3K3）
  • 存储温度：-25 ～ +70℃
  • 湿度：5%～95% RH 无凝露
  • 防护：IP20（柜内），conformal coat PCB 依批次
  • 认证：CE / cULus / SEMI（部分版本）
  • 生命周期：原厂 EOL（Discontinued），PacDrive 3 (LMC Pro/LMC Flex) 为新替代平台，老线靠 NOS/测试拆机

产品介绍

MAX-4 是 ELAU 给包装机械做的”驱动+控制器”一体机——不像分开的 PLC + 多台单轴 servo drive，它一台机器既跑 IEC 61131-3运动逻辑又直接逆变小功率伺服轴（3～4 根），通过 Sercos 光纤还可外扩更多轴或 I/O。你在泡罩包装机、枕式包装机、旋转式灌装台上常见它，配 ELAU SH 系列伺服电机，项目用 PacDrive Workbench (早期 EPAS-4) 下装。

坦白讲这东西最大隐患是内置风扇积灰停转导致夏天过热跳 Err、后备电池没电丢绝对零点/配方，以及老 CF/EPROM 存储偶尔读错。换整机要重下项目文件（.prj），轴参数和凸轮表都在里。新 PacDrive 3 不兼容 Max-4 项目格式（需迁移工具或重开发），老线保运按原完整选型码采购——MAX-4-11-03-128-99-1-1-00 中 “03/128/99” 分别代表轴数/内存/I-O option，不同后缀不能随便互换，混插可能 I/O 点数或内存不够报 Load Error。



应用场景与行业案例

痛点切入：

我在现场遇过糖果包装线早班开机 Max-4 上电风扇不转、十分钟自行报”Overtemp Power Stage”——旧风扇轴承卡死。另一回电池耗尽致绝对编码器零点丢失，换完要重新 Homing 各轴（生产要清机重校，费时）。最头疼是 Max-4 主板老化不上电 RUN 灯不亮——全线停，泡罩机不封口不检测，没备件只能等物流。

典型场景：

  • 泡罩/枕式包装机（Pharma/Food）——ELAU Max-4 驱成型/送膜/横封/纵封四轴，一体机省柜内空间，老线 MRO 必保。
  • 旋转式灌旋一体机（日化/啤酒）——Max-4 + Sercos 外扩 I/O 站作凸轮同步，原系统无预留升 PacDrive 3。
  • 糖果扭结包装线——3 轴内置 + Sercos 外扩 1～2 轴，Max-4 跑电子凸轮。
  • 保运冷备轮换——年检清风扇灰尘、换电池、备份 .prj + .cam 文件到 PC，同完整选型留一块拆机冷备。

真实案例：

华东某药厂泡罩线 2006 年投运 ELAU PacDrive Max-4（MAX-4-11-03-128-99-1-1-00），某周一开机 RUN 灯不亮 ERR 闪红，重插 24V 控制电无果，量内部开关电源输出 OK——确认控制板级故障（疑似老电解失效）。库房有测试过拆机同完整选型（含 Option 99 码一致），先断主电→标记所有端子（或拍照）→拆旧机→装新机→恢复接线→上电→用 PacDrive Workbench “Download All” 原备份项目(.prj)→做 Reference Run(Homing) 各轴确认→试跑空袋→恢复生产。全程停机约 1 小时（含重新 Homing 及轻载试跑）。工艺员说”幸亏备份在项目服务器，也幸亏留了台同选项码的冷备——换错 128kB/256kB 内存版会 Load Fail”。确实，ELAU Max-4 备件三原则：完整选型码一字不差、项目文件定期备、电池三年一换。

常见问题解答 (FAQ)



严禁。属功率电子设备，更换前断主电源（3×400V）及 24V 控制电，确认电容放电（指示灯全灭后等 ≥1 min）。带电拔插可能电击或炸 IGBT，且程序未保存时易丢数据。

Q2：换整机后项目/参数会丢吗？怎么恢复？

Max-4 程序、凸轮表、轴参数存于内部 Flash+电池RAM。换新机必须重新 Download 原备份项目文件(.prj / 依 Workbench 版本后缀)——旧机彻底坏无法读出时只能用最近备份重下。建议每次修改后”Archive Project”到本地及网络盘。换完做 Homing/Reference Run 确认机械零点。

Q3：选型码中 03 / 128 / 99 能随意换吗？比如买 256kB 内存版替 128kB？

内存大(256kB)通常可向下兼容替 128kB（项目能 Load），但 Option 99（DI/DO 点数及特殊功能包）须一致或确认兼容，轴数代码(03)也必须匹配原机伺服轴数量——混用可能导致 I/O 映射不符或 Load 时报 “Hardware Configuration Mismatch”。最安全是按原完整 18～20 位字符串采购（-11-03-128-99-1-1-00 全码）。若只知部分码提供拆机板照片+原项目 Hardware Config 截图让卖家核对。

Q4：内置风扇噪音大/不转怎么处理？后备电池多久换？

风扇带轴承老化的清灰可短期续命，建议直接备同规格替换风扇（依 Max-4 内扇型号 12V/24V 轴流）。后备 3.6V 锂电典型 3～5 年或当 Workbench 报 “Battery Low” 立即换——动作 < 30s 防 RAM 掉电，或更稳先备份再换。

Q5：怎么鉴别拆机件好坏？常见失效模式？

最常见：电解电容鼓包（板上大电容致 DC Link 纹波大、偶尔 UV 欠压跳）、风扇卡死、Sercos 光口衰减大、电池漏液腐蚀焊盘。看：①PCB 无漏液鼓包；②风扇叶片无裂可自由拨动；③光口陶瓷洁净；④S/N 标签清晰；⑤卖家提供上电 RUN 灯闪、连 Workbench 可识别/Read HW Config 截图。收到先目检再存冷备，有条件连伺服电机试 Homing。

Q6：停产了有新替代直接安装吗？

Schneider PacDrive 3 (LMC Pro/LMC Flex + Lexium 伺服驱动) 是新平台，不直接 Pin-to-Pin 替 Max-4——需重新选型驱动、重做电气柜接线、项目迁移/重开发（PacDrive 3 用 EcoStruxure Machine Expert 而非旧 Workbench）。老线保运按原完整选型码采购 NOS/测试拆机；整线技改才考虑升 PacDrive 3。
