描述
产品详情

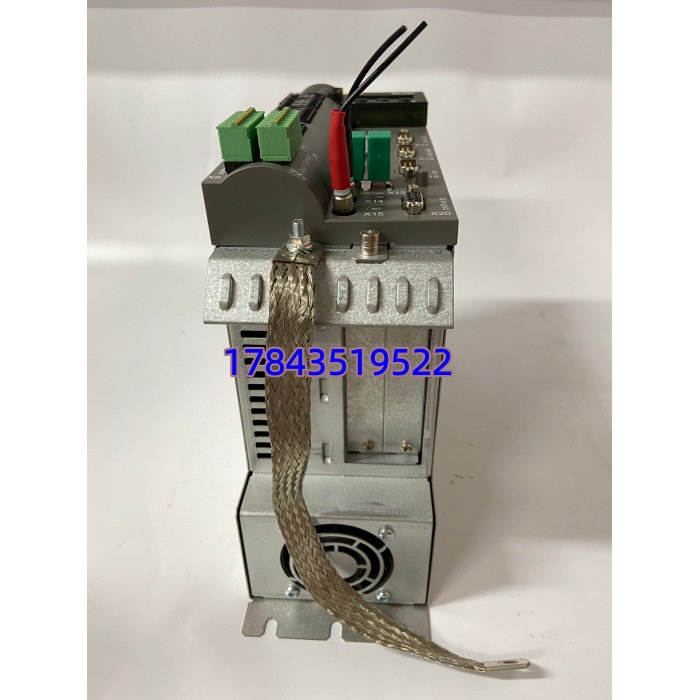

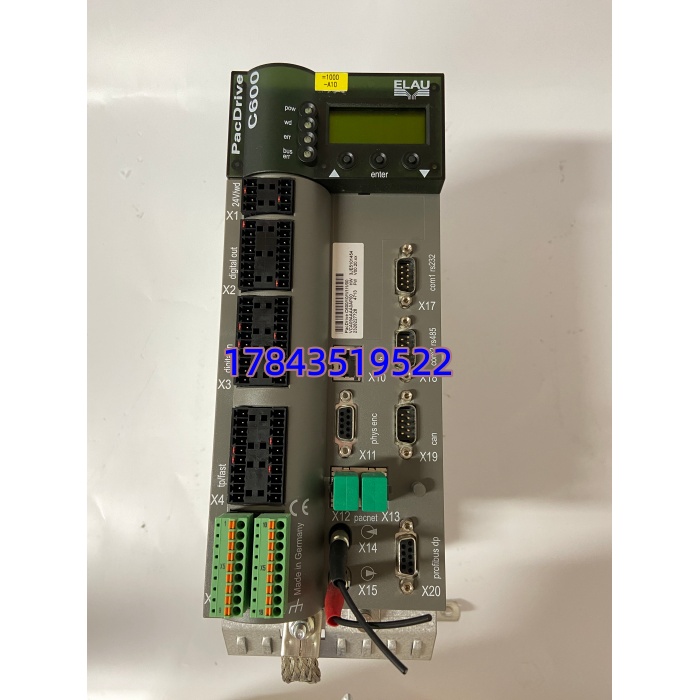

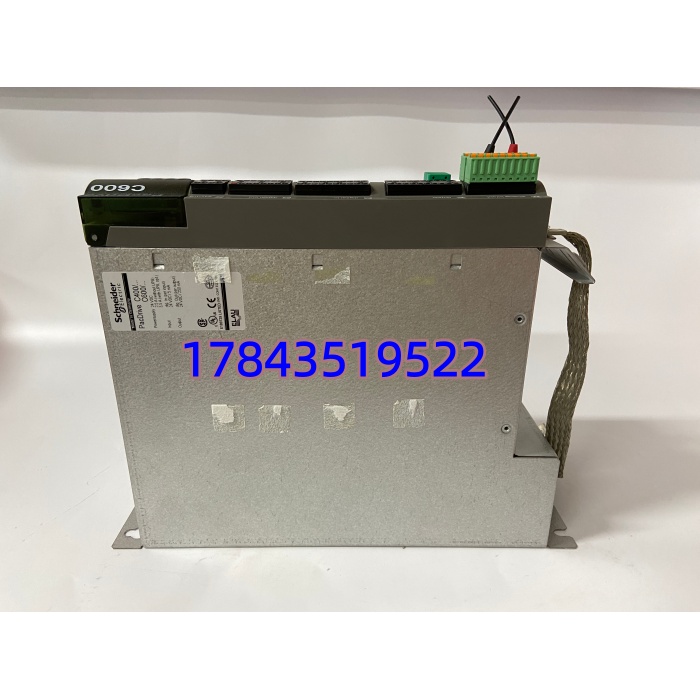

· 型号：C600-10-1-1-1-00（C600/10/1/1/1/00）
· 品牌：ELAU / Schneider Electric（施耐德电气 PacDrive 3 平台）
· 系列：PacDrive C600 — Single Axis Integrated Servo Drive
规格参数
- 产品全称：ELAU PacDrive C600 单轴集成数字伺服驱动器
- 完整型号代码：C600 – 10(10A/≈1.0kW) – 1(3×400VAC) – 1(Resolver/Encoder 反馈) – 1(SERCOS III) – 00(标准配置)
- 适用系统：Schneider PacDrive C600 / LMC 控制器架构，背板或 SERCOS III 光纤耦合
- 主输入电源：三相 400–480 VAC（±10%），50/60 Hz
- 控制电源（辅助）：+24 VDC（典型范围 20–30 VDC，≈250 mA）
- 额定连续输出电流：10 A RMS
- 峰值输出电流：25 A（持续最长 3 s）
- 额定功率（匹配电机）：约 0.75–1.0 kW（依电机选型而定）
- 电机反馈接口：支持 EnDat、Hiperface、Resolver 等（依 -1 位码配置，具体以订单版本为准）
- 运动总线接口：SERCOS III（光纤环形拓扑，实时同步 ≤ 1 ms 抖动）
- 安全功能：集成 STO（Safe Torque Off），符合 IEC 61800-5-2，SIL 2 / PL d
- 保护功能：过流(OCL)、过压/欠压、电机过热监测、短路保护、I²t 热模型
- 安装方式：标准 DIN 导轨 / PacDrive 机架侧装，欧式背板连接器
- 防护等级：IP20（仅限柜内安装）
- 工作温度：0 ℃ ～ +55/60 ℃（依降额曲线，参官方 Datasheet 141792）
- 存储温度：-25 ℃ ～ +70 ℃
- 相对湿度：5% ～ 95%（非凝露）
- 尺寸(约)：103 × 235 × 310 mm（W×H×D，依版本批次略有差异）
- 重量(约)：2.9～4.2 kg
- 认证标识：CE、UL、cUL、RoHS
产品介绍
在某高速泡罩包装线技改时见过 驱动报”Phase Loss”反复重启——量输入端电压正常，拆开发现直流母线电容顶部微鼓，显然是十几年高温柜内老化。这东西不是普通变频器，它是 PacDrive 架构里把 SERCOS III 实时指令转成 PWM 给伺服电机的功率级，同时跑电流环、做 STO 安全链路监控。它一旦挂掉，对应单轴整台机台寸步难行，而上游控制器本身通常没事。
库存角度要特别留意：施耐德已逐步推进 PacDrive 3→PacDrive Motion（LMC + Lexium 组合）迁移， 系列部分规格进入”已停产/限量最后批次”状态，新订交期飘忽（8~20 周或停接单）。对于存量包装/印刷线，持有经测冷备件是 ROI 最高的做法——一片 驱动器几百到几千块，对比一次灌装线停机半天损失（原料报废+产能），Buffer Stock 几乎是零悬念的决策。
应用场景与库存策略
高速包装联动线（泡罩/枕式/立式包装机）、多色凹版/柔版印刷机套色轴、烟草卷接机组、医药分拣机械——这些设备共用特点：多轴中任一 驱动故障→整线急停，且原厂新件交期不稳或已 EOL。
- 高速包装机（PacDrive 多轴架构，6~12 轴）— 驱动单轴控制横封/纵封/进料 → 建议按每 4~6 轴备 1 件同型号冷备件（密封防静电袋+年度通电点检），或向供应商确认 Last-Time-Buy 量。
- 多色印刷机（套色轴同步）—停机重调色版耗时巨长 → 关键轴（版辊驱动）建议 N 根关键轴备 ⌈N/3⌉，最低全车间留 1 件经测良品。
- 食品/制药灌装联动线—卫生级清洗区柜温偏高加速电解电容老化 → 建议每 3 年对在线 做风扇滤网清洁、母线电容 ESR 趋势监测；备件池集中管理勿分散呆滞。
- 老线延寿无升级预算—非 不可（背板/SERCOS 版本锁定）→ 遇 EOL 公告立即按
(年故障率×剩余寿命)+1~2执行 LTB，典型按设备台数 10%~20% 备货。
真实案例：南方某药企高速泡罩包装联动线（8 轴 PacDrive），夜班 #3 轴 -10-1-1-1-00 突然 ERR 红灯快闪、电机掉使能，整线连锁停机。库房无备件，原厂代理反馈该后缀版本已停产建议整套升级（报价含工程费 18 万、停机窗口 2 周）。最终从同城另一停用试机台拆件救急恢复生产，停机 7 小时损失灌装批号约 ¥9 万。事后业主按 3 条线 24 轴集中采购 4 片同型号经测冷备集中保管——再未因此趴线。
